Algemene vervanging IR LED van tv-afstandsbediening

Geschreven door: Geoffrey Smith
  • Reacties: 0
Algemene vervanging IR LED van tv-afstandsbediening

Moeilijkheid

Gemiddeld

Stappen

7

Tijd vereist

10 minuten

Inleiding

Als je een niet-reagerende tv-afstandsbediening hebt, kan dit komen door een defecte infrarood (IR) LED. De IR LED zendt een signaal uit dat door de tv wordt ontvangen, waardoor de gebruiker de functies van de tv kan aanpassen en bedienen. In deze handleiding vind je hoe je een afstandsbediening kunt repareren door de IR LED te vervangen.

Zorg ervoor dat je de batterij verwijdert voordat je met de reparatie begint.

  1. DU4iDhWS2TxW1bn5
    DU4iDhWS2TxW1bn5
    cVsnUvGJxKiuK5qf

    • Wrik de bovenkant van de afstandsbediening omhoog, beginnend aan de zijkant van de voorste LED.

    • Verwijder de bovenkant van de afstandsbediening om de printplaat bloot te leggen.

  2. fQdhAMjVKURCPqem
    fQdhAMjVKURCPqem
    e6VFhaxxAIban1Sd
    Z11AMZTHFOViSOQE

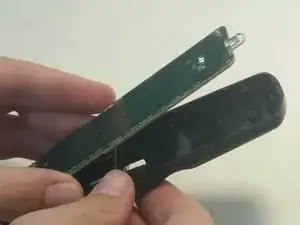

    • Verwijder de printplaat door deze voorzichtig uit de behuizing te tillen.

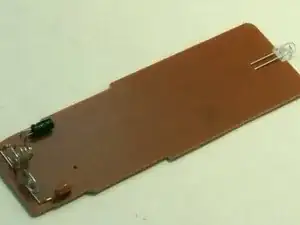

    • Draai de print om, zodat de draden van de LED naar boven wijzen.

  3. cDLY1Nt2ESCgbToB

    • Knip de draden van de LED af.

    • Buig de LED naar beneden totdat deze een hoek van 90 graden maakt met de printplaat.

  4. rRDZJH3VlUcpJlgp

    • Verwijder de kapotte LED op met behulp van een soldeerbout en een desoldeerlint of tinzuiger.

  5. M6RdkZwg31wN4Dvs

    • Soldeer de nieuwe LED op dezelfde plek als de oude.

    • Zorg ervoor dat de langere draad (positief) van de LED door de opening met de markering positief (+) gaat voordat je gaat solderen.

  6. gtrHmGq2v4J4MRsR
    gtrHmGq2v4J4MRsR
    AJKnngaKaFQrKl3J
    dUZJkLHf6wZ2K5wq

    • Zorg ervoor dat de knoppen en de printplaat correct zijn geplaatst voordat je alles weer in elkaar zet.

  7. JdYq14Y4ntiSnZ3c

    • Om te controleren of de afstandsbediening nu werkt, controleert je eerst of de batterijen er goed in zitten. Druk vervolgens op een willekeurige knop en richt de afstandsbediening op de camera van een smartphone. Als de LED werkt, wordt een rood knipperend licht in de camera weerspiegeld.

Conclusie

Om je apparaat weer in elkaar te zetten, volg je deze instructies in omgekeerde volgorde.
