Inleiding

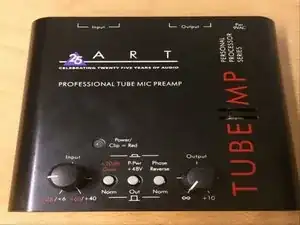

In deze gids laat ik je zien hoe je gemakkelijk en zonder complicaties de 12 AX7A buis van je Tube Art MP kunt verwisselen
Gereedschap
Onderdelen
-
-

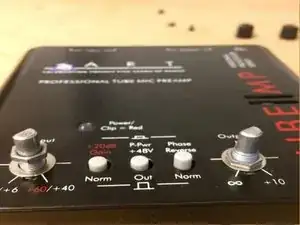

Maak de 2 input- en output-knoppen los met de Smart Wrench. Begin onder de regelaar.
-
Pas op dat je de lak niet beschadigt.
-

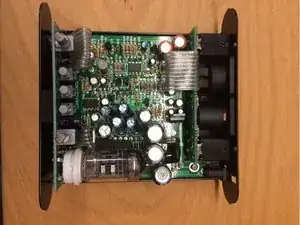

Nu kun je het deksel van de onderkant verwijderen en de hoofdprintplaat verschijnt.
-
-
-
Gebruik opnieuw de Smart Wrench om de twee jack-aansluitingen aan de achterkant los te maken.
-
-
-
Gebruik de PH 1-schroevendraaier om de twee schroeven op de hoofdprintplaat los te draaien.
-
Nu kun je de printplaat volledig verwijderen.
-
-
-

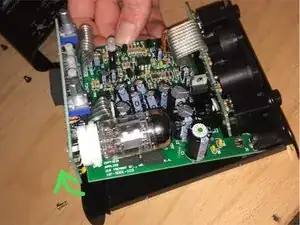

Buig de buis voorzichtig omhoog om een betere grip te krijgen.
-
Gebruik een doek om de buis los te maken van de fitting; een metalen spudger kan ook handig zijn.
-

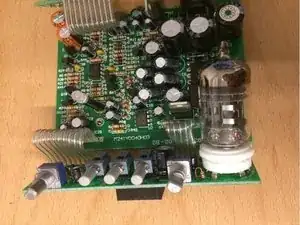

Plaats de nieuwe buis.
-
-
-

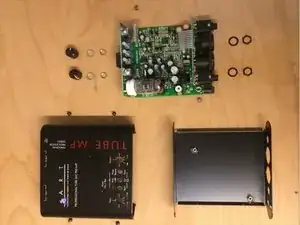

Alles wat je nu nog hoeft te doen, is alles weer in elkaar zetten.
-
Zorg ervoor dat u de schroeven, moeren en verbindingen weer goed vastdraait, anders ontstaan er trillingen die het binnenwerk kunnen beschadigen.
-
Plaats de aansluitingen als eerste terug in de behuizing, zodat je de rest van de printplaat er gemakkelijker in kunt krijgen.
-

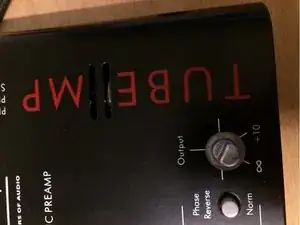

Gefeliciteerd je hebt het gehaald :)
3 commentaren
Only replace the fuse? Is that the only part that usually breaks?
Raoul B. -
A tube replacement for this device is not necessarily meant for broken tubes. Most people do it for altering the sound. There is still a modification manual on the web for changing most of the parts like resistors, capacitors and ICs for higher quality.
I didn’t find it necessary to remove the motherboard to replace the tube. The card where the tube socket is located is connected to the main board with two cables. That board may be lifted clear of the chassis just by extending those cables.
