Inleiding
Voor de overgrote meerderheid van de laptopgebruikers is een wifi-verbinding essentieel voor internettoegang. Mocht de wifi-kaart in een laptop ooit kapot gaan, dan zouden velen hun laptop als onbruikbaar beschouwen. Deze handleiding begeleidt eigenaren van de Asus Vivobook K570UD-DS74 bij het vervangen van hun kapotte wifi-kaart om hun apparaat nieuw leven in te blazen.
Gereedschap
-
-
Verwijder de 11 kruiskopschroeven (Philips #00) aan de onderzijde van het apparaat.
-
Vier 12 mm schroeven
-
Drie 10 mm schroeven
-
Vier 7 mm schroeven
-
-
-

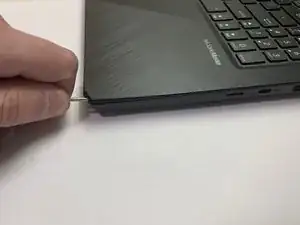

Gebruik een openingstool om het toetsenbord los te maken van de laptopbehuizing, terwijl de laptop open is. Til het toetsenbord langzaam op om de lintkabels die aan het toetsenbord vastzitten niet te beschadigen.
-
-
-
Trek de drie lintconnectoren aan de voorkant van het apparaat voorzichtig los.
-
Nadat de drie kleine kabels zijn losgekoppeld, kun je het toetsenbord verder optillen om gemakkelijker bij de grotere, vierde lintkabel te kunnen.
-
-
-

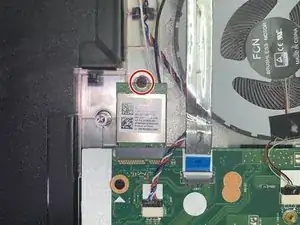

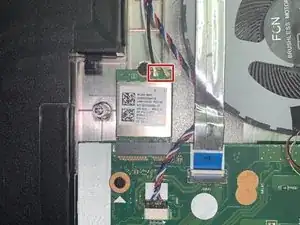

Net onder de ventilator bevindt zich de wifi-kaart. Ontkoppel de zwarte en witte antennedraden door een lichte opwaartse druk uit te oefenen.
-
-
-
Trek de kaart voorzichtig opzij, zodat deze uit de houder komt. De wifi-kaart kan nu worden vervangen.
-
Om het apparaat weer in elkaar te zetten, volg je deze instructies in omgekeerde volgorde.
