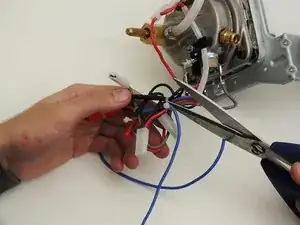

DeLonghi EC155 stroomkabels vervangen.

Geschreven door: David Griffith

Reacties: 10

Moeilijkheid

Gemiddeld

Stappen

Tijd vereist

10 - 15 minuten

Inleiding

Let op: verwijder altijd eerst de stekker uit het stopcontact voordat je gaat demonteren.

Wees voorzichtig bij het demonteren van de slangetjes en aansluitingen. Ze kunnen stevig aan de machine vastzitten en het kan enige moeite kosten om ze te verwijderen.

Gereedschap

Stap 1

Klap de deksel open om bij het waterreservoir te kunnen komen.
Pak het waterreservoir vast bij de hendel en til het eruit.

My model EC155, serial #43222 requires a Security Torx vs. a #2 Phillips to remove the 12mm screws at each corner of the bottom panel

Mike Hines - 05/01/19

Stap 2

Verwijder eerst de losse delen zoals het waterreservoir. Zet daarna de machine op zijn kop.
Draai met de Phillips #2 schroevendraaier de vier 12 mm schroeven los die zich op elke hoek van de bodem bevinden.
Til het paneel eraf deze kan wat klemmen.

At least on my unit, those screws weren't Phillips, but Torx Tamperproof T20! Shame on you, De'Longhi!

netrolller3d - 07/02/21

I also had the Tamperproof Torx on mine - I used a Dremel tool with a small round metal bit and just carefully plunged down on the little nub in the center that makes it tamperproof. Only need to grind it down a millimeter or so, as there isn't much torque on these screws and the torx bit needs just a little depth to grab on it good enough. If you have the tools handy it saves having to buy the tamperproof bits online.

Alef Alpha - 09/08/23

Stap 3

Verwijder de zwarte container en het rooster voordat u het apparaat omdraait.
Draai het apparaat op zijn kop, met de voorkant naar u toe.
Draai met de Phillips #2 de twee 52 mm schroeven los die zich onder het bovenste gedeelte van het apparaat bevinden.

the tip about removing the black container and grill should be before step 2.

Jesse - 21/09/16

Stap 4

Zet de machine weer op zijn pootjes terug.

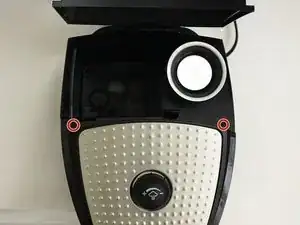

Verwijder met de Phillips #2 schroevendraaier de twee 52 mm schroeven op de lip naast het reservoir.

Stap 5

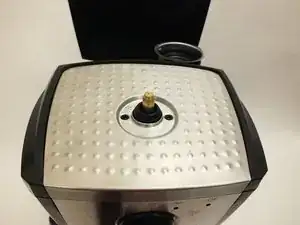

Plaats de twee plastic openingstools onder de bovenste knop.
Gebruik de twee plastic openingstools als hefboom om de bovenste knop eraf te tillen. Dit kan wat moeilijk gaan dus doe voorzichtig.

Stap 6

Pak de deksel stevig vast met beide handen.
Trek krachtig met beide handen weg van het apparaat.
Als u een licht klikkend geluid hoort dat erbij.

Stap 7

Gebruik een plastic openingstool om de gleuf op het achterpaneel in te duwen terwijl u de deksel optilt.
Steek op dezelfde manier een plastic spudger onder het binnenpaneel, waar het reservoir eerst zat.
We raden u aan om uw vingers niet te gebruiken voor deze stap, omdat er een kans is dat ze bekneld raken.

Stap 8

U bent nu klaar om de bovenkant eraf te tillen.
Plaats één hand bij de achterkant, de andere bij de voorkant en til de deksel op.
U kunt de voor- en achterkant afzonderlijk optillen door de ene een beetje van het deel voor de andere te trekken. Daarna is het gemakkelijker om de bovenkant er helemaal af te tillen.

Stap 9

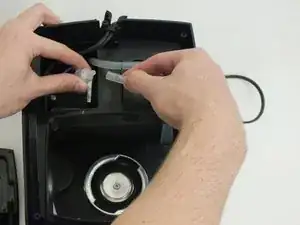

Draai het apparaat om en verwijder een uiteinde van de slang uit de opening van het waterreservoir.

There are two tubes connected to the water reservoir hole. The one in the first pic is the one that goes to the water valve, which is the one that you pull through to the top. The one in the second pic is the short one from the bottom of the pump that can detached from the water hole and left in place, to be transferred later to the new pump. Detaching it from the from the filter as shown adds to the impression that this is the tube to the water valve to be pulled through to the top in the next step, which the user quickly finds is impossible, it’s too short.

dsayars - 28/06/20

Stap 10

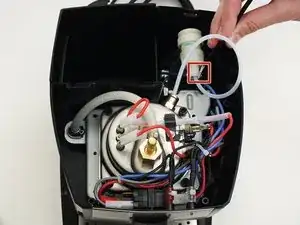

Trek de slang door de ruimte met de waterpomp zodat hij aan de bovenkant naar buiten komt.
Draai de klep linksom terwijl je voorzichtig trekt.

Stap 11

Draai het stoompijpje met de klok mee en trek er voorzichtig aan.

Stap 12

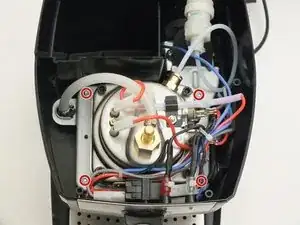

Verwijder de vier 16mm schroeven met een Torx T20-schroefkop.

Stap 13

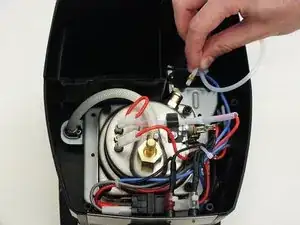

Verwijder elke clip van alle slangaansluitingen met behulp van de hoek precisiepincet..

My deLonghi failed by leaking from this connection (after years of operation). After a failed attempt with what I was told was an OEM o-ring, I successfully repaired it with a "Silicone O-Ring, 7mm OD, 3mm ID, 2mm Width, VMQ Seal Rings Gasket" from Amazon. (I used a dental pick to pull out the old ring.)

dunhamsteve -

This is the standard o-ring, as used e.g. in Jura devices.

VauWeh -

Stap 14

Trek elke LED er voorzichtig in één keer uit.
Maak de steekverbindingen los en verwijder de kabels.

It’s better to keep the wires in place and remove the whole setter switch by prying off the knob, then removing the two screws exposed I was unable to remove the core your way because of the difficulty of getting past the setter switch, especially since at the same time you have to wrangle with getting the steamer wand out, even with the frother removed.

Also, your pic shows four wires to disconnect, there are actually five, and there’s no view of which of them go where—another reason for keeping them connected.

dsayars - 28/06/20

Stap 15

Draai het apparaat om en verwijder het uiteinde van de slang uit de opening van het waterreservoir.
Verwijder de andere slang volledig uit zowel het reservoir gat als het filter naar de waterpomp.

Stap 16

Trek de slang door de opening met de waterpomp zodat hij aan de bovenkant naar buiten komt.
Draai de klep linksom terwijl je voorzichtig eruit trekt.

Stap 17

Kantel de kern naar voren terwijl je hem van achteren optilt.
Als de kern moeilijk te verwijderen is, zit er misschien ergens een draad vast, waarschijnlijk bij de waterpomp. We raden aan om tijdens het optillen een beetje te schudden, omdat de stoombuis onder een vreemde hoek zit.
We raden ook aan om de klep te verwijderen voordat je de kern verwijdert, zodat de beweging minder wordt belemmerd. Maar de kern kan worden verwijderd zonder de klep te verwijderen.

Pushing to the front is impossible at first if the settings switch is still in place (see earlier comment).

Also, it’s worth mentioning that the steaming wand *will* come out with the right twisting and turning of the core. I got stuck her trying to figure out how to detach it from its hose. But the attachment is permanent. This is what led me to buy more maneuvering room by removing the settings switch with wires still attached.

dsayars - 28/06/20
