Inleiding
Let op: verwijder altijd eerst de stekker uit het stopcontact voordat je gaat demonteren.
Voordat u de reserveonderdelen bestelt, moet u controleren of uw probleem niet gewoon een verstopt filter of kalkaanslag is. De instructies voor het reinigen van de filters - met name het uitlaatfilter van de boiler onder de overstort - staan op https://www.manuals.co.uk/delonghi/ec-22.... Voor het verwijderen van het uitlaatfilter van de ketel is een Philips #2 schroevendraaier met een haakse raketaandrijving nodig.
De EC220 gaat al heel wat jaren mee en bevat gelukkig geen ingewikkelde elektronica. Er zijn nog steeds vergelijkbare modellen in productie met, naar ik vermoed, kleine wijzigingen.
Het is relatief eenvoudig om de pomp te vervangen, mits je deze handleiding gebruikt. Ik heb een aantal vervelende uren doorgebracht voordat ik de juiste techniek had gevonden. De pomp zit in het smalle gedeelte van het chassis, vastgebonden met rubberen beugels om trillingen te verminderen. Om de pomp te vervangen moet je hem helemaal uit elkaar halen, inclusief de boiler verwijderen en het plastic subchassis in het deksel losmaken.
Het is ook mogelijk dat de plastic 3-weg (OVP) klep boven de pomp defect is. Dit kan drukverlaging en waterlekkage veroorzaken.
Voordat je begint, moet je ervoor zorgen dat de machine helemaal leeg is. Als er water over de elektronica komt, is het erg moeilijk om het apparaat te drogen en kan de elektriciteit in uw huis uitvallen wanneer u het test. Er komt water uit de boiler wanneer deze wordt verwijderd, dus zorg dat je doeken en sponzen bij de hand hebt om dit op te dweilen - er kwam verrassend veel water uit de mijne. Zorg ervoor dat er niets elektrisch op de werkbank ligt dat overstroomd kan worden en zet de machine op een plateau om hem te demonteren.
Je hebt een T20 torx veiligheidsschroevendraaier met lange steel nodig - de insteekbare bits werken niet omdat je door lange en smalle gaten moet reiken. Een magnetische versie is handig omdat de schroeven moeilijk te vinden zijn als je ze weer in elkaar zet.
Onderdelen
-
-
Trek het reservoir omhoog en leeg het.
-
Verwijder de lekbak en maak deze leeg.
-
Draai het koffiezetapparaat ondersteboven boven de gootsteen om zoveel mogelijk water eruit te krijgen.
-
-
-
Zet het koffiezetapparaat op zijn rug.
-
Schroef met een haakse ratelschroevendraaier, met een Philips No.2 kop, het roestvrijstalen filter los van de onderkant van het bovenste gedeelte.
-
Het zal waarschijnlijk smerig zijn en schoongemaakt moeten worden met heet water en een schrobborstel. Gebruik een speld om eventuele verstoppingen uit de gaten van het filter te verwijderen. Je kunt ook een tandflos borsteltje gebruiken om vuil te verwijderen rond het schroefgat waar het water uitkomt.
-
-
-
Draai het koffiezetapparaat om. Het bodemdeksel wordt vastgehouden door 2 torxschroeven net achter de voorste steunen en twee clips aan de achterkant. Trek de onderkant omhoog vanaf de voorkant om hem los te maken. Het bodemdeksel klikt er dan gewoon uit om de onderkant van de pomp te onthullen.
-
-
-

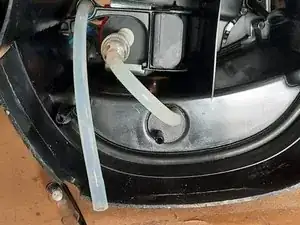

Verwijder de doorzichtige slangen van de reservoirklep die je zojuist hebt blootgelegd. Ze zijn er gewoon af te trekken. Laat al het water uit de slangetjes lopen.
-
Kijk eens naar het filter dat in lijn staat met de pompinlaat. Dit zit vaak vol met stukjes koffie. Het is erg moeilijk schoon te maken, maar je kunt het onder een kraan met stromend water houden om ze te verwijderen.
-
-
-
De bovenkap wordt vastgehouden door 4 torxschroeven - twee aan de achterkant van de bovenkant bij de donkere gaten voor het reservoir en twee aan de onderkant van de voorkant, bij het boilerfilter. Het filterdeksel moet er gewoon afklikken. Doe geen moeite om de bedrading naar de bedieningselementen te verwijderen.
-
-
-
Trek de bovenste knop er verticaal af - deze wordt vastgehouden door wrijving op de as. Mogelijk moet u wat hulp gebruiken met een schroevendraaier of iFixit-hendels.
-
-
-
Trek de doorzichtige buis uit de bovenkant van het koffiezetapparaat.
-

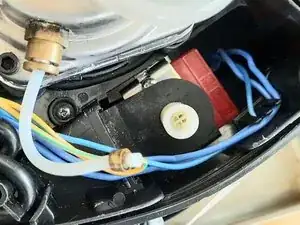

Zoek de witte plastic 3-wegklep aan de achterkant boven op de machine. Dit is de overdrukklep en regelt de druk van het water dat in de boiler stroomt via een eenvoudig veermechanisme. Het overtollige water wordt via de doorzichtige plastic slang teruggevoerd naar het reservoir.
-
Trek de clip uit het ventiel waarmee een klein slangetje aan de boiler is bevestigd. Je zult zien dat de clip een koperen kraag om de buis in de klep klemt. Trek het slangetje los.
-
Draai de klep tegen de klok in om hem los te draaien van de pomp. Het kan een beetje moeilijk zijn om te bewegen.
-
-
-

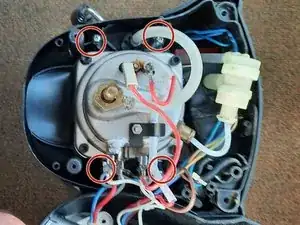

Draai de 4 schroeven los waarmee de ketel aan het kunststof frame vastzit.
-
Verwijder de boiler voorzichtig naar boven, zonder de draden los te maken.
-
De schroeven worden vastgehouden door plastic dopjes die er waarschijnlijk uit zullen vallen als je de ketel verwijdert. Deze passen gewoon weer in de gaten rond het gat van de boiler in het frame.
-
-
-
Het plastic frame zou nu met zachte overredingskracht en een beetje handigheid omhoog moeten komen. Het kan nodig zijn om plastic plectrums e.d. te gebruiken om de vergrendelingen eruit te halen.
-
-
-

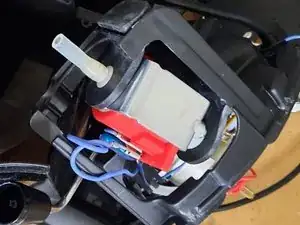

De pomp moet nu zichtbaar zijn. Trek de rubberen montageplaat omhoog om de pomp los te maken.
-
Verwijder de twee lucarconnectors met blauwe draden van de pomp.
-
-
-
Plaats de pomp terug en bevestig de blauwe draden weer op de klemmen.
-
Plaats de pomp weer in zijn positie terug.
-
Volg deze instructies in omgekeerde volgorde om het apparaat weer in elkaar te zetten. Zorg ervoor dat:
(a) de clip op het ventiel achter de messing kraag zit, waardoor de buis in de ventielpoort klemt.
(b) het plastic subchassis volledig in de plastic behuizing zit (je komt er pas achter dat je dit niet goed hebt gedaan als je alles in elkaar hebt geschroefd),
(c) de plastic ringetjes die de schroeven van de boiler vasthouden, zitten volledig in hun gleuf.
(d) dat er absoluut geen water rond de elektronica staat. Als dat wel het geval is, föhn het dan droog en laat het 's nachts op een warme plaats staan om zeker te zijn dat het is opgedroogd.
Het beste is om het apparaat buiten te testen en opzij te gaan staan terwijl het opwarmt, voor het geval er gloeiend hete stoom ontsnapt. Ik heb een plug-in RCD gebruikt om er zeker van te zijn dat eventuele elektrische storingen geen invloed hebben op de hoofdvoeding van het huis.
Vergeet niet het apparaat door te spoelen met een paar liter water om olie of andere verontreinigingen uit het systeem te verwijderen.
