DeLonghi ECAM 350.55 magneetventiel vervangen.

Geschreven door: VauWeh
  • Reacties: 4
DeLonghi ECAM 350.55 magneetventiel vervangen.

Moeilijkheid

Gemiddeld

Stappen

6

Tijd vereist

Geen schatting

Inleiding

Let op: verwijder altijd eerst de stekker uit het stopcontact voordat je gaat demonteren.

Als er geen koffie meer uitkomt, werkt een van de magneetventielen misschien niet meer. Je kunt de test mode gebruiken om dit te controleren; je kunt de kleppen zachtjes horen klikken. Als het niet klikt, is het waarschijnlijk defect.

Noot: Het openen is afgebeeld op een ander model, er zijn kleine visuele verschillen.

  1. gGp2mPtSZjLFUs4E

    • Haal de stekker uit het stopcontact!

    • Verwijder alle losse delen zoals het waterreservoir, de opvangbak en de zetgroep.

    • Draai de machine zo dat de achterkant naar je toe wijst.

    • Verwijder de vijf T20 Torx Security-schroeven.

    • Eén klein obstakel: deze schroeven hebben een pin in het midden, dus de torxschroevendraaier moet een gat hebben (dit zijn de Torx Security-bitjes).

    Screwdriver must have a hole? What does that mean? Is it a standard Tx20 bit?

    Kevin -

    No, it is a TR20 Security Bit, which really has a hole (if you look to the star shape) . See TR10 Torx Security Screwdriver

    VauWeh -

    Bits from iFixit are equipped with it.

    VauWeh -

  2. BnoacoHxc6HQr1YS
    BnoacoHxc6HQr1YS
    RiGlr1amJrHguDl2

    • Til het achterste paneel van het koffiezetapparaat af.

    • De volgende onderdelen zijn meteen zichtbaar:

    • Koffiemolen

    • De pomp

    • De stromingsmeter

    Sehr gute Anleitung. Die Security Schrauben der Rückwand können auch durch normale Kreuzschlitzschrauben ersetzt werden. Natürlich mit gleichen Abmessungen. Es erleichtert bei späteren Reparatur Arbeiten die Werkzeuge Auswahl , da überall Kreuzschlitzschrauben verbaut sind.

    Willi Greubel -

  3. doaso6OgAZbfJyvR
    doaso6OgAZbfJyvR
    aRQBJ5QPfqZdqFUE
    uglIdQiLRWJnAtXN

    • Trek het zijpaneel ongeveer 1,5 cm naar achteren.

    • Verwijder het zijpaneel.

    • De volgende onderdelen zijn vervolgens te zien:

    • Verwarmingselement

    • Expansievat

    • Aandrijving

    • Stoomtap

  4. D6Cb3YBMlQpTqcFN
    D6Cb3YBMlQpTqcFN
    cqPZNmaEdmQsMDDx

    • Het onderste magneetventiel bevindt zich linksonder op het apparaat.

    • Trek de klem tussen het magneetventiel en het overdrukventiel los.

    • Til het overdrukventiel naar boven.

    • Er zit een O-ring tussen. Deze zit waarschijnlijk vast in het overdrukventiel. Verwijder hem en vervang hem wanneer nodig door een nieuwe.

  5. GjFCLLxMag5yfVGU
    GjFCLLxMag5yfVGU
    ZxKbTQSYxPpQ3kLN

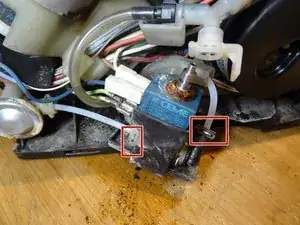

    • Trek de klep samen met de rubberen houder naar je toe zodat deze uit de machine komt.

    • Noteer of markeer hoe de kabels zijn aangesloten en maak alle platte connectoren los.

    • Trek de klemmen los en verwijder de slangen.

    • Er zit een O-ring tussen. Deze zit waarschijnlijk vast in het magneetventiel. Indien nodig verwijder hem en vervang hem door een nieuwe.

  6. NBiSjERVwq1DEYKC
    NBiSjERVwq1DEYKC
    Xrc1Wc3ERCkwDXal

    • Verwijder het ventiel van de rubberen houder.

    • Er zit een zwart haaks verbindingsstuk aan de rechterkant van de klep. Trek de clip eruit en verwijder de verbindingsstuk. De clip is iets groter dan de andere. Er zit ook een O-ring tussen, die je later indien nodig kunt vervangen.

    • Je kunt proberen de klep te openen, schoon te maken en te laten werken. Als de klepspoel een weerstand van ongeveer 2 kOhm heeft, werkt hij misschien weer. Wanneer dit niet het geval is zul je de klep moeten vervangen.

    • Let bij het installeren van een nieuwe klep op de stroomrichting, de stroom wijst in de richting van de zwarte markering of wordt aangegeven door een pijl. Als u dit verkeerd installeert, zal de machine niet werken.

Conclusie

Voer de stappen in omgekeerde volgorde uit om het apparaat weer in elkaar te zetten.
