DeLonghi ECAM-serie Vervanging van de bonenmaler

Verwijder alle losse delen zoals het waterreservoir, de opvangbak en de zetgroep.

Draai de machine zo dat de achterkant naar je toe wijst.

Verwijder de vijf T20 Torx Security-schroeven.

Til het achterste paneel van het koffiezetapparaat af.

De volgende onderdelen zijn meteen zichtbaar:

Koffiemolen

De pomp

De stromingsmeter

Trek het zijpaneel ongeveer 1,5 cm naar achteren.

Verwijder het zijpaneel.

De volgende onderdelen zijn vervolgens te zien:

Verwarmingselement

Expansievat

Aandrijving

Stoomtap

Afhankelijk van het model moet de stoomkraan/wateruitlaat worden verwijderd. Dit is echter niet bij alle modellen nodig.

Trek de plastic klem op het stoompijpje eruit.

Verwijder de stoompijp door deze naar voren te trekken.

Trek de knop van de stoomkraan voorzichtig los. Gebruik alleen plastic gereedschap om te voorkomen dat je het deksel beschadigt.

Als dit nog niet gebeurd is: verwijder ook het rechterdeksel achter de watertank.

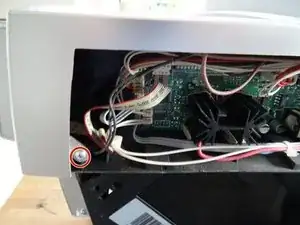

Draai de vier schroeven los waarmee het deksel is bevestigd.

Til het deksel aan de voorzijde iets omhoog. Mogelijk zit het deksel een beetje klem.

Als er een kopjeswarmer in het apparaat aanwezig is, draai je de SW7-moer, waarmee de twee groen-gele kabels zijn verbonden, los en koppel je de kabels los. De twee bruine kabels aan de andere kant kunnen blijven zitten als je het deksel er gewoon oplegt.

Leg het deksel op of naast de machine neer.

Draai de machine zodat de molen naar je toe wijst. De molen zit in het apparaat zonder verdere bevestiging. Je hoeft dus alleen maar de twee zwarte aansluitkabels te volgen naar de printplaat en de stekkers los te maken.

Draai de machine tot de linkerzijde naar je toe wijst.

De zwarte kabel maakt deel uit van de kabelbundel. Knip eerst de bundelverbinder door. Vervang deze door een nieuwe bij het opnieuw monteren.

Maak de platte aansluiting aan het uiteinde van de beide zwarte kabels los. Om dit te doen, moet je een kleine vergrendeling op de stekker indrukken en de stekker lostrekken.

Koppel de stekker van de zwarte kabel los.

De tweede zwarte kabel loopt langs de achterkant naar de besturingskaart.

Indien er een kabelbinder aanwezig is, raden we je aan deze door te knippen. Vervang deze door een nieuwe bij het weer in elkaar zetten van het toestel.

Trek de platte stekker aan het uiteinde van de kabel los. Om dit te doen, moet je een kleine vergrendeling op de stekker indrukken.

Trek de stekker van de zwarte kabel los.

Draai de achterzijde van het apparaat naar je toe.

Haal de bonenmaler via de bovenzijde uit de machine.

Verwijder de rode siliconenring aan de bovenzijde van de maler en plaats deze op de nieuwe bonenmaler.
