DeLonghi ECAM-serie Vervanging van de mechanische klep

Verwijder alle losse delen zoals het waterreservoir, de opvangbak en de zetgroep.

Draai de machine zo dat de achterkant naar je toe wijst.

Verwijder de vijf T20 Torx Security-schroeven.

Til het achterste paneel van het koffiezetapparaat af.

De volgende onderdelen zijn meteen zichtbaar:

Koffiemolen

De pomp

De stromingsmeter

Trek het zijpaneel ongeveer 1,5 cm naar achteren.

Verwijder het zijpaneel.

De volgende onderdelen zijn vervolgens te zien:

Verwarmingselement

Expansievat

Aandrijving

Stoomtap

Afhankelijk van het model moet de stoomkraan/wateruitlaat worden verwijderd. Dit is echter niet bij alle modellen nodig.

Trek de plastic klem op het stoompijpje eruit.

Verwijder de stoompijp door deze naar voren te trekken.

Trek de knop van de stoomkraan voorzichtig los. Gebruik alleen plastic gereedschap om te voorkomen dat je het deksel beschadigt.

Als dit nog niet gebeurd is: verwijder ook het rechterdeksel achter de watertank.

Draai de vier schroeven los waarmee het deksel is bevestigd.

Til het deksel aan de voorzijde iets omhoog. Mogelijk zit het deksel een beetje klem.

Als er een kopjeswarmer in het apparaat aanwezig is, draai je de SW7-moer, waarmee de twee groen-gele kabels zijn verbonden, los en koppel je de kabels los. De twee bruine kabels aan de andere kant kunnen blijven zitten als je het deksel er gewoon oplegt.

Leg het deksel op of naast de machine neer.

De voorklep moet ook worden verwijderd.

Draai de twee schroeven aan de linkerkant los.

Draai twee schroeven aan de rechterkant los.

Trek de voorklep voorzichtig naar beneden. Mogelijk klemt de klep een beetje.

Verwijder de schroeven van het bedieningspaneel.

Til het bedieningspaneel voorzichtig opzij. Let op de lintkabel!

Verwijder de twee schroeven uit de koffie-uitloop.

Til de koffie-uitloop weg.

Trek het siliconenslangetje aan de achterkant van de koffie-uitloop los en verwijder de uitloop in z'n geheel.

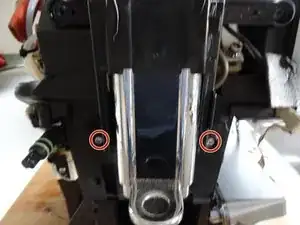

De bovenste zuigerhouder zit aan de linkerkant vast met twee schroeven. Afhankelijk van het model moeten deze schroeven worden verwijderd.

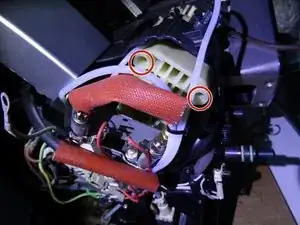

Op de eerste foto zie je een model met een extra stoomverwarmer. Hier moet de stoomverwarmer worden losgeschroefd (één korte schroef bovenaan, één verderop), waarna deze een paar centimeter naar voren kan worden getrokken.

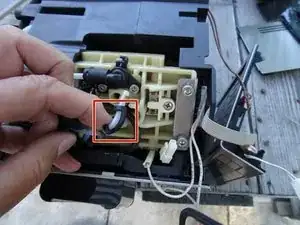

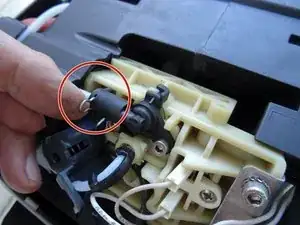

Op de tweede foto zie je een model met een handmatig stoomventiel. Hier moeten de twee schroeven op het ventiel worden losgedraaid, waarna het stoomventiel iets opzij kan worden geschoven. Koppel eventueel ook de slang en de kabels los.

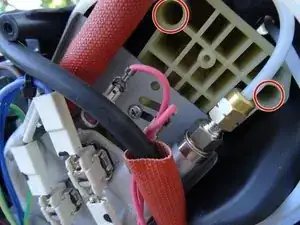

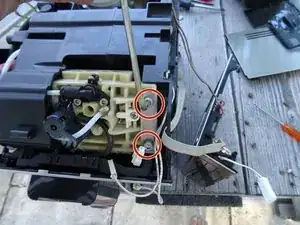

Wanneer de twee schroeven van de klep blootliggen, schroef je ze los.

Trek de klem linksboven los en maak de drukleiding los. Let op de O-ringafdichting. Deze zit vast op de leiding of in de aansluiting. Vervang deze indien mogelijk door een nieuwe als je deze weer monteert.

Trek de klem in het midden los en maak de drukleiding los. Let op de O-ringafdichting. Deze komt vast te zitten op de leiding of in de aansluiting. Vervang deze indien mogelijk door een nieuwe bij het opnieuw monteren.

Trek de klem linksonder los en maak de drukleiding los. Let op de O-ringafdichting. Deze zit vast op de leiding of in de aansluiting. Vervang deze indien mogelijk door een nieuwe als je deze weer monteert.

Maak de twee steekverbindingen los van de microschakelaar.

Verwijder de zwarte knikbescherming van de middelste drukleiding.

Draai de twee inbusbouten (4 mm) los.

Verwijder de roestvrijstalen beugel en de bouten. Let op de moeren die aan de binnenkant van de machine zitten.

Trek de drukslangen die in de weg zitten door de openingen aan de linkerkant naar buiten.

Maak de bestaande siliconenslangen los.

De hoofdplaat van de bovenste zuiger is nu vrij. Deze zit echter stevig vast en het is lastig om hem eruit te krijgen. Kantel de klep zo min mogelijk. Wees geduldig en werk voorzichtig. Zorg ervoor dat de lintkabel naar het bedieningspaneel niet beschadigd raakt.
