DeLonghi ECAM-serie vervanging van het voedingsbord

Geschreven door: VauWeh
  • Reacties: 5
DeLonghi ECAM-serie vervanging van het voedingsbord

Moeilijkheid

Gemiddeld

Stappen

5

Tijd vereist

Geen schatting

Inleiding

Let op: verwijder altijd eerst de stekker uit het stopcontact voordat je gaat demonteren.

Als het apparaat helemaal niet meer kan worden ingeschakeld, is het voedingsbord waarschijnlijk defect. Hier wordt uitgelegd hoe je deze kunt vervangen. Wanneer je reserveonderdelen koopt, zoek dan naar de juiste code van DeLonghi: Cod.DeLonghi 52. Deze is te vinden op een sticker op het voedingsbord.

  1. gGp2mPtSZjLFUs4E

    • Haal de stekker uit het stopcontact!

    • Verwijder alle losse delen zoals het waterreservoir, de opvangbak en de zetgroep.

    • Draai de machine zo dat de achterkant naar je toe wijst.

    • Verwijder de vijf T20 Torx Security-schroeven.

    • Eén klein obstakel: deze schroeven hebben een pin in het midden, dus de torxschroevendraaier moet een gat hebben (dit zijn de Torx Security-bitjes).

    Screwdriver must have a hole? What does that mean? Is it a standard Tx20 bit?

    Kevin -

    No, it is a TR20 Security Bit, which really has a hole (if you look to the star shape) . See TR10 Torx Security Screwdriver

    VauWeh -

    Bits from iFixit are equipped with it.

    VauWeh -

  2. BnoacoHxc6HQr1YS
    BnoacoHxc6HQr1YS
    RiGlr1amJrHguDl2

    • Til het achterste paneel van het koffiezetapparaat af.

    • De volgende onderdelen zijn meteen zichtbaar:

    • Koffiemolen

    • De pomp

    • De stromingsmeter

    Sehr gute Anleitung. Die Security Schrauben der Rückwand können auch durch normale Kreuzschlitzschrauben ersetzt werden. Natürlich mit gleichen Abmessungen. Es erleichtert bei späteren Reparatur Arbeiten die Werkzeuge Auswahl , da überall Kreuzschlitzschrauben verbaut sind.

    Willi Greubel -

  3. dm44GwGUppKOfExQ

    • Verwijder de achterzijde van het toestel: schuif het deksel aan de kant van het waterreservoir een klein stukje naar achteren en verwijder het.

  4. IbqYOc51nDQFIBDc

    • Het voedingsbord bevindt zich achter het deksel. Het bord is bevestigd door middel van vier schroeven in de hoeken en verbonden met een aantal kabels.

    • Duw de kabels een beetje opzij en draai de vier kruiskopschroeven los.

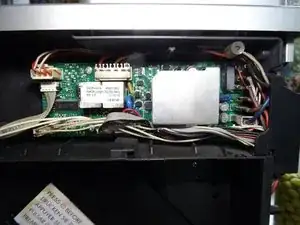

  5. DNdRO2KyS6DX2xw1
    DNdRO2KyS6DX2xw1
    Qu2UqPyHG2MnFp3J

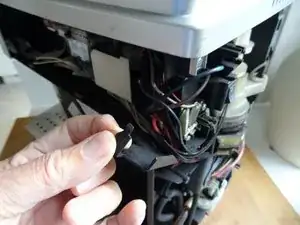

    • De kabels hebben veel verschillende connectoren en zijn bijna onmogelijk door elkaar te halen. Let vooral goed op waar de kabelschoenstekkers zijn aangesloten, en neem eventueel foto's van alle stekkers en aansluitingen.

    • De platte kabelschoenstekkers kunnen gemakkelijker worden verwijderd als je het zwarte klepje rechts in de hoek van het apparaat wat naar de zijkant tilt.

    • Til het voedingsbord er een paar centimeter uit.

    • Maak alle verbindingen voorzichtig los. Sommige zijn extra bevestigd met vergrendelingen die je eerst moet wegduwen of indrukken.

Conclusie

Voer de stappen in omgekeerde volgorde uit om het apparaat weer in elkaar te zetten.

Auteur

VauWeh

Lid sinds: 19/10/15

268312 Reputatie

Een commentaar

Just wanted to say thanks for posting this; successfully fixed my machine today. The cables are an absolute pita to get off the old board and I did need tweezers and needle point pliers.

Dave Morris -
