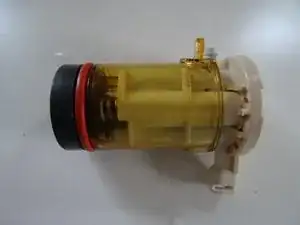

DeLonghi ESAM xxxx - (verschillende types) revisie bovenste zetzuiger.

Verwijder de lekbak, het waterreservoir en de pulpcontainer.

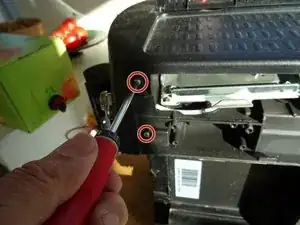

Het achterpaneel en de zijpanelen zijn bevestigd met zes PH2 kruiskopschroeven. Schroef deze los.

Schuif het rechterpaneel ongeveer 2 cm naar de achterzijde.

Maak het paneel los en leg het weg.

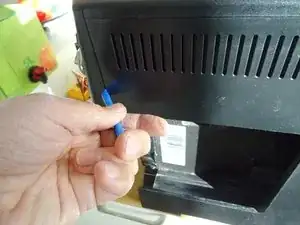

De linkerkant zit een beetje vast. Steek een kunststof openingsgereedschap in de opening tussen de voorkant en het linker zijpaneel boven de opening voor het waterreservoir. Maak de opening met een hefboom iets groter.

Plaats het gereedschap vervolgens in de opening tussen de voorkant en het linker zijpaneel onder de opening voor het waterreservoir. Vergroot de opening en duw het zijpaneel ongeveer 2 cm naar achteren.

Til het linker zijpaneel naar buiten en leg het weg.

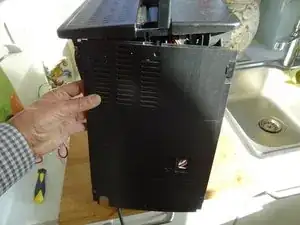

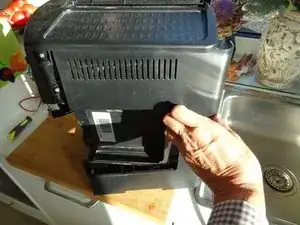

Til het achterpaneel naar achter en leg het weg.

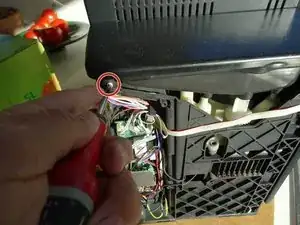

Het voorpaneel is bevestigd met vier kruiskopschroeven PH2, twee aan de linkerkant en twee aan de rechterkant. Schroef deze vier schroeven los.

Gebruik een kunststof opener om de stoomkraan te verwijderen.

Trek het voorpaneel voorzichtig ongeveer 1 cm naar voren om een opening te maken tussen de bovenpaneel en het voorpaneel,

Nog twee kruiskopschroeven PH2 houden het deksel aan de achterkant op zijn plaats. Draai deze twee schroeven deze los.

Haal de deksel er naar boven af en leg het weg.

Hier zie je het verwarmingselement van bovenaf. Het is verbonden met twee drukslangen en twee kabels voor het verwarmingselement. Daarnaast lopen er kabels naar twee sensoren en naar de groen/gele aansluiting voor de aardleiding. De mechanische bevestiging bestaat uit vier lange bouten met moeren.

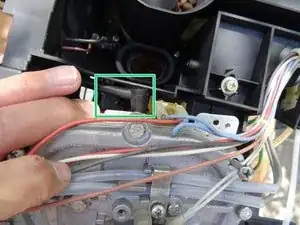

Verwijder de twee steekverbindingen van de microschakelaar van de bovenste zuiger.

De drukslang van de pomp moet worden losgekoppeld. Trek de metalen klem op een van de aansluitingen (op de pomp of op het verwarmingselement) los en maak de slang los. De slang is afgedicht met een O-ring, die vastzit in de aansluiting of aan het uiteinde van de slang. Vervang deze wanneer nodig bij het opnieuw monteren.

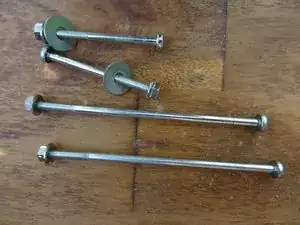

Vier lange bouten zetten het verwarmingselement vast. Aan de andere kant zitten SW7-moeren. Draai de moeren los en draai dan de bouten los. Let op de sluitringen.

De twee schroeven aan de voorkant zijn erg lang.

De twee schroeven aan de voorzijde zijn korter.

Til het verwarmingselement iets omhoog. Aan de onderkant zit een drukslang die naar de heetwateruitlaat leidt. Trek de metalen clip eruit. Maak de slang los en let weer op de O-ring vervang deze wanneer nodig.

Trek de zwarte slang aan de andere kant los.

Til het verwarmingselement omhoog. De bovenste zuiger zit aan de onderkant. Als je alleen aan de bovenste zuiger wilt werken, kun je de andere aansluitingen laten zitten, anders moet je ze losmaken.

Draai de twee kruiskopschroeven los waarmee de bovenste zuiger aan het verwarmingselement is bevestigd.

Let op de microschakelaar, die er nu gemakkelijk af kan vallen. Verlies hem niet,

Verwijder het verwarmingselement van de bovenste zuiger.

Trek de witte plastic connector tussen de bovenste zuiger en het verwarmingselement eruit. De drie o-ringen op dit element waren dringend aan vervanging toe.

De bovenste zuiger en het verwarmingselement zijn vrij.

Verwijder de klepveer met zuiger. Let op de plaatsing van de bolle kop. Verlies hem niet.

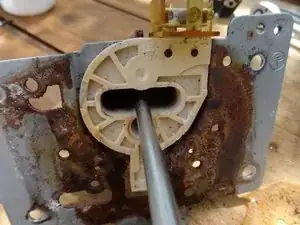

Draai de verzonken Torx T10-schroef los. Hiermee wordt een houder vastgezet die de bovenste brouwzuiger op zijn plaats houdt.

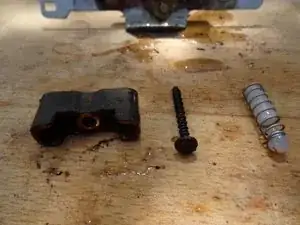

Verwijder de schroef en de houder.

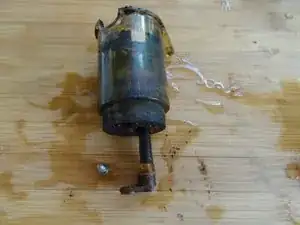

Verwijder de bovenste brouwzuiger.

Deze op de foto is extreem vuil.

Draai de twee kruiskopschroeven van de zetzeef los.

Verwijder de zetzeef en de grote afdichtring.

Draai de kruiskopschroef op de zuigerbodem los.

Druk de stijgbuis voorzichtig uit de zuiger.

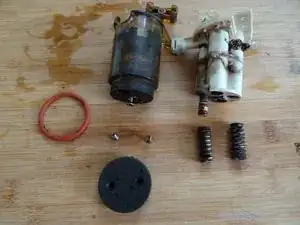

Let op de twee veren in de zuiger.

Verwijder het witte bovenste gedeelte van de zuiger van de borgplaat. Druk het eruit en draai het 180°.

Reinig alle onderdelen zeer grondig. Vervang alle o-ringen.
