DeLonghi ETAM de bovenste brouwzuiger reviseren

Verwijder alle koffiebonen. Verwijder alle hulpstukken zoals de lekbak, melkopschuimer en het waterreservoir. Open de serviceklep en verwijder de zetgroep.

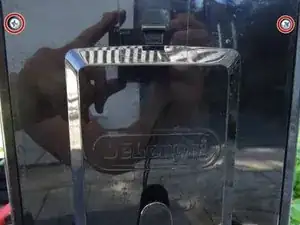

Schroef de twee kruiskopschroeven los.

De kruiskopschroef onder de watertank kan blijven zitten.

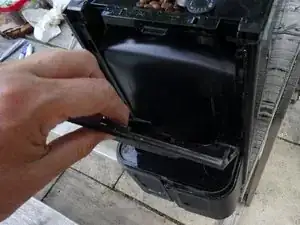

De klep van het bonencompartiment moet worden verwijderd. De vergrendeling zit links en rechts vast en wordt onder spanning gehouden door een veer. Knijp de veer in tot de vergrendeling vrij is en til de klep eraf.

Onder de klep zit een plastic afdekstrip. Deze zit alleen vastgeklikt. Maak de strip los met een plat stuk gereedschap (zoals een metalen spudger) en til deze eruit.

Til de achterkant omhoog en leg deze naast het koffiezetapparaat neer.

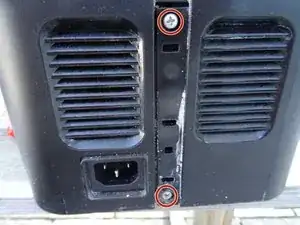

De zijpanelen zijn door middel van twee schroeven aan de achterkant bevestigd. De schroeven zitten onder een afdekstrip die alleen vastgeklikt zit. Verwijder de afdekstrip en leg deze opzij zodat de twee schroeven zichtbaar zijn.

Draai de twee kruiskopschroeven los.

Schuif het linkerzijpaneel ongeveer 1 cm naar achteren. Het zit vaak wat vast en we raden je aan daarom een plastic hulpmiddel te gebruiken om het te openen.

Verwijder het linkerzijpaneel.

Het rechterzijpaneel moet op dezelfde manier worden verwijderd, maar de serviceklep zit een beetje in de weg. Open deze eerst en duw het zijpaneel een paar millimeter naar achteren. Dit is vaak lastig en dus raden we je ook hier aan een plastic tool te gebruiken.

Sluit de serviceklep weer en duw de zijkanten verder naar achteren. Dit kan wat lastig zijn, maar ga voorzichtig te werk. Til het zijpaneel er tot slot uit.

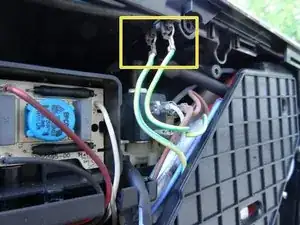

Sommige apparaten bevatten een warmhoudplaatje. Koppel de aansluitingen van de groen-gele aardgeleiders los.

Afhankelijk van het type is de bovenkant door middel van schroeven aan de linker- en/of rechterkant bevestigd. Schroef de aanwezige schroeven los.

De bovenkant kan er nu voorzichtig worden afgehaald.

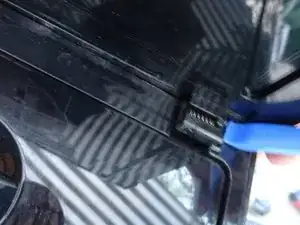

Maak eerst de vergrendeling op de rand los. Steek een dunne platkopschroevendraaier van achteren onder de vergrendeling. Steek een sterke plastic tool (zoals een spudger) in de opening tussen het bedieningspaneel en het voorste paneel. Als het goed is, komt de vergrendeling met een luide klik los.

Nu kun je de andere vergrendelingen openen met behulp van je plastic gereedschap.

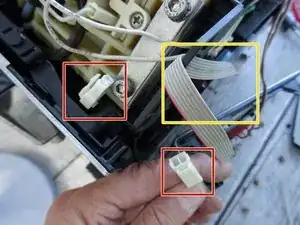

Til het bedieningspaneel iets omhoog. Druk op de vergrendeling op de witte stekker in en verwijder de stekker.

Maak de lintkabel die naar de achterkant van de besturingselektronica loopt zo ver mogelijk los. Hierdoor wordt heb je iets meer speelruimte waardoor je het bedieningspaneel op z'n kant kan leggen.

Trek de clip linksboven eruit en maak de drukleiding los. Let op de O-ring afdichting. Deze zit vast op de leiding of in de aansluiting. Vervang deze indien mogelijk door een nieuwe als u hem weer monteert.

Trek de klem in het midden los en maak de drukleiding los. Let op de O-ringafdichting. Deze komt zit vast op de leiding of in de aansluiting. Vervang deze indien mogelijk door een nieuwe bij het monteren.

Trek de clip linksonder eruit en maak de drukleiding los. Let op de O-ring afdichting. Deze zit vast op de leiding of in de aansluiting. Vervang deze indien mogelijk door een nieuwe als u hem weer monteert.

Maak de twee connectoren los van de microswitch, je kunt ook de schroef los maken en het geheel opzij hangen.

Verwijder de zwarte knikbescherming van de middelste drukleiding.

Draai de twee inbusbouten (4 mm) los. De twee vlakke moeren kunnen blijven zitten.

Verwijder de roestvrijstalen beugel met de inbusbouten.

Draai de kruiskopschroef in de zwarte beschermplaat aan de linkerkant los en verwijder de beschermplaat.

Gebruik een plat stuk gereedschap om de afvalwaterslang aan de linkerkant los te trekken.

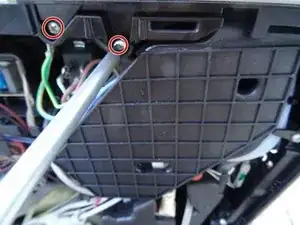

Draai de twee kruiskopschroeven los waarmee de steunplaat van de bovenste zuiger aan de zijkant vastzit.

Koppel de slang naar de koffie-uitloop los.

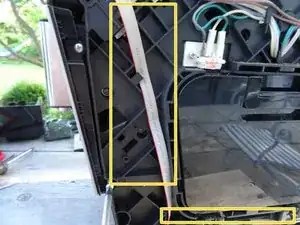

Trek de drukslangen die in de weg zitten door de openingen aan de linkerkant naar buiten.

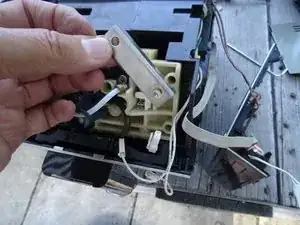

De bevestigingsplaat van de bovenste zuiger is nu vrij. Hij zit echter erg vast en het is lastig om hem eruit te krijgen. Duw de bevestigingsplaat eerst naar rechts en probeer deze dan recht naar boven te trekken. Wees geduldig en werk voorzichtig. Zorg ervoor dat de lintkabel naar het bedieningspaneel niet beschadigd raakt.

De zuiger zit met een klein borgringetje vast aan het grijze plastic deel. Schuif het ringetje opzij en bewaar het op een veilige plek.

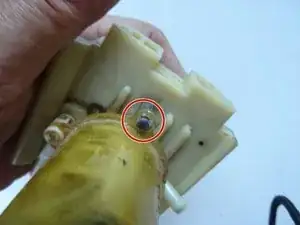

Draai de zuiger rond. Er zit een verzonken Torx T10-schroef precies in het midden. Draai deze los.

Draai de twee kruiskopschroeven op de zuiger los en verwijder de zwarte deksel.

Verwijder de grote O-ring op de zuiger.

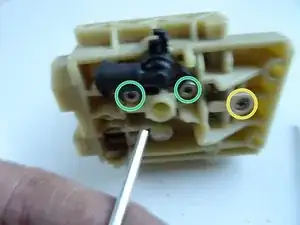

Draai de kruiskopschroef in het midden van de zuiger los. Deze zit onder de zwarte deksel.

Verwijder de zuiger voorzichtig. Let op de veren binnenin.

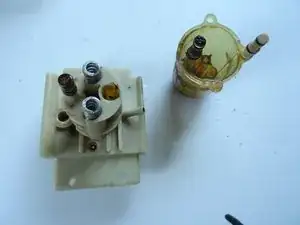

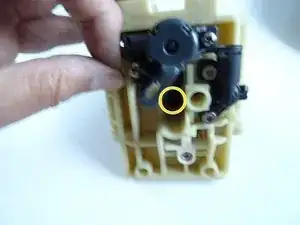

Draai de zuiger om en verwijder de bevestigingen:

Draai de twee kruiskopschroeven op het ventiel los en verwijder het ventiel.

Draai de twee inbusbouten (2 mm) op slangaansluiting los en verwijder de aansluiting door het een hele kleine slag te draaien.

Draai de enkele kruiskopschroef op de microschakelaar los en til de microschakelaar eruit.

Ontvet en ontkalk alle onderdelen grondig. Vervang indien mogelijk de O-ringen. Smeer ze opnieuw in en monteer de bovenste zuiger opnieuw.

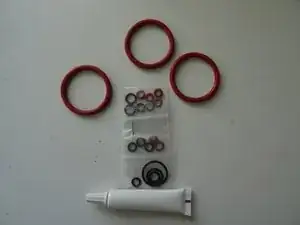

Let op het ventiel: de plunjer (dit is de ronde kop) moet naar boven wijzen. De onderhoudset (Amazon set) bevat in totaal 18 afdichtingen voor de bovenste zuiger, plus twee voor de onderste zuiger.
