Inleiding
In deze handleiding wordt beschreven hoe je het toegangspaneel verwijdert van de Definitive Technology W7, met modelnummer 093207098505. De reden achter het verwijderen/vervangen van dit onderdeel is dat het toegang biedt tot alle elektrische componenten en audio-uitvoerapparaten in de luidspreker. Er zijn geen potentieel schadelijke dingen die u tijdens deze handleiding kunt tegenkomen.
Gereedschap
-
-
Druk de spudger in een van de vier hoeken van het paneel en oefen neerwaartse druk uit op de handgreep van de spudger om het paneel los te wrikken van de luidsprekerbehuizing.
-
Herhaal deze procedure rond de omtrek totdat het paneel loslaat en til het paneel vervolgens met de hand op.
-
-
-

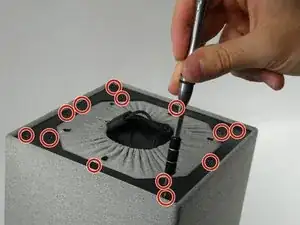

Verwijder de dertien 5 mm Phillips #0-schroeven.
-

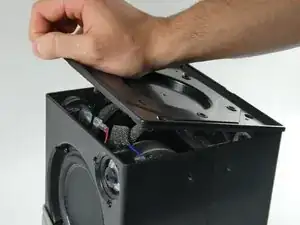

Nadat alle schroeven zijn verwijderd, trek je het zwarte paneel voorzichtig omhoog om het van de bovenkant van de luidspreker te verwijderen.
-
-
-
De grijze zak die de luidspreker bedekt, wordt nu zichtbaar.
-
Zet de schuifknop in het midden van de vergrendeling omlaag om de zak los te maken.
-
Trek het vergrendelingsmechanisme omhoog om het trekkoord los te maken. Stop met trekken als de zak los genoeg zit om naar beneden te kunnen worden getrokken.
-
-
-
Verwijder de vier schroeven bovenop het apparaat op elke hoek met een Phillips #0 schroevendraaier.
-
Verwijder het zwarte paneel.
-
Volg deze instructies in omgekeerde volgorde om het apparaat weer in elkaar te zetten.
