Inleiding
Let op: verwijder altijd eerst de stekker uit het stopcontact voordat je gaat demonteren.
Delonghi 23.120 koffiemachine vertoont de volgende symptomen:
- Pompt geen water bij het opstarten.
- Knipperende stoomknop LED.
- Onmogelijk om de machine te bedienen, stoom of koffie
Deze handleiding laat zien hoe je alle elementen van de koffiemachine kunt controleren om het besturingsprobleem te isoleren, en hoe je het probleem zelf kunt oplossen.
Gereedschap
Onderdelen
-
-

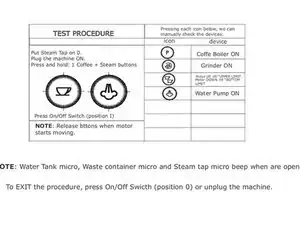

Zet stoomkraan op 0
-
Doe de stekker in het stopcontact.
-
Houd de knoppen "1 kleine koffie" en "stoom" tegelijkertijd ingedrukt
-
Schakel de hoofdschakelaar aan de achterzijde naar 1.
-
Laat "1 kleine koffie" en "stoom" los zodra de motor begint te bewegen.
-
-
-
Vul het waterreservoir met water.
-
Maak de opvangbak leeg.
-

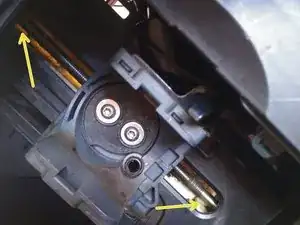

Open het zijpaneel aan de linker zijde zodat je kunt zien of de machine werkt.
-
Zie stap 1 van de brouwgroep handleiding
-
-
-
Druk op de toets "1 lange koffie"
-
Het moet het brouwunit aandrijving naar boven en dan naar beneden bewegen.
-
Druk op de knop "water"
-
Dit zou de koffiemolen moeten inschakelen.
-
Druk op de knop "stoom"
-
Dit zou de waterpomp moeten inschakelen.
-
Druk op de aan/uit schakelaar.
-
Dit zou het water moeten verwarmen.
-
-
-
Elk element werkt afzonderlijk, het probleem is waarschijnlijk te wijten aan een beschadigd softwarecomponent.
-
Om de softwarecomponenten te vernieuwen, koppelt u eerst de printplaat los van de machine.
-
Volg vanaf hier stap 1 tot en met 6: DeLonghi ECAM serie voedingskaart repareren.
-
-
-
De hoofd microcontroller is een PIC18LF2520
-
Het kan worden geprogrammeerd via de aansluitingen aan de zijkant van het bord
-
Genummerd van 1 tot 7.
-

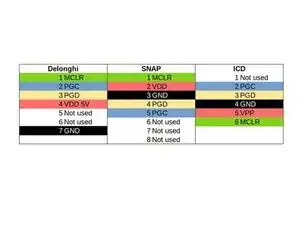

(1) nMCLR, (2) PGC, (3) PGD, (4) VDD 5V, (7) VSS GND
-
-
-

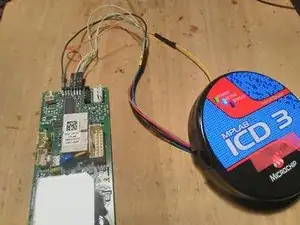

Je hebt een programmeerkaart nodig voor de Microchip PIC-8 series.
-
Er zijn verschillende modellen verkrijgbaar: PICKit, ICE, ICD, Snap.
-
-
-
Soldeer een 7-pins 2,54mm stekkerblok aan de aansluitingen.
-
Gebruik brugdraden om verbinding te maken met de programmeerkaart
-
-
-
Als de programmamodule dit niet ondersteunt, sluit dan een externe 5V-voeding aan op de microcontroller.
-

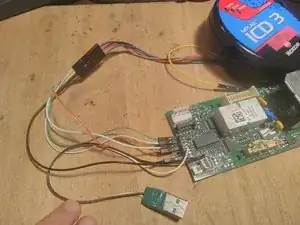

Een eenvoudige methode is om een USB-connector te gebruiken: de rode kabel is 5V en de zwarte is GND.
-
Soldeer de USB-voedingskabels aan de aansluitingen (7) GND en (4) VDD.
-
Sluit de USB-connector aan op een voedingsadapter of een computer.
-
-
-
Download en installeer de MPLab X-software van de Microchip-website.
-
Zoek een hex-bestand voor het programma.
-
Programma voor ECAM 23.120 SW2 kan hier worden gedownload.
-
Andere modellen zijn te vinden op dit forum.
-
Het is ook mogelijk om de firmware van een andere koffiemachine van hetzelfde model te kopiëren.
-
-
-
Maak een nieuw project met “Nieuw project -> Voorgebouwd project”.
-
Selecteer het firmware hex-bestand.
-
Vertaling hier toevoegen
-
Ga naar “Window -> Target Memory View -> Program Memory” en klik op de knop “Read Device Memory”. Controleer of het enkele bytes leest.
-
Zoek in het bovenste menu de knop “Read Device Memory”, klik op de pijl en selecteer “Read Device Memory To File”.
-
-
-
Klik op “Apparaat programmeren voor hoofdproject productie” om het nieuwe programma te flashen.
-
-
-
Test de printplaat voordat u begint met opnieuw monteren.
-
Sluit alle aansluitingen opnieuw aan.
-

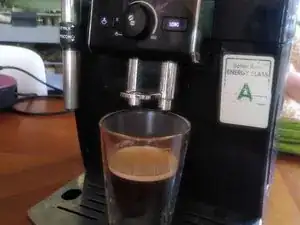

Probeer het apparaat aan te zetten en koffie te zetten.
-

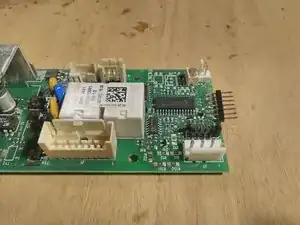

De pennen van de stekkerblokken kunnen gesoldeerd blijven, daar is genoeg ruimte voor.
-
Zet het apparaat weer in elkaar.
-
-
-

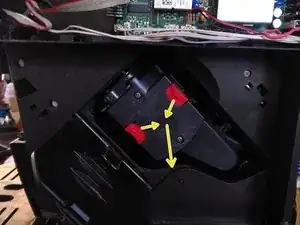

Deze machine had een krassend geluid afkomstig van de wormschroef.
-
Open de brouwunit, verwijder het.
-
Smeer voorzichtig wat smeermiddel op de wormschroef, aan de boven- en onderkant. Smeer altijd in met een voedselveilig siliconenvet.
-
Voer de stappen in omgekeerde volgorde uit om het apparaat weer in elkaar te zetten.
