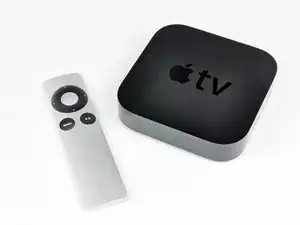

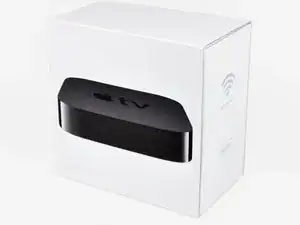

Na drie jaar heeft Apple eindelijk een bijgewerkte versie uitgebracht van zijn revolutionaire streaming-home-theaterapparaat: de 2e generatie Apple TV, aangedreven door de Apple A4-processor.

Met zulke kleine afmetingen, 0,9” x 3,9” x 3,9”, en een gewicht van slechts 0,27 kg, is het geen wonder dat hij de bijnaam “The Puck” heeft gekregen.

Net zoals een zeldzame traktatie heeft Apple besloten een Apple Remote mee te leveren met de Apple TV.

De achterkant van de Apple TV:

HDMI-uitgangspoort

Optische audio-uitgangspoort

10/100 Base Ethernet poort

AC-adapterpoort

Micro-USB (voor service en ondersteuning)

De 2e generatie Apple TV heeft een nominale stroomafname van 0,3 ampère. Dat is slechts 20% van de stroomafname van zijn vierkante unibody-neef, de Mac Mini. Zodra we het apparaat openen, zou de interne voeding ons de werkelijke stroomafname moeten onthullen.

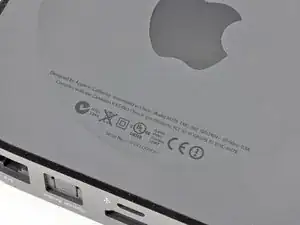

Apple heeft het modelnummer A1378 toegewezen.

Zoals bij veel Apple-apparaten heeft de Apple TV geen zichtbare schroeven. Dus natuurlijk was het eerste wat we deden, een paar metalen spudgers tussen de rubberen onderkant en de bovenste behuizing steken.

De onderkant komt direct los na voorzichtig wrikken.

En zo is de 2e generatie Apple TV geopend.

De grote roze vierkante pad in het midden van het apparaat is eigenlijk een thermisch pad. We vragen ons af waarom Apple ervoor heeft gekozen om warmte naar een plastic oppervlak af te voeren – misschien was een metalen basis te duur?

We zijn er vrij zeker van dat dit apparaat niet veel warmte zal produceren.

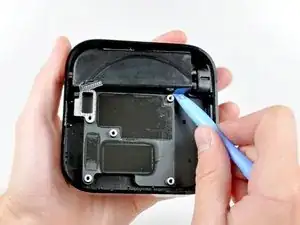

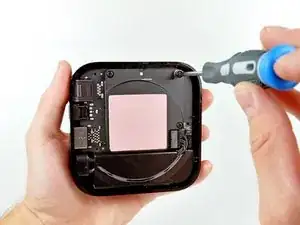

We verwijderen de eerste drie zichtbare #1 Phillips-schroeven, maar ontdekken dat het metalen koellichaam nog steeds door iets anders op zijn plaats wordt gehouden.

Na wat speurwerk vonden we nog twee #1 Phillips-schroeven onder het thermische pad. Slim gedaan, Apple!

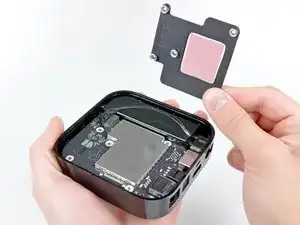

De andere kant van de afdekplaat bevat nóg een thermisch pad. We krijgen het gevoel dat dit een terugkerend thema is…

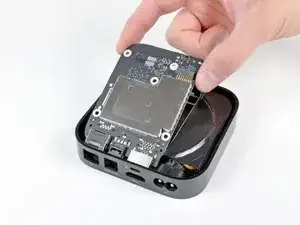

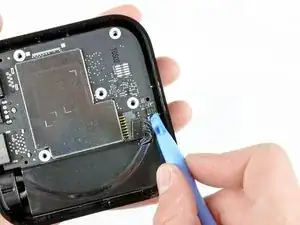

Na het loskoppelen van de voeding- en status-LED-kabels is het logic board klaar om eruit te worden gehaald.

Nu staan alleen nog een paar lastige EMI-afschermingen tussen ons en de “interessante onderdelen.”

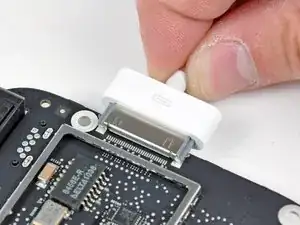

Hier is iets interessants dat een van de commentatoren opmerkte: de soldeerpads aan de zijkant van het logic board lijken perfect overeen te komen met een dockconnector!

Deze Apple TV lijkt slechts een paar connectors te missen om een volwaardige computer te zijn. Misschien wordt dit logic board in toekomstige iPads gebruikt?

Apple-engineers hebben waarschijnlijk een dockconnector gebruikt om de Apple TV te debuggen tijdens de ontwikkeling.

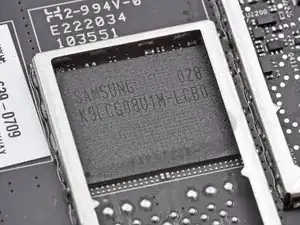

Wat is dit? Een Samsung K9LCG08U1M 8GB NAND Flash-chip?

Ja, inderdaad! Dit is hetzelfde onderdeel dat we tegenkwamen tijdens de iPad demontage. Een indrukwekkende hoeveelheid opslag voor een apparaat van $99!

We zijn er vrij zeker van dat de Samsung-chip wordt gebruikt om je favoriete shows te cachen terwijl ze worden gestreamd.

Maar we vragen ons af: “Wat zou je nog meer kunnen doen met 8 GB aan potentieel bruikbare opslag?”

Wi-Fi-board geleverd door Panasonic! Dit is mogelijk de eerste keer dat we een Wi-Fi-board van Panasonic in een Apple-apparaat tegenkomen. Ze leveren normaal gesproken optische drives voor Apple’s laptops.

Apple heeft mogelijk gekozen voor een kant-en-klaar dochterbord om de productiekosten te verlagen.

De Broadcom BCM4329XKUBG 802.11n Wi-Fi/Bluetooth/FM-chip op het Panasonic-bord is exact dezelfde als die we in de iPad hebben gevonden.

De belangrijkste markering op het A4-processorpakket is K4X2G643GE. Dit is identiek aan de markering die we hebben gevonden op de iPad en de 4e generatie iPod Touch, maar verschillend van de processor in de iPhone 4.

De Apple TV heeft 256 MB RAM, hetzelfde als de iPad en de 4e generatie iPod Touch. We hadden niet verwacht dat Apple de RAM zou verhogen, maar het is een opluchting voor app-ontwikkelaars dat de hoeveelheid niet is verlaagd.

De rest van de componenten:

Apple 343S0479 1005 005BB

M430 F2350 TI E03K C0GP G4 (16-bit microcontroller)

SMSC 8710A-EZK B1023-A2 (10/100 Ethernet-transceiver)

TXC MUGT 27.000

TXCPCUM3 50.000

Het board. Sommige chipinformatie is moeilijk te zien omdat de silkscreen-opdruk is losgekomen samen met de thermische pads.

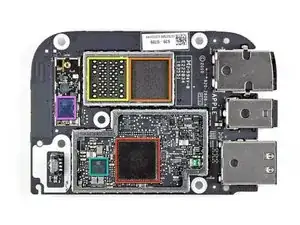

Hier is een overzicht van waar alle chips zich ten opzichte van elkaar bevinden:

Apple A4 Processor

Samsung NAND Flash

Lege plek voor nog een Samsung NAND Flash???

Apple 338S0891 Power Management (waarschijnlijk)

Broadcom BCM4329XKUBG – IEEE 802.11 a/b/g/n MAC/Baseband/Radio met geïntegreerde Bluetooth 2.1-transceiver.

Daar gaat de voeding....

De sticker op de voeding geeft de volgende specificatie aan: 3,4V @ 1,75A.

We besparen je de berekening: dat is slechts 5,95 watt! Is dit de meest energiezuinige set-top box ooit?

Vervolgens halen we de status-LED eruit. Huidige status: losgekoppeld.

Apple pronkt ermee dat de Apple TV in stand-bymodus minder stroom verbruikt dan een nachtlampje. We raden echter niet aan om de status-LED te gebruiken om je donkere gangen te verlichten.

Apple TV Repareerbaarheid: 8 van de 10 (10 = makkelijkst te repareren)

Relatief eenvoudig te openen behuizing die gemakkelijk weer in elkaar kan worden gezet.

Losse voedingsprintplaat die onafhankelijk van het logic board kan worden vervangen.

Eenvoudig ontwerp – er zijn slechts 6 onderdelen!

Relatief gangbare bevestigingen (Phillips- en T6 Torx-schroeven) door het hele apparaat.

Thermische pads in plaats van thermische pasta, wat betekent: geen rommelige schoonmaak.

Veel dure elektronica op één enkel circuitbord betekent dat als er één onderdeel doorbrandt, het hele bord onbruikbaar is—tenzij je in staat bent of weet hoe je reparaties op componentniveau uitvoert.

De eenvoudige repareerbaarheid van dit apparaat, de geïntegreerde hoogrendementsvoeding, het lage energieverbruik van 6 watt, en de efficiënte stand-by modus laten ons vermoeden dat dit misschien wel de meest milieuvriendelijke set-top box ooit is!
