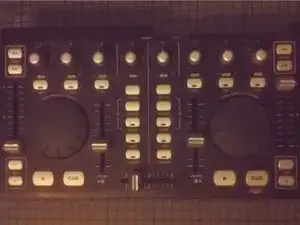

Demontage van de Behringer BCD3000

Koppel alle kabels los.

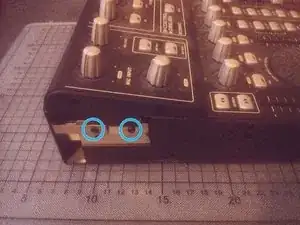

Verwijder de twee kruiskopschroeven aan elke kant van de BCD3000.

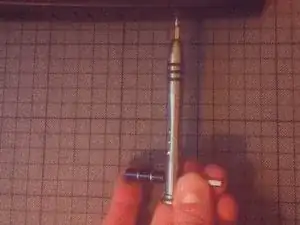

Als de schroeven te strak zitten, kun je de verlenging gebruiken voor meer draaikracht.

Draai nog twee kruiskopschroeven aan beide zijden van het toestel los.

Til het bovenste bedieningsgedeelte op.

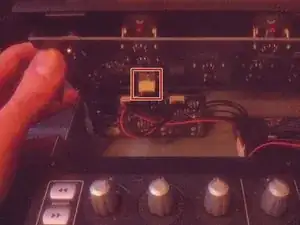

Koppel de kabels los door ze uit de contacten te "lopen" (trek hierbij eerst een kant uit het contact, vervolgens de andere kant, tot de aansluiting volledig los is gekomen).

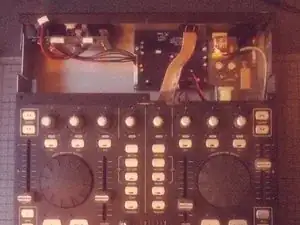

Verwijder het bovenste gedeelte volledig.

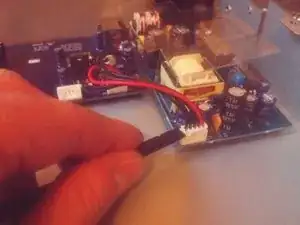

Ontkoppel de twee kabels die van het onderste gedeelte naar de connectorkaart lopen.

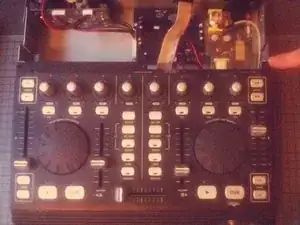

Schuif het onderste gedeelte naar voren.

Nu kun je dit optillen en opzij leggen.

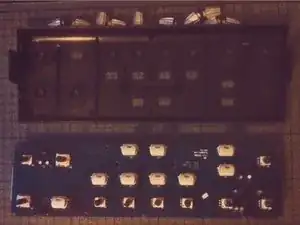

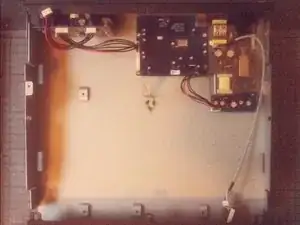

Koppel de afzonderlijke printplaten los.

Nu kun je de modules eruit halen door ze los te schroeven uit de behuizing.

De jogwielen op het voorpaneel kunnen worden verwijderd. Steek een spudger onder het wiel en wip deze er voorzichtig uit.

De knoppen kunnen eenvoudig worden verwijderd door er gewoon aan te trekken.

Hetzelfde geldt voor de knoppen op het bovenste gedeelte van het voorpaneel.
