Digitale AV-mixer WJ-AVE5 Demontage

Dit is een digitale AV-mixer (model WJ-AVE5) en we bespreken de stappen die nodig zijn om het boven paneel en de bedieningselementen te verwijderen.

Schroef de stickverlenging los door deze naar links te draaien. Als je weerstand ondervindt, probeer dan de schacht van de stick vast te houden, tijdens een vorige onderhoudsbeurt kan op deze verlenging Loctite zijn aangebracht om te voorkomen dat deze losraakt.

Dit is de onderkant van uw digitale mixer. Er zijn zeventien (17) schroeven die moeten worden verwijderd.

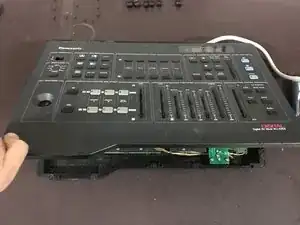

Nu zou de bovenzijde omhoog moeten draaien als een pizzadoos die toegang geeft tot zowel de soldeerzijde van de bovenste printplaat als de EMI-afscherming voor zowel de primaire voedingsprint als de primaire bedieningsprint.

Foto van de soldeerzijde van de bovenste print voor referentie van connector locaties, kabelgeleiding en componenten locaties.

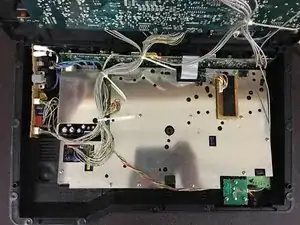

Foto van de bodemplaat ter referentie voor connectorlocaties, kabelgeleiding en componenten locaties.
