Inleiding
Het druk ventiel koppelt zich tijdens elke zetcyclus aan de zetgroep. Deze wordt geopend door de zetgroep zelf, of het druk ventiel binnenin gaat open wanneer een bepaalde druk (ongeveer 4 bar) wordt overschreden. Hierdoor kan er heet water in de zetgroep stromen. De afdichtingen van de steunklep zijn onderhevig aan aanzienlijke slijtage en moeten regelmatig worden vervangen en gesmeerd.
Deze instructies kunnen ook nuttig zijn voor Saeco-modellen en andere volautomatische koffiemachines van Philips en Gaggia – de machines komen allemaal van dezelfde fabrikant en hebben een zeer vergelijkbaar ontwerp.
Gereedschap
-
-
Als de zetgroep nog in het apparaat zit, verwijder deze dan nu.
-

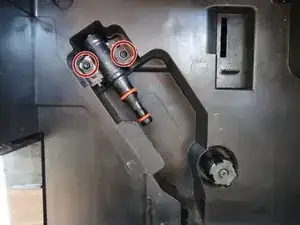

Het druk ventiel wordt zichtbaar. Deze zit vast met twee Torx T10-schroeven. Draai ze los.
-
Trek het druk ventiel met enige kracht en een wiegende beweging naar je toe.
-

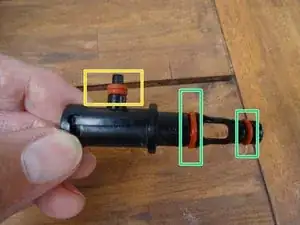

Let op de afdichtingen: er zit een dubbele afdichting bij de inlaat, die ook in de opening kan blijven steken. Vervang deze.
-
Er zitten twee afdichtingen bij de uitlaat, de grootste zit bovenaan. Vervang ze.
-
-
-
Draai de klep zo dat de bovenkant naar je toe wijst. Je ziet een gleuf. Pak een platte schroevendraaier en draai hem iets tegen de klok in.
-

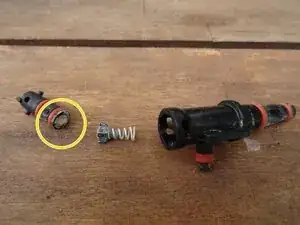

Til voorzichtig de binnenkant van de klep eruit met behulp van een pincet.
-
-
-
De klepsteel wijst naar boven.
-
Als de twee groene O-ringen (hier afgebeeld) niet meer goed afdichten, functioneert de klep niet meer. Vervang de afdichtingen.
-
Figuur 2 toont een klep waarvan de opening volledig verstopt zat met kalkaanslag. De machine kon wel theewater produceren, maar uiteraard geen koffie. Na een tijdje in de ontkalker gaat de opening weer open.
-
Volg de stappen in omgekeerde volgorde om het apparaat weer in elkaar te zetten.
