Inleiding
Let op: verwijder altijd eerst de stekker uit het stopcontact voordat je gaat demonteren.
Om de pomp te testen hebben wij een klein vat waar we de pomp op aan kunnen sluiten. Er is een flowmeter tussen geplaatst en een kastje wat de waarde van de flow aangeeft. Zo weten wij of de pomp werkt en of deze genoeg flow heeft.
-
-
Foto 1: waterpomp van de Nescafe Nespresso-koffiemachine, heel gebruikelijk en vergelijkbaar in de meeste modellen, dus de test is geldig voor alle dezelfde of vergelijkbare modellen.
-
Foto 2: Werkingsparameters van de waterpomp, aangegeven door de fabrikant, rekening houdend met de voedingsspanning van de pomp, de werk- en rusttijd aangegeven door de fabrikant en de maximale watertoevoertemperatuur, hoewel deze laatste niet kritisch is, aangezien de pomp bestand is tegen hogere temperaturen dan de aangegeven temperaturen.
-
Foto 3: Waterpompbeveiligingsthermostaat, bedraad in serie met de pomp, ingelast in een van de voedingsdraden.
-
-
-
Waterpomp wikkelingstest, uitgevoerd met een multimeter op de Ohms schaal, 10 M of 20 Mohms schaal, afhankelijk van welke onze multimeter heeft.
-
Voor een 230 V pomp moet de Ohms-meting in directe rood/zwarte polarisatie van de draden ongeveer tussen 2 M ohm en 8 Mohm liggen. Deze op de foto meet 7,92 MegaOhm.
-
-
-
Meting in omgekeerde polarisatie van de spoel, in deze polarisatie Zwart / Rood, moet de multimeter niet geven ons maatregel 1. = Open circuit, dit komt omdat de spoel intern bevat een diode, dus gepolariseerd om te keren niet werkt (Het zou een valse spoel defect, maar als in directe polarisatie maatregelen ok, dit ok).
-
-
-

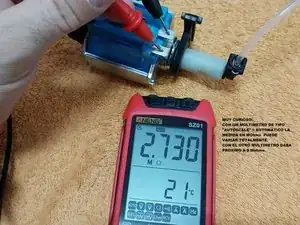

Ik herhaal de tests met een automatische multimeter of AUTOSCALE multimeter, zoals we zullen zien varieert de meetwaarde notoir “voor deze multimeter”.
-
Foto 2: De meting is 2,729 Mohms.
-
-
-

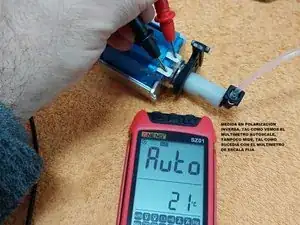

Door de richting van de meetsnoeren om te keren, zien we, net als bij de eerste multimeter, dat deze geen enkele meting geeft, noch AUTO = Open circuit.
-
-
-
De meting met de multimeter heeft ons een correcte meting gegeven, de directe test van de voeding van de pomp naar een stopcontact zou niet nodig zijn, maar als we een tweede controle willen kunnen we dat doen.
-

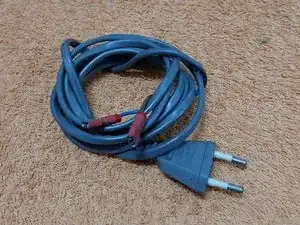

We hebben een kabel nodig met een stekker die geschikt is voor ons stopcontact en 2 kabelschoentjes aan de andere zijde van de kabel.
-

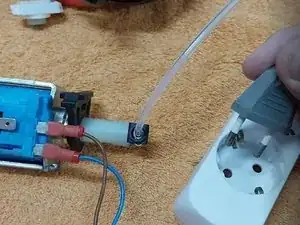

Sluit de kabel aan op de pomp en steek hem in een stopcontact. De pomp moet trillen en hetzelfde geluid maken dat we horen als we koffie zetten = waterpomp OK, wees voorzichtig want de pomp heeft geen water en we mogen deze test niet langer dan 5 of 8 seconden uitvoeren, anders bestaat het risico dat hij oververhit raakt en verbrandt.
-
Hiermee hebben we al een probleem in de pomp gecontroleerd en uitgesloten, deze werkt correct.
-
Dit document toont alleen de test of controle van een specifiek onderdeel nadat het is gedemonteerd, de waterimpulsiepomp van Nespresso koffiemachines van verschillende modellen en Nescafe Dolce Gusto Piccolo koffiemachines.
