Maak de bovenkant los door de 2 schroeven in het glimmende kopjeswarmer-gedeelte aan de voorkant en de 2 schroeven in het plastic gedeelte aan de achterkant los te draaien.

Verwijder voorzichtig de bovenkant om de binnenkant van de Gaggia te onthullen.

Zorg ervoor dat je de stekker uit het stopcontact haalt voordat je aan je Old White Coffee Gaggia gaat werken!

Label de elektrische aansluitingen aan de bovenkant die de draden verbinden met de schakelaar met een marker of balpen. Op deze manier kun je ze op de juiste plek zetten als je het apparaat weer in elkaar zet.

Trek de gelabelde aansluitingen voorzichtig van de schakelaar.

Ga verder met de tweede rij.

Trek de laatste twee aansluitingen van de schakelaar.

De schakelaar wordt op zijn plaats gehouden door twee klemmen aan de zijkanten die ingedrukt moeten worden.

Trek/duw de schakelaar assemblage voorzichtig naar voren om deze los te maken van de behuizing.

Label en trek de aansluitingen naar het signaallampje los, precies op de plek waar de schakelaars zaten.

Er is een bovenste en een onderste, gescheiden door een plastic lipje.

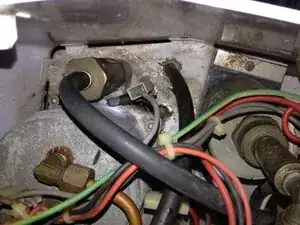

Schroef vervolgens het lipje los waarmee de aardedraad en de waterslang aan de bovenkant van de boiler vastzitten.

Maak het lipje met de aardedraad los.

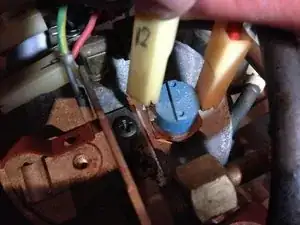

De volgende zijn de twee aansluitingen die in de blauwe thermostaat aan de bovenkant van de boiler gaan.

Label en trek voorzichtig de eerste los...

Nu de tweede aansluiting.

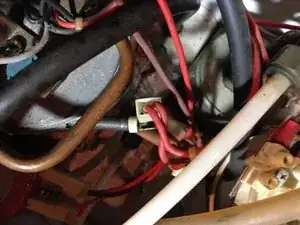

Het volgende dat je eraf moet trekken is de aansluiting die de rode draad verbindt met het kanaal dat buiten de boiler uitsteekt. (Het verwarmingselement)

Vergeet niet om elke aansluiting die je verwijdert te labelen, zodat je weet waar hij naartoe gaat.

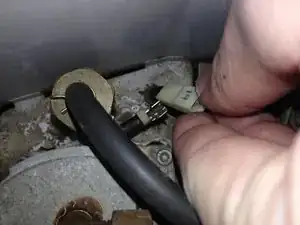

Bij de magneetklep naast de grote ronde boiler zijn er nog twee aansluitingen om te labelen en los te trekken.

Nog steeds niet klaar met labelen en aansluitingen losmaken, deze keer aan de achterkant van de boiler.

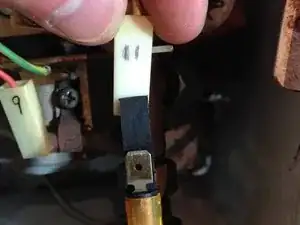

Links van de boiler en een beetje moeilijk te bereiken zit aansluiting nr. 19 (als je mijn manier van labelen hebt gevolgd) dit is de andere aansluiting van het verwarmingselement.

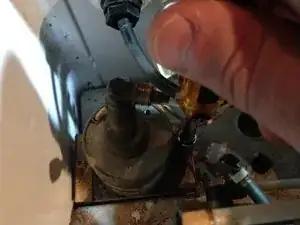

Direct ernaast zie je het overdrukventiel (met de zwarte slang die erbovenuit komt).

Hier zie je de waterinlaatslang die tussen waterreservoir en de pomp inzit.

De slang is aan de onderkant verbonden met de pomp, zodat je hem niet goed kunt zien.

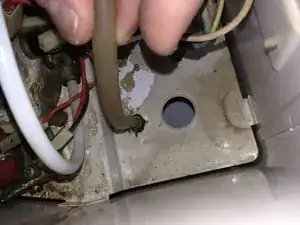

De slang zit vast aan een zwart plastic stuk in de bodem van de behuizing met een metalen klem die je met een tang kunt losdraaien.

Verwijder de slang en pas op dat je de metalen clip niet verliest!

Je kunt nog niet beide uiteinden eraf halen, omdat het uiteinde dat in de pomp gaat nog verborgen is!

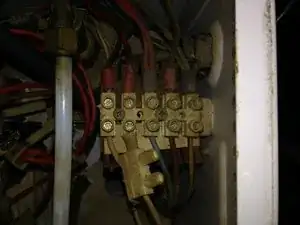

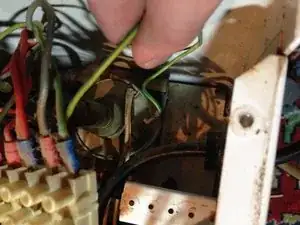

Heel vies maar functioneel, dit is waar de voedingskabel is verbonden met alle draden die we in de vorige stappen hebben losgemaakt.

Je hoeft alleen de kabels aan de rechterkant eruit te halen (onderkant op de foto), te beginnen met de 3 kabels van de voedingskabel. (aarde, bruin en blauw)

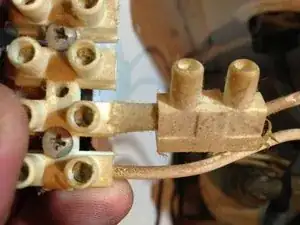

Door het losschroeven van de hele blok kan je het leven hier gemakkelijker maken.

Verwijder vervolgens de twee witte kabels, markeer wel welke draad waar gezeten heeft.

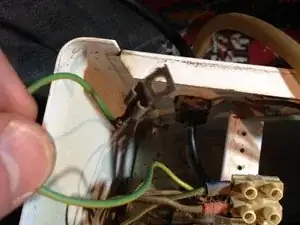

En de aardedraad die naar de waterpomp gaan.

Je kunt nu voorzichtig alle bedrading uit de machine trekken.

Let op eventuele kabels die nog aangesloten zijn of vastzitten!

Vervolgens halen we de zwarte waterslang, die het overdruk ventiel met de watertank verbindt, eraf.

Knijp de slangklem samen die de slang op zijn plaats houdt om hem los te maken.

Label de slangen ook, want ze hebben verschillende lengtes! Gebruik voor het labelen eventueel schilderstape.

Ga verder met de 2e zwarte slang die van het magneet ventiel naar de wateruitlaat aan de voorkant gaat.

Als alle siliconenslangen zijn losgekoppeld, draai dan de fitting los waarmee de stoompijp is verbonden met het stoomventiel.

Haal de stoompijp er via de bovenkant uit.

Bovenop de waterpomp zit een teflon hogedrukslang die moet worden losgeschroefd om de pomp vrij te maken.

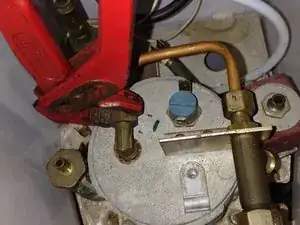

Het stoomventiel is met een koperen leiding verbonden met de bovenkant van de ketel.

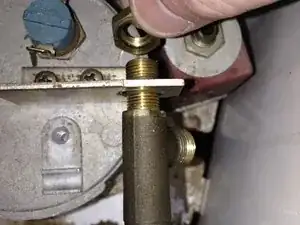

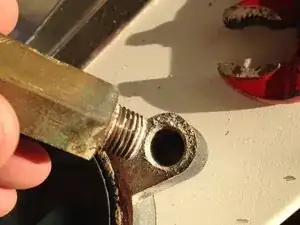

Schroef beide uiteinden los en neem de leiding eraf.

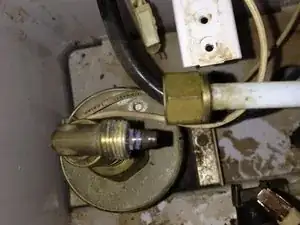

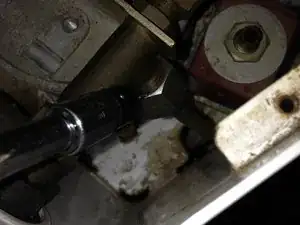

Draai de moer los waarmee het stoomventiel aan de bovenkant van de boiler is bevestigd.

Je kunt het gehele stoomassemblage er nu gewoon uittrekken.

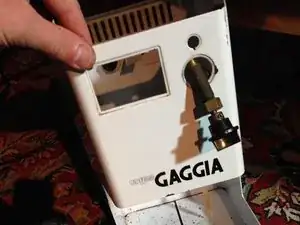

Als je de passende inbussleutel hebt, kun je de stoomgroep ook verwijderen door de zwarte knop los te draaien en de groep naar achteren te trekken.

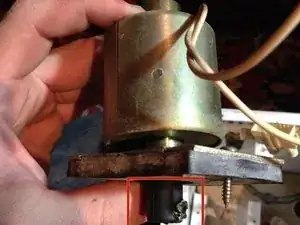

De waterpomp zit gemonteerd op een rubberen trildemper.

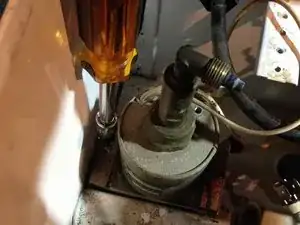

Draai beide schroeven los om de pomp vrij te maken.

Neem de hele pomp uit de machine.

Helaas is het zwarte rubberen trildemper aan de onderkant van de pomp dat oorspronkelijk aansloot op de teflon hogedrukslang kapot, wees voorzichtig met dit stuk want er is misschien geen vervanging!

Laten we eens kijken naar de filterhouder en de zeef aan de voorkant van je machine. Zoals je kunt zien, heeft de mijne roest en grof vuil.

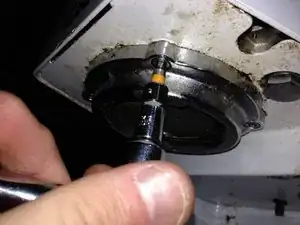

Draai de enkele schroef in het midden van de zeef los.

Het kan zijn dat de zeef op zijn plaats wordt gehouden door vuil en koffie uit het verleden.

Behoorlijk vervuilt!

Het lukte me om het filter te verwijderen door er met een schroevendraaier een beetje aan te draaien.

Er zijn 4 schroeven die de buitenste ring op zijn plaats houden, draai die los en de buitenste ring moet loskomen.

Als de buitenste ring/filterhouder eraf is, komen er nog 2 schroeven tevoorschijn.

Draai deze 2 schroeven los.

Er zit nog een zwarte rubberen pakking op die eraf moet.

Ik weet niet of die nog te koop is, dus kijk even of je deze pakking nog kunt gebruiken. Smeer de nieuwe of oude pakking in met een voedselveilig siliconenvet.

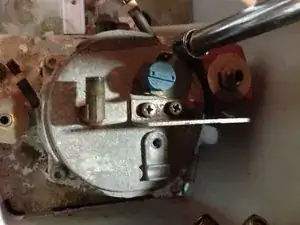

Ga terug naar de binnenkant van de machine en draai de 4 schroeven aan de bovenkant van de boiler los. Let op dat u de schroeven niet verwijdert! Trek de bovenkant van de boiler er voorzichtig af.

Bereid je voor op een vieze smaak.

Ergens onder het wit/bruine spul op de 3e foto zit een zwarte pakking verstopt. Kun je die vinden?

Haal het onderste deel van de boiler eruit.

Ziet er nu erg leeg uit (op de aanslag na dan).

Je kunt het onderste deel van de boiler verder demonteren.

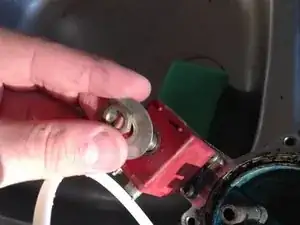

Draai de moer los die het magneetventiel op zijn plaats houdt en trek alle onderdelen eraf.

Draai de 4 schroeven aan de onderkant van het ventiel los en het is vrij.

Het overdrukventiel kan ook worden losgeschroefd en gedemonteerd.

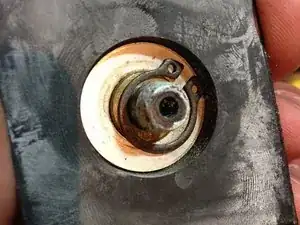

Schroef de ring los dat de klep op zijn plaats houdt.

De voedingskabel kan eruit worden getrokken als je de plastic moer een beetje los draait.

Close-up van de pomp, Ulka H53. Deze pomp is waarschijnlijk niet meer nieuw verkrijgbaar, maar je kunt wel een vervangende type erin zetten.

Ik hoop dat ik een vervanger kan krijgen voor het rubberen trildemper dat hier zat. Als dit niet het geval is is deze makkelijk zelf te maken.
