Inleiding
Is je laptop voortdurend oververhit en valt hij uit? Dit kan te wijten zijn aan een verstopte ventilatieventilator en/of uitgebrande koelpasta op het koellichaam. Thermische pasta is een geleidende pasta die ervoor zorgt dat warmte wordt overgedragen van de elektrische componenten in je laptop naar het koellichaam en uiteindelijk naar de computer. Bespaar jezelf wat geld en leer met deze gids hoe je je laptop lekker koel kunt houden.
-
-
Sluit de laptop volledig af.
-

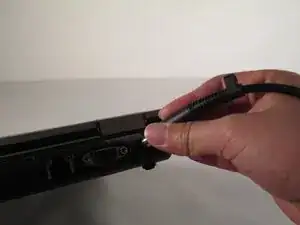

Koppel het oplaadsnoer en alle apparaten los die op de computer zijn aangesloten.
-
-
-

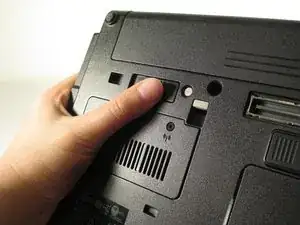

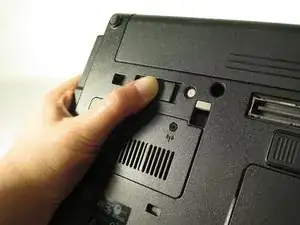

Draai de laptop om en zoek de ontgrendeling van het batterijcompartiment.
-
Schuif de ontgrendeling naar links om de batterij los te maken.
-
-
-

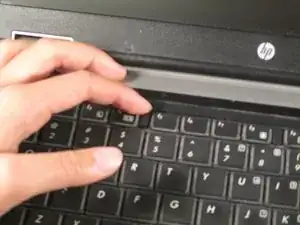

Houd de aan/uit-knop minimaal 10 seconden ingedrukt om de elektrische lading van het moederbord en de interne componenten te laten verdwijnen.
-
Optioneel: Uit veiligheidsoverweging kun je tijdens de reparatie ook een antistatische armband dragen. Hierdoor ben je verbonden met het computerchassis en wordt onbedoelde statische ontlading van je vingers voorkomen.
-
-
-

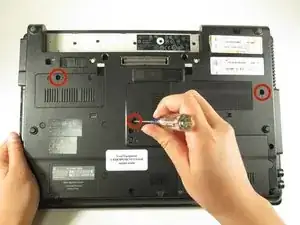

Zoek de 3 Phillips PM 2,5 x 11,0-schroeven aan de onderkant van de computer en draai deze los.
-
-
-
Draai de laptop met de goede kant naar boven en open het scherm.
-

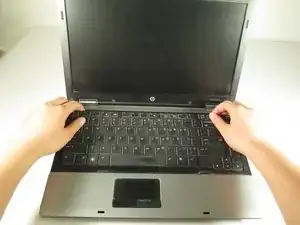

Zoek de 4 toetsenbord tabs. Schuif de lipjes naar u toe.
-
-
-

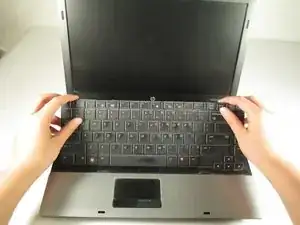

Til het toetsenbord aan de bovenrand op en draai het vervolgens om, zodat de lintkabel zichtbaar wordt.
-
-
-

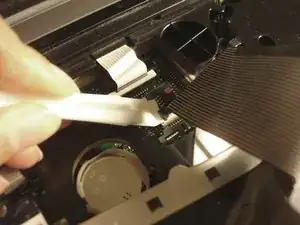

Til met behulp van een spudger beide uiteinden van het plastic lipje op waarmee de lintkabel aan het moederbord is bevestigd .
-
-
-
Sluit de laptop en draai deze ondersteboven.
-
Verwijder de 3 PM 2.0 x 3.0 schroeven waarmee de schakelaar afdekking is bevestigd.
-
-
-

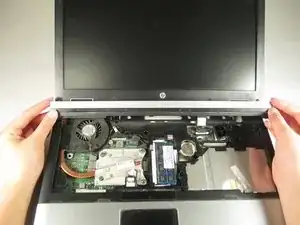

Draai de laptop met de goede kant naar boven en open het beeldscherm.
-

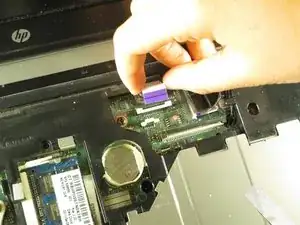

Zoek de lintkabel van de LED-kaart. Til beide uiteinden van het plastic lipje op waarmee de lintkabel aan het moederbord is bevestigd.
-
Schuif de lintkabel van de LED-kaart naar buiten.
-
-
-
Zoek en draai de 2 Torx T8M 2,5 x 7,0 schroeven los waarmee de ventilator aan het moederbord is bevestigd.
-
Koppel de ventilatorkabel los van het moederbord.
-
-
-
Til de ventilator eruit.
-
Verwijder het stof van de ventilator met een kleine borstel en/of perslucht.
-
-
-

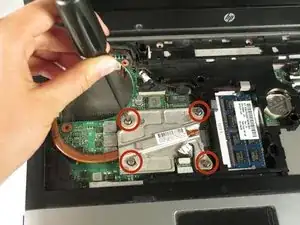

Zoek de 4 Phillips PM 2,5 x 9,0 schroeven waarmee het koellichaam is bevestigd en draai deze los.
-
Een mogelijkheid is om de kabel naast het koellichaam los te koppelen om het verwijderen gemakkelijker te maken.
-
-
-

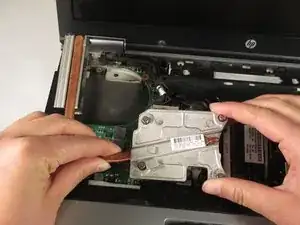

Het kan zijn dat de koelpasta het koellichaam op het moederbord heeft geplakt. Beweeg het koellichaam voorzichtig heen en weer totdat deze los komt.
-

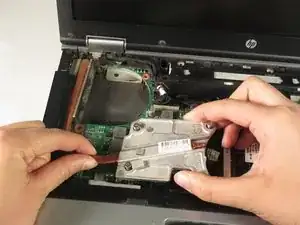

Haal het koellichaam eruit.
-
-
-
Verwijder stof dat in de ventilatieopening van het koellichaam zit met perslucht en/of een kleine borstel.
-
-
-

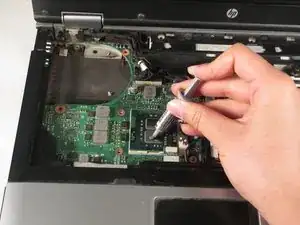

Verwijder de oude koelpasta uit het koellichaam en de CPU met een pluisvrij doekje of wattenstaafje gedrenkt in alcohol.
-
-
-
Laat de alcohol volledig opdrogen.
-
Knijp een kleine hoeveelheid koelpasta op het oppervlak van het onderdeel. De klodders moeten ongeveer zo groot zijn als een rijstkorrel.
-
-
-
Plaats het koellichaam opnieuw in de laptop. Draai de schroeven vast om deze op zijn plaats te bevestigen.
-
Om je apparaat weer in elkaar te zetten, volg je deze instructies in omgekeerde volgorde.
