Inleiding
Er zijn veel goedkope USB-microfoons, sommige zonder naam, sommige modellen zonder een bepaald merk. Ze kunnen in verschillende batches worden gemaakt volgens verschillende standaarden. Deze handleiding laat zien hoe je een ruistoon van 1 kHz kunt corrigeren die is veroorzaakt door een snelkoppeling die door de productiefabriek is genomen. De ruis van 1 kHz wordt veroorzaakt door de USB-pakketten met audio die elke 1 ms worden verzonden en rimpel veroorzaken op de toevoerlijn die niet wordt gestabiliseerd met een voldoende grote condensator - een veelvoorkomende kostenbesparende maatregel.
Gereedschap
-
-
Demonteer de microfoon zoals getoond in de video van een mede-hardwarehacker: https://www.youtube.com/watch?v=DDfCjkH2...
-
De sleutel is: verwarm de lijm – deze is erg stevig, rubberachtig en sterk, in tegenstelling tot gewone smeltlijm. Wees voorzichtig dat je de houder in het midden, die de microfooncapsule vasthoudt, niet te veel verhit. Wrik de bovenkant los, verwarm de lijm en druk het zijrooster in een spiraalvorm zodat het van boven kan worden uitgetrokken.
-
Verwijder de schroeven van de scheidingsplaat en trek het bord eruit. Het wordt weer vastgehouden met dezelfde lijm in de rails.
-

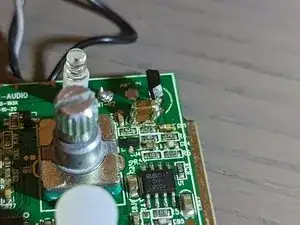

Let op, de condensator is veel kleiner dan waarvoor de pads ontworpen zijn. Om redenen die ik aanneem - kostenbesparing - besloot de fabriek om niet drie maten condensatoren te gebruiken, maar slechts twee.
-
Verwijder de condensator en vervang deze door een grotere. Maak je geen zorgen over de waarde - het hoeft alleen maar de voedingsrail voor de FET glad te strijken. Rimpels in de stroom worden geïntroduceerd als het apparaat elke 1 ms (bij 1 kHz) USB-pakketten verzendt. Deze condensator strijkt die rimpelingen merkbaar glad.
-
Test de microfoon niet buiten de behuizing, want dan hoort u alleen het typische 50 Hz-geluid van het elektrische systeem.
-
Om het apparaat weer in elkaar te zetten, volg je deze instructies in omgekeerde volgorde.
