Inleiding
In deze handleiding kun je zien hoe je de soldeerverbindingen op een moederbord verwijdert en schoonmaakt. In deze handleiding werk ik met een Chinese A13 Allwinner-tablet. Ik moet de soldeerverbindingen van de batterij verwijderen en schoonmaken zodat ik een nieuwe batterij op het moederbord kan aansluiten.
Gereedschap
-
-

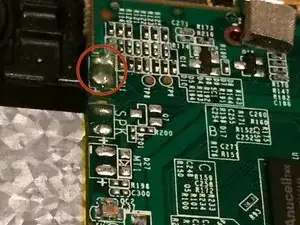

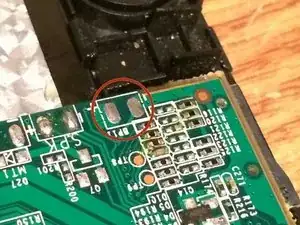

De verbindingen die ik in deze handleiding ga desolderen bevinden zich direct boven de SPK-locatie op de foto.
-
Ga extra voorzichtig te werk als je de soldeerverbindingen van de batterij desoldeert: voorkom ten koste van alles dat je kortsluiting veroorzaakt met je soldeerbout of het desoldeerdraad. Voorkom dus dat de plus- en de minpool contact met elkaar maken. Het beste is om de draden van de batteirj door te knippen voordat je begint.
-
-
-

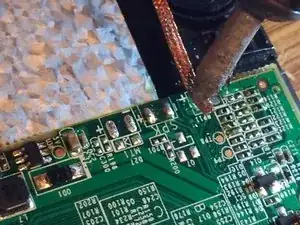

Plaats wat desoldeerdraad op de soldeerverbinding en druk de punt van je soldeerbout erop zodat de draad verwarmd wordt en de oude soldeertin absorbeert.
-

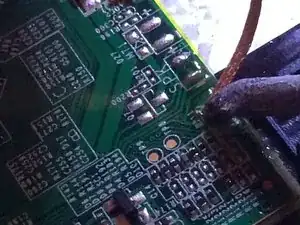

Til het desoldeerdraad en de soldeerbout tegelijkertijd van het moederbord op. Als je dit niet doet kan het soldeer weer hard worden en zorgen dat het draad aan het moederbord vast wordt gesoldeerd. In het ergste geval trek je, als je het desoldeerdraad hard wegtrekt, een soldeerverbinding kapot.
-
-
-
Zo blijven er twee schone soldeerpunten over op het moederbord. Deze zijn klaar om een nieuwe soldeerverbinding aan te gaan.
-
Voor meer handleidingen over soldeervaardigheden en -tips, bezoek je deze pagina.
