Inleiding
Een van de meest angstaanjagende delen van het in elkaar zetten van je eigen computer is het plaatsen van je nieuwe processor met de grote platen vol met pinnen aan de onderkant. Mocht je een aantal pinnen per ongeluk hebben gebogen, geen paniek! In de meeste gevallen kun je de pinnen weer op voorzichtige wijze terugbuigen en hoeft niemand je misstap te weten te komen.
Gebruik deze handleiding om de gebogen pinnen op de processor van je computer (CPU) terug te buigen.
Let op: De mate waarin de pinnen gebogen zijn, zal per geval verschillen. De procedure die in deze handleiding beschreven wordt zou echter op alle situaties van toepassing moeten zijn. Soms zul je echter zien dat de pinnen niet meer terug te buigen zijn omdat ze te ver zijn gebogen. In dat geval zul je zelf die diagnose moeten stellen en op voorzichtige wijze verder moeten werken. Als je processor bij ontvangst al is beschadigd, raden we je aan eerst een poging te doen deze te retourneren voordat je de pinnen zelf terug probeert de buigen. Het zelf terugbuigen van de pinnen kan er namelijk toe leiden dat je garantie vervalt.
Let op: de CPU-pinnen zijn extreem fragiel en hoewel ze buigzaam zijn, kunnen ze slechts een beperkt aantal keer worden gebogen voordat ze breken.
Als er een pin afbreekt, raadpleeg je het pinout-diagram om te zien of de pin die is afgebroken essentieel is of slechts een dummy-pin is. Als het een dummy-pin blijkt te zijn heb je geluk en kun je je CPU installeren volgens de normale procedure.
Deze handleiding maakt gebruik van een AMD Ryzen 7 2700X, maar de procedure heeft ook betrekking op alle pin-grid array (PGA) CPU's, inclusief alle AMD AM2, AM2+, AM3, AM3+ en AM4 contact-CPU's. Deze handleiding heeft geen waarde voor het repareren van land-grid array (LGA) CPU's, zoals moderne Intel CPU's en AMD AM5 CPU’s, aangezien de pinnen zich bij deze CPU's in het moederbordcontact in plaats van op de CPU zelf bevinden.
Gereedschap
-
-
Maak de schade op en schat hoeveel pinnen er gebogen zijn. Dit doe je door de CPU op te pakken en door de rijen pinnen heen te kijken om te zien of je onregelmatigheden kunt zien.
-
Check alle rijen—van beide kanten—om een goed idee te krijgen van welke gebieden reparatie benodigen. Kijk bijvoorbeeld zowel van boven naar beneden als van links naar rechts door de pinnen heen.
-
-
-

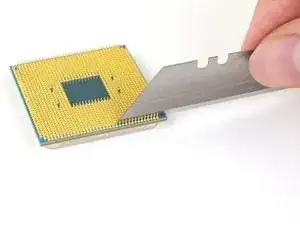

Schuif je mesje op voorzichtige wijze tussen twee van de rijen pinnen heen.
-

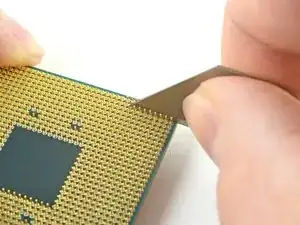

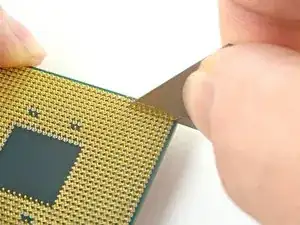

Als gebogen pinnen het pad van het mesje blokkeren, buig je deze op zeer voorzichtige wijze weer terug naar een rechte positie met behulp van de scherpe hoek van het mesje. Buig een pin per keer.
-
-
-

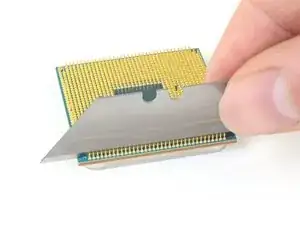

Als je mesje zich eenmaal volledig tussen twee rijen pinnen kan nestelen, kun je het mesje naar één kant kantelen om de pinnen in een rij terug te buigen.
-
-
-
Draai je CPU 90˚ en schuif je mesje in de rij aan de andere kant van de pinnen die je zojuist terug hebt weten te buigen.
-
Zorg dat je je mesje, als je deze in de rij duwt, heen en weer beweegt om de pinnen recht te buigen.
-
-
-

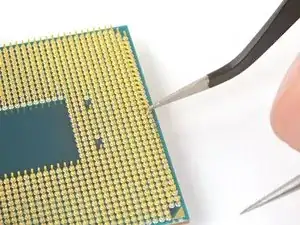

Als alternatief kun je ervoor kiezen om de uiteinden van een pincet zelf om te buigen, zodat je de pinnen makkelijker kunt bereiken.
-
Wees voorzichtig en gebruik niet te veel kracht—de body van het lange potlood geeft je een grotere hefboom dan je in eerste instantie zou verwachten.
-
-
-
Herhaal de laatste vier stappen totdat de pinnen in alle rijen weer zo recht mogelijk omhoog staan.
-
-
-

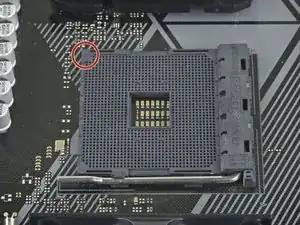

Zorg dat je, bij het plaatsen van de CPU, zeker weet dat de gouden driehoek in een van de hoeken van de CPU op dezelfde plek aanbrengt als de driehoek op het contact op het moederbord.
-

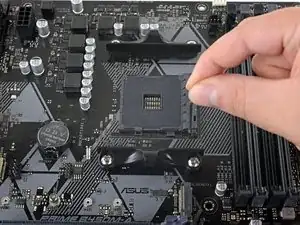

Pak de CPU bij de randen vast en breng deze boven het contact aan.
-
-
-
Laat de CPU in het contact zakken en zorg dat alle pinnen in hun respectievelijke gaten vallen.
-
Als de pinnen niet direct in hun bijbehorende gat vallen, of als slechts één kant van de CPU in het contact valt, verwijder je de CPU en check je de pinnen nog eens.
-
-
-

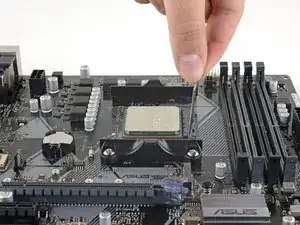

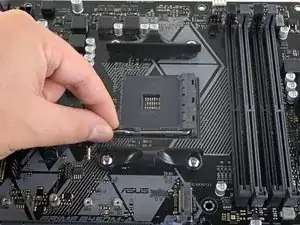

Als de pinnen op je CPU eenmaal recht genoeg zijn en de CPU in het contact is gevallen, sluit je de sluitarm door deze naar beneden te trekken en deze om de sluitlip heen te bevestigen.
-
-
-
Herhaal het open- en sluitproces van op het contact op het moederbord nog vier of vijf keer en voorkom daarbij dat je de CPU aanraakt.
-
Dat is alles! Sluit de sluitarm van het contact en ga verder met het bouwen van je PC!
-
