JBL Flip 4 actieve front luidspreker vervangen

Geschreven door: Ryan Whitlock
  • Reacties: 20
JBL Flip 4 actieve front luidspreker vervangen

Moeilijkheid

Moeilijk

Stappen

4

Tijd vereist

20 minuten

Inleiding

Maakt uw JBL Flip 4-luidspreker abnormale geluiden? Klinkt de speaker anders dan toen je hem voor het eerst kreeg? Als dit het geval is, kunnen de front-action-luidsprekers van uw JBL Flip 4 beschadigd zijn. In deze handleiding wordt uitgelegd hoe u de beschadigde luidspreker verwijdert, zodat u deze door een nieuwe kunt vervangen.

  1. hXpESn4SLMTqyCJT
    hXpESn4SLMTqyCJT
    Kr1XYvYeyV2XusvB
    oggMjxb6wOaJ4qlD

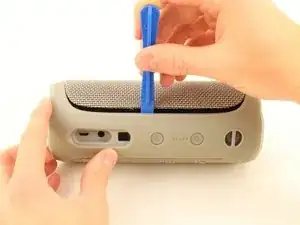

    • Steek het plastic openingsgereedschap in de spleet tussen het deksel en de rubberen rug met de aan/uit knop.

    • Wrik de behuizing los, te beginnen met de zijkant zonder de volume- en bluetooth-knoppen.

    • Bij het loswrikken van het deksel maakt dit een klikkend geluid.

    • Trek het deksel eraf met uw duimen.

  2. JyJny1cFx1nK6LIY

    • Verwijder alle vier de 10 mm JIS #1-schroeven rond de beschadigde actieve front luidspreker.

    • De speakers zijn sterke magneten. Houd metalen gereedschappen of andere magnetische voorwerpen uit de buurt van de luidspreker(s).

  3. 3QKw2PcOMxQX1KbV
    3QKw2PcOMxQX1KbV
    LFvXNFfygMiMkYCE
    WbpsMOTgIZRQ5aaL

    • Plaats het plastic openingsgereedschap onder de losgeschroefde actieve front luidspreker.

    • Wrik de actieve luidspreker los met het openingsgereedschap.

    • Trek de luidspreker er niet uit. Deze is nog verbonden met draden in het apparaat.

  4. xsUyPMZrsaNPOvUH

    • Knip de rode, witte en zwarte draden die op de luidspreker zijn aangesloten door met een kniptang.

    • U dient deze draden opnieuw te solderen wanneer u de nieuwe luidspreker installeert.

    where can i find replacement speaker

    Soan Soram -

    Die Kabel müssen abgelötet werden!

    Sie haben auf der Platine auch eine Steckverbindung.

    Und was nützt die beste Anleitung, wenn man die Lautsprecher nicht bekommt.

    DER - JAK -

    Ersatzlautsprecher habe ich bei Ebay gesehen.

    Oliver Bauer -

Conclusie

Volg deze instructies in omgekeerde volgorde om uw apparaat weer in elkaar te zetten.

Auteur

Ryan Whitlock

Lid sinds: 08/10/18

2292 Reputatie

17 commentaren

And where can you find the replacement part? I cannot find a replacement speaker on the internet…

Sven Meirsman -

Exactly, what is the part number for the internal speaker?

Dan The Menace Brenes -

The part number is: psp00018001

Johankat -

If the magnet comes loose from the speaker how do you get it back on?

Andrew Sumahit -

Replace the entire speaker.

Magnet realignment is crucial for the speaker to perform properly.

Johankat -

Why does this transducer have 3 terminals?

aswinjayan007 -

From what I can read it's for shielding, to reduce interference. But I also read that it would not be very effective.

Looking at the transducer, the white wire is merely connected to the chassis.

It can be omitted, so no need to find a replacement that has a shield lead.

Johankat -

Where I can find the replacement speaker

quesitosmr -

I couldn’t find replacement drivers for the flip 4 so I just duck taped the driver pads, they work ok now.

maxwell mayhew -

It really work??

Le Charo du 35 -

For replacement speakers Google is your friend.

You can find fully disassembled kits for 10-20usd.

Speaker Id: psp00018001

Johankat -

Hello, I live in Brazil, if I open the plastic/cloth part to see if my speakers are damaged will I void my warranty?

Owskee -

I have a Flip 4 where I just replaced the motherboard. However the wires that are attached leading up to splice with the speaker are aluminum. My speakers off the original Motherboard has copper wire. After splicing the 2 together, i checked for continuity and it was successful but i did not have any sound from the speaker. Please Help

Marcus King -

Der Austausch ist nicht das Problem. Aber wo bekomme ich ein Ersatzteil her. Mit der Nummer psp00018001 finde ich im Netz nichts.

michael.bunte -

Ich habe erst vor kurzem Ersatzlautsprecher auf Ebay gesehen.

Oliver Bauer -

Where to find these speakers? Have googled but could not find any that ships to the Netherlands!

Ronald Blaas -

Woher weiß man genau welcher der beiden Lautsprecher kaputt ist oder muss man beide ersetzen?

xtur005 -
