Jura ENA micro 9 afvoerventiel reviseren.

Verwijder alle hulpstukken, zoals het waterreservoir, de lekbak en het deksel van het bonencompartiment.

Haal alle koffiebonen uit de container.

Til het ventilatiedeksel in het midden omhoog en naar buiten.

Druk met de spudger aan beide zijden op het gemarkeerde punt naar binnen. De voorklep rond de aan/uit-schakelaar wordt dan ontgrendeld en je kunt hem aan de voorkant optillen en er schuin uittrekken.

Als er geen zijopeningen zijn voor de spudger, heb je een iets ander model. Bij deze versie moet je de spudger in de opening tussen het voorpaneel en het deksel steken, ongeveer 3 cm van de rand, en dan stevig naar het midden duwen om het te ontgrendelen. Til tegelijkertijd de voorklep een beetje op.

Til de voorklep omhoog.

Verwijder het deksel. Bij het model met de gaten aan de zijkant kun je het er schuin naar voren uittrekken. Bij het andere model moet je het een beetje naar achteren duwen om het los te haken en het dan naar boven tillen.

Draai de twee Torx T15-schroeven los waarmee de zijpanelen bovenaan vastzitten.

De vergrendeling bevindt zich onder de Jura badge op de achterkant. Draai het ongeveer 20 graden linksom en je kunt het verwijderen.

Helaas klemt het heel erg. Niets hielp bij dit apparaat, geen zuignap of stevig plakband. Hier is het geopend met een ietwat rustieke methode:

Twee kleine gaatjes werden een paar millimeter diep geboord, waarna er twee kleine schroefjes in werden geschroefd. Met een tang kon de badge uiteindelijk worden gedraaid en verwijderd.

Zo ziet het er achter het embleem uit. Het vergrendelingsmechanisme is vastgezet met een ovale schroef. Het lijkt op een klinknagel. Je hebt een speciaal ovaalkopbitje nodig om het te openen; indien nodig kun je een tang gebruiken.

Draai de ovale schroef los.

Duw de vergrendeling stevig omhoog tot de aanslag.

De vergrendelingen moeten uit de openingen worden getild. Ze bevinden zich ongeveer 1,5 cm van de rand aan de boven- en onderkant en 7 cm van de voorste rand aan beide kanten.

Zo zien de wigvormige sluitingen eruit.

Leg de machine op zijn zijkant.

Til het zijpaneel ongeveer 7 cm van de voorkant op met ongeveer 3 mm. Hierdoor kan de sluiting uit de opening komen. Gebruik een sterk stuk gereedschap, bij voorkeur van kunststof.

Positie van de wigvormige inkeping: 7 cm van de voorste rand, 1,5 cm van de boven- of onderrand.

Laat het gereedschap op zijn plaats. Steek een plectrum in de opening op 7 cm van de voorkant, zodat de wigvormige inkeping niet meer in de opening kan grijpen. Trek het gereedschap eruit.

Steek op dezelfde manier een andere plectrum in de tegenoverliggende rand.

Duw het zijpaneel stevig naar achteren. Het kan een beetje klemmen en misschien moet je een plastic hendel gebruiken om te helpen.

Verwijder het zijpaneel en leg het opzij.

Herhaal dit proces voor het andere zijpaneel.

Maak de vergrendelingen aan de bovenkant van de binnenste afdekplaat los.

Klap het binnendeksel naar beneden en til het eruit. De zetgroep wordt zichtbaar.

Op de derde foto zie je de andere kant van de machine.

Trek de siliconenslang los met een pincet of punttang.

Draai de Torx T20 machineschroef links in het midden los.

Draai de Torx T20 machineschroef rechts in het midden los.

Draai de Torx T15-schroef rechtsonder los.

De brouwunit is vrij, kantel hem er voorzichtig aan de onderkant uit en neem hem uit het apparaat.

De aandrijving bevindt zich aan de linkerkant en de pulpschep is rechts te zien.

Draai de twee Torx T15-schroeven los waarmee de aandrijving is bevestigd.

Ontgrendel de bruine pulpschep aan bovenzijde.

Trek de pulpschep naar onder toe en leg deze opzij.

Draai de twee Torx T20 machineschroeven los waarmee de aandrijving aan de bovenste zuiger is bevestigd.

Til het deksel met de koffieafvoerslang eraf.

Trek de metalen bevestigingsplaat uit de bovenste zuiger. Noteer de positie voor latere montage. De deksel heeft een pin die in het corresponderende gat op de plaat moet passen.

Draai de schijf totdat deze naar de bovenkant loskomt van de brouwunit.

Druk de vergrendelingen opzij met je vinger of een spudger en til het deksel eraf.

Herhaal dit voor de kap aan de andere kant.

In deze stap worden de twee geleideplaten links en rechts verwijderd.

Til de twee geleideplaten weg. Kijk goed hoe ze aan de bovenkant van de zuiger zijn bevestigd voor latere montage.

Duw het afvoerventiel naar beneden eruit.

De as van de onderste zuiger is links en rechts geborgd met twee borgringen. Gebruik een scherp voorwerp en hef de twee borgringen eraf.

Druk de as eruit.

Nu kun je het hele mechanisme een beetje opzij draaien en de zuiger eruit duwen. Verdere demontage is mogelijk, maar niet noodzakelijk. Let erop dat er bovenaan onder de vork nog twee metalen ringen zitten; deze moeten blijven zitten en mogen niet verloren gaan.

Draai de kruiskopschroef in de zeef van de onderste zuiger los en demonteer de zuiger.

Draai de kruiskopschroef op de zeef van de bovenste zuiger los en til de zeef eraf.

Druk de vergrendeling aan de zijkant van de zuiger in en trek de crèmeklep naar boven.

De brouwunit is nu gedemonteerd. Nu moet je alle onderdelen goed schoonmaken, de afdichtingen op de bovenste en onderste zuigers vervangen en deze en de cilinderwand dun invetten met voedselveilige siliconen. De afvoerklep moet nu ook gereviseerd worden.

Verwijder de twee Torx T8-schroeven waarmee het deksel vastzit.

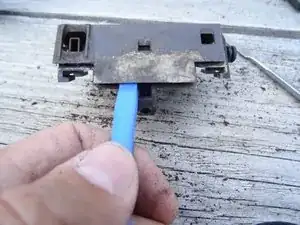

Verwijder het deksel met een plastic gereedschap en leg het opzij.

Trek de klem op de connector eruit met een spatel. Verlies de clip niet.

Maak de watertoevoer los uit de vergrendelingen en draai hem iets omhoog.

Til nu voorzichtig het klephuis uit de houder met behulp van een kunststof gereedschap. Druk de witte klepstoter in zodat deze uit de opening kan glijden.

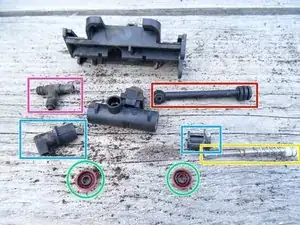

Nu kun je het ventiel volledig demonteren:

Trek eerst de klepstoter er helemaal uit.

Koppel de watertoevoer los.

Verwijder de connector van de houder.

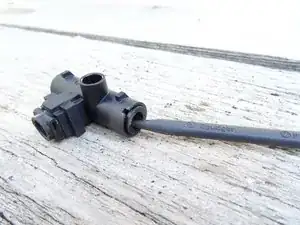

Trek de twee deksels op het klephuis eraf.

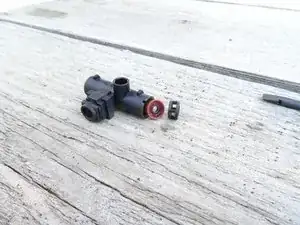

Aan de onderkant zijn twee afdichtingen zichtbaar. Haal ze eruit.

Er zit echter nog een derde afdichting enigszins verborgen in het klephuis. Verwijder eerst de plastic huls erboven.

Dan kun je ook de laatste afdichting eruit trekken, bijvoorbeeld met een pincet.

Alle onderdelen moeten nu grondig worden gereinigd.

Vervang alle afdichtingen en smeer ze in met siliconen die geschikt zijn voor voedingsmiddelen.

Er zitten twee afdichtingen op de connector, een dunnere en een iets dikkere, en ook op de waterinlaat.

De richting van de lipafdichting is heel belangrijk: de lippen wijzen altijd in de richting van de druk. De middelste ring wordt daarom eerst met de platte kant naar binnen geschoven, gevolgd door de plastic huls. De volgende ring wordt geplaatst met de platte kant naar buiten. De ring aan de andere kant heeft ook de platte kant naar buiten.
