Jura Impressa C E F modellen Koffie-uitloop vervangen.

Deze handleiding is geschikt voor bijna alle Jura-apparaten en gelijksoortige apparaten van onder meer AEG en Krups.

Verwijder het waterreservoir.

Draai de ovale schroeven los met geschikt gereedschap. Als je er geen hebt, gebruik dan een tang, maar ga voorzichtig te werk! Het is een goed idee om ze later te vervangen door “normale” schroeven.

Onder de twee deksels zitten twee schroeven, meestal TX 15. Draai ze los. Til de bovenkant op en verwijder ze. Het is mogelijk dat ze een beetje klemmen.

Duw de twee zijdelen ongeveer 1 cm naar achteren. Vaak klemmen deze onderdelen. Steek zo nodig een plastic tool in de spleet tussen de voorkant en de zijdelen en maak de spleet voorzichtig wijder. Daarna is het als het goed is makkelijker om de zijdelen te verwijderen.

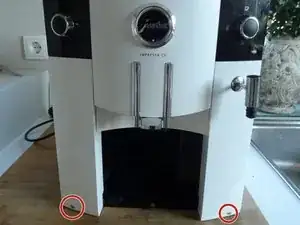

Draai de twee Torx T10-schroeven aan de onderkant van het front los.

Draai de Torx T15-schroef rechts los.

Draai ook deze Torx T15-schroef aan de linkerkant los.

Vervolgens kun je het front verwijderen. Het zit nog met twee grendels vast aan de bodemplaat. Til het apparaat iets op, maak de twee vergrendelingen los en verwijder het front.

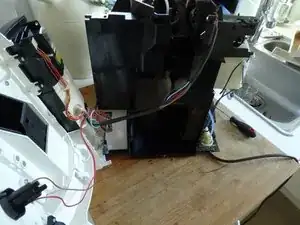

Open de voorkant zo ver mogelijk.

Maak de klem van de stoomslang los en trek de slang eraf.

Haal de dikke kabel uit de twee houders aan de binnenkant van het front.

Draai de vier Torx T10 schroeven los waarmee de houder van de koffieuitloop vastzit.

Verwijder de inlaattrechter als je dat nog niet hebt gedaan. Deze is bovenaan bevestigd met twee Torx T10-schroeven. (Op de foto zijn deze al verwijderd).

Dit zijn de bevestigingsmagneten voor de glijplaten. Zorg ervoor dat ze niet kwijtraken.

Gebruik een beetje kracht om de koffie-uitloophouder weg te tillen.

Verwijder de koffieuitloop naar boven.

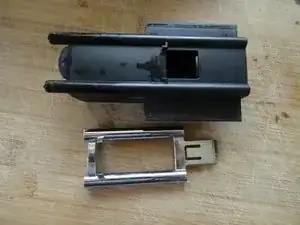

Op de koffie-uitloop is een decoratief deksel bevestigd. Het wordt op zijn plaats gehouden door een sluiting. Maak het los.

Er zit nog een verdeelpijpje in. Maak de vergrendeling aan de bovenrand los en verwijder het pijpje.

Maak het alles goed schoon of vervang het door een nieuwe.

De koffie-uitloop kan op en neer worden bewogen, maar moet in elke positie blijven staan. Twee schuifplaatjes worden op hun plaats gehouden door magneten aan de achterkant van de houder. Zorg ervoor dat deze magneten niet verloren gaan.

Aan de achterkant van de koffie-uitloop zitten vier pinnen. Steek deze in de corresponderende gaten in de schuifplaatjes. Het is een beetje lastig om de houder en de koffie-uitloop tegelijk te installeren en vast te schroeven.

Controleer of de uitloop tegen lichte weerstand kan worden bewogen en in elke positie blijft staan.
