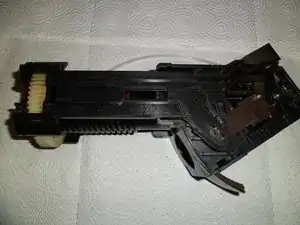

Jura Impressa C E F modellen brouwunit demonteren.

Bij het de-installeren van een Jura brouwgroep zit maar één schroef (in de metalen zeef, het is een PH2). Alles is eenvoudig in elkaar te klikken.

Eerst trek je de koffieslang eraf. Gewoon los trekken.

Verwijder ook de slang aan de andere kant.

Trek de klep eraf. Hij is bovenaan vastgeklikt. Hij is erg flexibel.

Op de foto's hier heb ik een zetgroep gebruikt die al is schoongemaakt. Vaak vind je echter een vrij vuile zetgroep, vettig en verstopt met koffiekruimels. Maak hem schoon en ontvet hem met keukenpapier, tandenstokers en afwasmiddel.

Hier zie je de clip van de klep, en ook het witte deel dat de koffieslang op zijn plaats houdt.

Het bovenste deel van de koffiebuis zit ook vastgeklemd. Draai het en druk op de clips. Het zal losklikken. Er is geen afdichtring. De afdichtring voor deze aansluiting zit in de bovenste koffiepiston bovenop het slangetje van de Crema-afsluiter. Ik laat het later zien.

Het deksel over het witte tandwiel heeft 4 klemmetjes, één op elke hoek. Gebruik een kleine schroevendraaier om het op te tillen.

Maak nu de zijklep los. Deze heeft 4 klemmetjes. Je kunt ze openen door er met een vingertop of een kleine schroevendraaier op te drukken.

Detail van de vier clipjes. Wees voorzichtig, ze kunnen breken.

Ik weet niet hoe dit stuk heet. Het kan gemakkelijk worden losgemaakt zoals op de foto's.

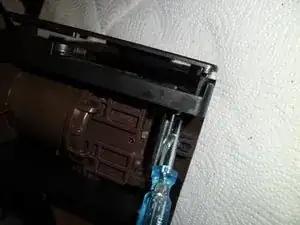

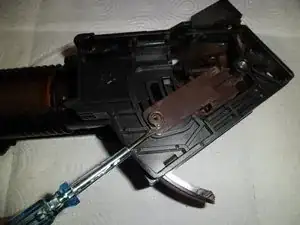

Er is een kleine metalen ring. De schroevendraaier wijst ernaar. Til het omhoog.

Aan de andere zijde dezelfde procedure.

In de brouwunit zitten in totaal VIER metalen ringen. Eén aan dit deel aan elke kant, en één aan de binnenkant van het mechaniek aan elke kant.

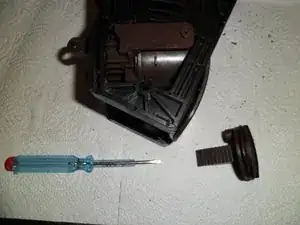

Markeer de bovenzijde van het witte tandwiel. Als het ondersteboven gemonteerd is kan het bij montage niet goed draaien. LET OP DUS.

Draai het tandwiel eruit en trek de bovenste cilinder (zuiger) eruit.

Nu kun je de o-ring vervangen.

Als een beschadigde afdichting het probleem was en je wilt de brouwgroep niet tot het einde toe ontleden, dan kun je nu beginnen met de montage. Maar denk er eens over na: aan de onderste zuiger van de zetgroep zit een tweede afdichtingsring deze kan ook beschadigd zijn.

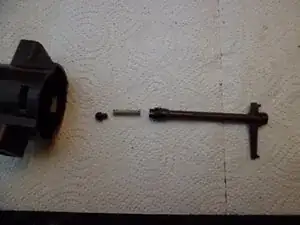

In de bovenste zuiger zit een pijpje dat een beetje kan worden gedraaid en er dan kan worden uitgetrokken. Voorzichtig. Aan beide uiteinden zitten zwarte o-ringen. Let op de positie van dat stuk!

Het cremaklepje zit onderaan de buis. Het zorgt voor een goede smaak en een mooi schuim omdat de koffie langs de halve bol wordt geperst.

Hij bestaat uit een veer en een halfronde plunjer. Beide kunnen gemakkelijk worden verwijderd en gereinigd.

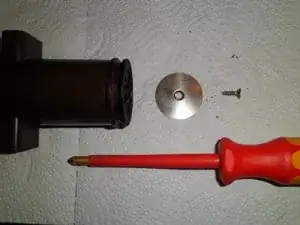

Aan de andere kant van de zuiger zit het koffiezeefje, dat op zijn plaats wordt gehouden door een PH2-schroef. Schroef deze los, verwijder de zeef en maak deze en de zuiger schoon.

Om bij de onderste zuiger te komen, moet je de aftapklep eraf duwen.

Misschien is de aftapkraan al van de brouwgroep gevallen omdat hij alleen op zijn plaats wordt gehouden door de twee zijafdekkingen van de brouwgroep. Geen paniek, de klep kan gewoon weer op zijn plaats worden geduwd.

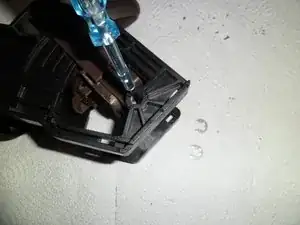

Verwijder nu de as. Binnenin zitten twee borgringen. De schroevendraaier wijst er één aan. Gebruik de schroevendraaier om deze borgringen te verwijderen.

Duw nu de as door het chassis. Als de brouwunit smerig en vettig is, zal hij slecht bewegen - leg de brouwunit dus op de zijkant en duw de as met de schroevendraaier eruit.

Draai de onderste aandrijving zoals op de foto. Op dit moment zouden de twee eerder genoemde schuifringen eruit moeten vallen.

Nu kun je ook een schroevendraaier gebruiken om de onderste zuiger eruit te duwen. Let van tevoren op de exacte positie van de zuiger, deze is asymmetrisch. Het pijpje van de aftapkraan kan maar op één manier worden gemonteerd om het hete water in de brouwkamer te laten lopen. Een verkeerde installatie kan de zetgroep beschadigen.

De geleiding van de onderste zuiger kan ook van de brouwgroep worden getrokken. De eerste foto laat de juiste positie van de zuiger en de geleider zien zoals deze hoort te zijn.

Het tandwiel van het geleidingsmechanisme kan een beetje worden gedraaid en ook worden losgetrokken van de brouwunit. Op de tweede foto is ook de afdichtingsring van de onderste zuiger te zien.

Als er tijdens het brouwen veel water in het bakje onder de zetgroep staat, kunnen ook de afdichtingen in het afvoerventiel defect zijn. Er zijn speciale instructies. om deze te vervangen.
