Jura Impressa C E F modellen thermoblok vervangen.

Deze handleiding is geschikt voor bijna alle Jura-apparaten en gelijksoortige apparaten van onder meer AEG en Krups.

Verwijder het waterreservoir.

Draai de ovale schroeven los met geschikt gereedschap. Als je er geen hebt, gebruik dan een tang, maar ga voorzichtig te werk! Het is een goed idee om ze later te vervangen door “normale” schroeven.

Onder de twee deksels zitten twee schroeven, meestal TX 15. Draai ze los. Til de bovenkant op en verwijder ze. Het is mogelijk dat ze een beetje klemmen.

Duw de twee zijdelen ongeveer 1 cm naar achteren. Vaak klemmen deze onderdelen. Steek zo nodig een plastic tool in de spleet tussen de voorkant en de zijdelen en maak de spleet voorzichtig wijder. Daarna is het als het goed is makkelijker om de zijdelen te verwijderen.

Het thermoblok is hier rood gemarkeerd.

Er zijn drie aansluitingen voor water en/of stoom.

Drie kabeldoorvoeren.

Eén thermokoppel.

Trek eerst de klemmen van de slangaansluitingen los en trek dan de slangen eruit.

Verwijder vervolgens de voedingskabels: een grijze kabel die naar de thermische zekering leidt, een blauwe kabel rechtstreeks vanaf de verwarming (kan er later ook worden uitgetrokken) en de groen/gele beschermende kabel wordt losgeschroefd.

Twee kleine blauwe kabels leiden naar de thermische sensor, die wordt losgeschroefd.

De zeskantige schroef in het midden kan worden losgedraaid.

Schroef de slanggeleider los, dan is het blok vrij.

Hier is het blok. Als je geluk hebt, kun je verstoppingen uit de openingen duwen met een draad. Meestal werkt dit echter niet. Het blok kan niet worden geopend en moet dan worden vervangen.

Dit is de thermische zekering. Verwijder eerst het kabelschoentje, schroef het dan los en bevestig het en de kabel weer aan het nieuwe blok, evenals de geel-groene aardekabel.

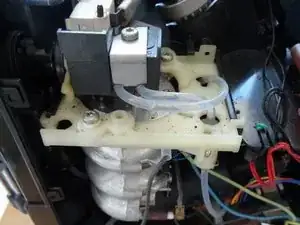

Voor de installatie moet de lichtgekleurde drager worden verwijderd door de gemarkeerde schroef los te draaien.

Hij is bevestigd met twee haken en kan worden opgetild met een schroevendraaier.

Het stoomventiel wordt bediend via een plastic schijf met een kruisvormige insnijding. Om het los te maken, trek je voorzichtig het hele voorpaneel naar buiten, waarna de hele eenheid eruit kan worden getrokken.

Nu zie je waarom dit allemaal nodig was: aan de achterkant van de drager zit een uitsparing. Daarin zit losjes de borgmoer voor de grote schroef waarmee het blok vastzit.

Deze wordt gebruikt om het nieuwe blok eerst in de drager te schroeven.

En nu alle stappen weer in omgekeerde volgorde doorlopen!
