Jura Impressa E4 - E8 (nieuwe modellen) uitbouwen van de brouwunit.

Geschreven door: VauWeh
  • Reacties: 2
Jura Impressa E4 - E8 (nieuwe modellen) uitbouwen van de brouwunit.

Moeilijkheid

Gemiddeld

Stappen

9

Tijd vereist

Geen schatting

Inleiding

Let op: verwijder altijd eerst de stekker uit het stopcontact voordat je gaat demonteren.

De brouwunit is een verdere ontwikkeling van het oudere model, er zijn een paar extra onderdelen. De demontage lijkt erg op de oude modellen.

  1. ZdtmFZBSXHPrbaT3

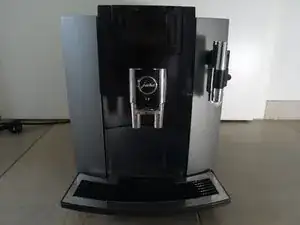

    • Nooit vergeten: trek de stekker uit het stopcontact!

    • Verwijder alle hulpstukken: Koffieresidubak, lekbak, waterreservoir en koffiebonen.

    • Trek de klep over het waterreservoir naar achteren eraf.

  2. X2TM1hOZooFGmJcg

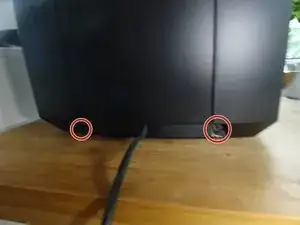

    • Helemaal onderaan de achterkant zit een obstakel: twee schroeven met ovale kop die eruit zien als klinknagels. Ze kunnen worden losgedraaid met speciaal gereedschap. Bij iFixit is de Ovaal bit onderdeel van gereedschapscollecties, je kunt het ook krijgen bij Jura-dealers of vinden op internet. De fabrikant wil de toegang bemoeilijken!

    • Je kunt zo'n gereedschap ook eenvoudig zelf maken.

    • Draai de twee ovale schroeven los.

    These oval screws are the devil :-)
    I used a hex driver that was a close fit, then tapped it on to firm up the hold.
    Once I removed these screws, I did NOT put them back.
    I used some spare T10 Torx screws instead.
    They'll be easier to remove next time.

    David Moore -

  3. 3XVYshtL1W1QQQFo
    3XVYshtL1W1QQQFo
    GJANdxhVXBDTR2gg
    RdJ4QIhmYQqatDDh

    • Het zijpaneel aan de kant van de watertank zit nog vast met twee Torx T15-schroeven. Draai ze los.

    • Het zijpaneel met de schakelaar zit helemaal onderaan aan de voorkant vast met een Torx T15-schroef. Draai deze los.

  4. TFdbFpKPLETPXtDn
    TFdbFpKPLETPXtDn
    nIPgNjvXdwbxqCxq
    6jbWnDgJZP5veVTx

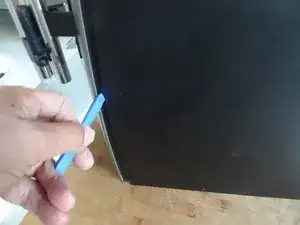

    • Schuif het zijpaneel met de aan/uit-schakelaar iets naar achteren en trek het er aan de onderkant uit. Verwijder het zijpaneel met de aan/uit-schakelaar nog niet helemaal.

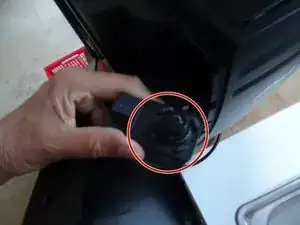

    • Draai de aan/uit-schakelaar iets met de klok mee en verwijder hem. Leg het zijpaneel opzij.

    • Til het zijpaneel op het waterreservoir iets omhoog en trek het er aan de onderkant uit. Je kunt het dan verwijderen en aan de kant leggen.

    • Het is een beetje lastig om het zijpaneel terug te plaatsen. Er moeten veel bajonetten tegelijk in worden gehaakt. Het is makkelijker als je de watertank drager een beetje omhoog duwt met je vingers terwijl je het zijpaneel erin schuift. Laat het dan naar beneden glijden.

  5. H2B2SoXaji2M1RNh
    H2B2SoXaji2M1RNh
    OSKKmjxnQMExk34a
    fH2qARAQHPNlbgBX

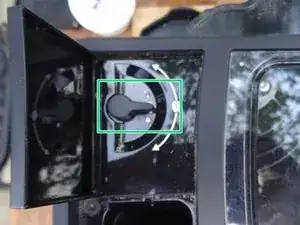

    • Trek de stelschroef van de molen omhoog.

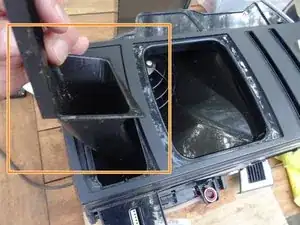

    • Til de vulopening voor poeder naar buiten.

    • Draai de Torx T15-schroef op het bonenreservoir los.

    • Draai de laatste twee schroeven los die het bovenste deel nog op zijn plaats houden.

    • Nu kun je het bovenste paneel verwijderen, het klemt een beetje.

    • Dit is genoeg voor de meeste reparaties, mogelijk moet je ook de achterkant losschroeven en verwijderen.

    On the E8 there are 2 more screws that need to be removed that aren't described here.
    They are easy to spot so no stress.

    Just saying for any E8 repairers out there :-)

    David Moore -

  6. PVbTcXUtAZf4mQy1

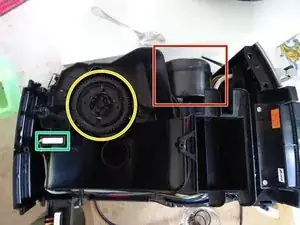

    • Hier het bovenaanzicht.

    • Verwarmingselement.

    • Koffiemolen.

    • Sensor voor gemalen koffie.

  7. XfbRguXCynrKADNK

    • Boven de zetgroep zit een klepje. Verwijder eerst de siliconenslang.

    • Draai de Torx T15-schroef los.

    • Maak de klep bovenaan los en til hem eruit.

  8. SHhIuO5pce5BosZu
    SHhIuO5pce5BosZu
    ANUaKySMrLQRNkht

    • Draai de Torx T15 schroef los en verwijder de afvoerkanaal.

    • Trek de siliconenslang aan de bovenkant van de zetgroep los.

  9. WJTofjVKDsPfTwuk
    WJTofjVKDsPfTwuk
    pMTmMImNLsnSJHhl

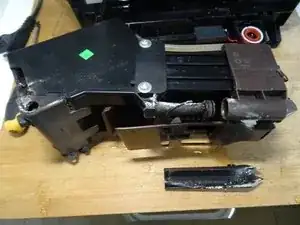

    • De brouwunit wordt vastgezet met drie diepliggende Torx T15 schroeven. Je hebt een schroevendraaier met een lange schacht nodig.

    • Draai drie Torx T15-schroeven los.

    • Til de brouwunit er voorzichtig uit.

Conclusie

Voer de stappen in omgekeerde volgorde uit om het apparaat weer in elkaar te zetten.
