Jura Z modellen de doorloopverwarming vervangen.

Verwijder eerst de lekbak met pulpcontainer, waterreservoir, en koffiebonen reservoir deksel.

Draai de machine met de achterkant naar je toe.

Verwijder het Jura embleem door het een paar millimeter linksom te draaien.

Verwijder het Jura-embleem.

Er zitten twee schroeven met een ovale kop onder het Jura-symbool. Deze moeten worden losgedraaid.

Deze schroeven hebben een ovale kop waardoor ze op klinknagels lijken (Afb. 2). Je hebt een speciale moersleutel of het Ovaal bit van Fixit nodig om ze te openen. Hier is een doe het zelf handleiding. Indien nodig kun je ook een nijptang gebruiken. Jura wil ons uit onze eigen machines houden!

Druk het achterpaneel iets omlaag en verwijder het.

Trek het rechter zijpaneel - gezien vanaf de voorkant - naar achteren en verwijder het.

Draai de Torx T15 schroef aan de voorkant van het zijpaneel los.

Er zit een klepje over de zetgroep in het zijpaneel. Het deksel zit aan de bovenkant vast met twee ovaalkopschroeven. Draai ze los en verwijder het deksel.

De zetgroep wordt zichtbaar.

In deze stap moet het deksel worden verwijderd.

Verwijder de poederschacht en alle koffiebonen.

Het deksel is bevestigd met drie Torx T15 schroeven. Je kunt ze gemakkelijk vinden onder de afdekkingen, inclusief het kleine afdekkapje linksachter.

Draai de twee kruiskopschroeven op het bonenreservoir los en verwijder het bonenreservoir.

Til het deksel omhoog en naar buiten.

Trek het linker zijpaneel naar achteren en verwijder het.

Hier is een van de twee doorstroomverwarmers verwijderd.

Een weerstandsmeting geeft een indicatie of de verwarmer defect is. Maak een van de kabelschoenen los. Als de weerstand oneindig of nul is, is alles duidelijk... De weerstand moet tussen 40 en 50 Ohm liggen. Er kan echter ook kortsluiting zijn tussen het verwarmingselement en de metalen behuizing, in dat geval moet de weerstand oneindig zijn.

Om te controleren of het verwarmingselement verstopt is met kalk, moet je de twee drukslangen loskoppelen en erin blazen. De lucht zou vrij makkelijk bij de uitgang eruit moeten komen.

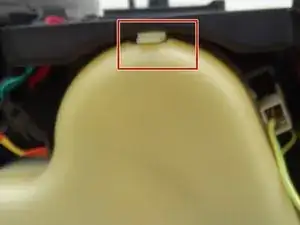

Draai de Torx T15-schroef op het deksel boven de doorstroomverwarmers los.

Trek het deksel eraf. De twee doorstroomverwarmers worden zichtbaar.

De steun van de doorstroomverwarmer is bevestigd met één, iets verzonken schroef. Draai deze Torx T15-schroef los.

Trek de steun van de doorstroomwaterkoker naar buiten. Deze zit nog vast aan de bovenkant.

Draai de schroef op het verwarmingselement dat moet worden vervangen los. Let op de borgmoer aan de achterkant.

Maak de stekkers van de sensorkabels voorzichtig los. Onthoud voor de montage welke sensor is aangesloten op het rode en welke op het groene kabelpaar. Maak eventueel eerst een foto.

Verwijder het verwarmingselement. Het is nog steeds verbonden met slangen en kabels.

Verwijder de kabelschoenen van de verwarmingsaansluitingen.

Draai beide Torx T25-schroeven uit de houders op de thermische zekeringen. Verwijder de thermische zekeringen.

Draai de Torx T25-schroef op het oogje van de geel/groene veiligheidskabel los. Maak de kabel los.

De thermische sensor mag blijven zitten. Deze is echter vaak defect en moet dan vervangen worden. (De machine meldt dan Fout 4).

Nu moeten alleen nog de slangen worden aangesloten. Ze zijn bevestigd met clips.

De klemmen zijn eenvoudig te openen en te sluiten: gebruik een platbektang zoals op de foto en knijp ze samen. Het klemplaatje valt er meteen uit en laat de klemring los, die vervolgens met de tang kan worden samengedrukt en weggeduwd.

Als de klemmen open zijn, kan de slang er met een beetje kracht worden afgeschoven.
