Jura Z modellen de transformator vervangen.

Geschreven door: VauWeh
  • Reacties: 5
Jura Z modellen de transformator vervangen.

Moeilijkheid

Gemiddeld

Stappen

11

Tijd vereist

Geen schatting

Inleiding

Let op: verwijder altijd eerst de stekker uit het stopcontact voordat je gaat demonteren.

De transformator kan defect raken, vooral als er van bovenaf water op druppelt. Lekkages bij de verwarmingselementen en het uitlaatventiel moeten beslist worden verholpen. Een typisch storingspatroon is wanneer de machine helemaal niet meer ingeschakeld kan worden, of wel ingeschakeld kan worden, het magneetventiel een paar keer luid klikt, maar de zetgroep niet in beweging komt en er dan “storing 8” (brouwunit niet geplaatst) op het display verschijnt.

  1. FwKlEAJaADuD2aA6

    • Let op: verwijder altijd eerst de stekker uit het stopcontact voordat je gaat demonteren.

    • Verwijder eerst de lekbak met pulpcontainer, waterreservoir, en koffiebonen reservoir deksel.

  2. rGN5SMg2lk1bSrhW
    rGN5SMg2lk1bSrhW
    rdSSeyYnbtYKIEF1
    2JNPDZiJwGfnwZoP

    • Draai de machine met de achterkant naar je toe.

    • Verwijder het Jura embleem door het een paar millimeter linksom te draaien.

    • Als dit moeilijk gaat, helpt een zuignap.

    • Verwijder het Jura-embleem.

    Ich musste bei einer Impressa Z9 das Emblem gegen den Uhrzeigersinn drehen um es zu lösen.

    Arne Staats -

  3. cCce1bEjrGlXCZy3
    cCce1bEjrGlXCZy3
    GroKyfWXVgZAfFmW

    • Er zitten twee schroeven met een ovale kop onder het Jura-symbool. Deze moeten worden losgedraaid.

    • Deze schroeven hebben een ovale kop waardoor ze op klinknagels lijken (Afb. 2). Je hebt een speciale moersleutel of het Ovaal bit van Fixit nodig om ze te openen. Hier is een doe het zelf handleiding. Indien nodig kun je ook een nijptang gebruiken. Jura wil ons uit onze eigen machines houden!

    Hi there - really trying to find the tool to use for this. Please advise. Is there a link to it that I can buy?

    Deborah Lack -

  4. PpEOmOOCDrItpmqR
    PpEOmOOCDrItpmqR
    LxaeHweHjBMwJ3Rp

    • Druk het achterpaneel iets omlaag en verwijder het.

  5. 6THnSSBH4uwKdDMs

    • Trek het rechter zijpaneel - gezien vanaf de voorkant - naar achteren en verwijder het.

    • Dit klemt soms een beetje.

    In Schritt „5“ fehlt der Hinweis auf die noch zu entfernende Schraube unten am vorderen Teil der Seitenwand.

    graefinvveldenz -

  6. uUQvhULQYKBJWAGa
    uUQvhULQYKBJWAGa
    MTJrPqLUwTkSJwrm
    SpMB3PfDnkQiFKSP

    • In deze stap moet u de schroeven van het linker zijpaneel verwijderen, maar het zijpaneel zelf wordt pas verwijderd nadat de deksel is verwijderd.

    • Draai de Torx T15 schroef aan de voorkant van het zijpaneel los.

    • Er zit een klepje over de zetgroep in het zijpaneel. Het deksel zit aan de bovenkant vast met twee ovaalkopschroeven. Draai ze los en verwijder het deksel.

    • De zetgroep wordt zichtbaar.

    Ich verstehe nicht, wie man die beiden Linsenkopfschrauben entfernt

    William Brun -

    Man braucht halt das Ovalkopfbit, z.B. von iFixit. Eventuell geht es mit einer Zange oder einem selbstgebauten Werkzeug.

    VauWeh -

  7. WykR1Hedb1cDQOy5
    WykR1Hedb1cDQOy5
    cwiSAo5aKy6wjXpa
    1NIJSWXTB5cEpZkl

    • In deze stap moet het deksel worden verwijderd.

    • Verwijder de poederschacht en alle koffiebonen.

    • Het deksel is bevestigd met drie Torx T15 schroeven. Je kunt ze gemakkelijk vinden onder de afdekkingen, inclusief het kleine afdekkapje linksachter.

    • Draai de twee kruiskopschroeven op het bonenreservoir los en verwijder het bonenreservoir.

    • Je kunt de schroeven er ook in laten zitten, dan blijft het bonenreservoir stevig in de deksel zitten.

    • Til het deksel omhoog en naar buiten.

    • Dit klemt soms een beetje. Je kunt een plastic opener gebruiken om het er voorzichtig uit te halen.

    • Het deksel van de bonencontainer wordt op zijn plaats gehouden door een kleine, sterke magneet die los zit. Deze zit in de uitsparing die in groen is gemarkeerd of blijft aan de bonencontainer vastzitten. Zorg ervoor dat je hem niet kwijtraakt!

  8. DrLCZ2PuVsps3SQX
    DrLCZ2PuVsps3SQX
    4ttktU4BpQTphYdT

    • Trek het linker zijpaneel naar achteren en verwijder het.

    • Opmerking: het linker zijpaneel kan voor veel reparaties ook blijven zitten.

  9. QNUrQoJaL1CfuVWI
    QNUrQoJaL1CfuVWI
    Xn6ZdOdXIOfUiHMa

    • De transformator bevindt zich aan de zijkant tussen de keramische klep en de pomp. Afhankelijk van het model moet er een beugel worden verwijderd.

    • De afbeeldingen tonen verschillende modellen.

  10. 5Fm2FuLCfPRmAI5D
    5Fm2FuLCfPRmAI5D
    CWDIl6hb2UgNWEoW
    eCVhgyItUHWfV2ZR

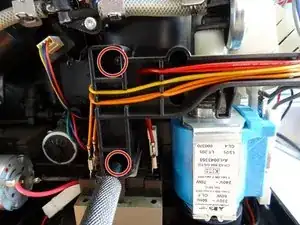

    • Draai de twee diepliggende Torx T15-schroeven op de beugel los en verwijder de beugel.

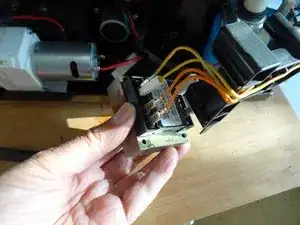

    • Til de transformator eruit.

  11. rnqbtGhU36WspOrw

    • De transformatoren zijn hetzelfde voor vrijwel alle Jura-apparaten.

    • Maak de twee rode (230 V), de twee oranje platte stekkers (15 V) en de twee gele (9 V) los van de transformator.

    • Om de transformator te controleren kun je eerst de weerstand meten: op de 15 V en 9 V aansluitingen (secundair) moet deze ongeveer 1 Ohm zijn, op de 230 V aansluitingen (primair) ongeveer 100 Ohm.

    • Je kunt ook een wisselspanning van ongeveer 20 V op de 230 V (primaire) kant zetten, in dat geval moet je ongeveer 1,4 V op de 15 V (secundaire) kant en ongeveer 0,8 V op de 9 V (secundaire) kant meten. Verwissel nooit de primaire en secundaire zijde, anders kun je gevaarlijk hoge spanningen krijgen.

Conclusie

Voer de stappen in omgekeerde volgorde uit om de machine weer in elkaar te zetten.
