Jura afvoerventiel demonteren, handleiding 2

Geschreven door: Schwarzstein

Reacties: 4

Jura afvoerventiel demonteren, handleiding 2

Moeilijkheid

Gemiddeld

Stappen

Tijd vereist

10 minuten

Inleiding

Let op: verwijder altijd eerst de stekker uit het stopcontact voordat je gaat demonteren.

Als de meeste koffie in de lekbak loopt, zijn de afdichtingen in het afvoerventiel misschien verhard of is het witte dopje op de plunjer van het ventiel gebarsten. Hier laten we je zien hoe je het vervangt.

Gereedschap

screwdriver flat 3 mm

Stap 1

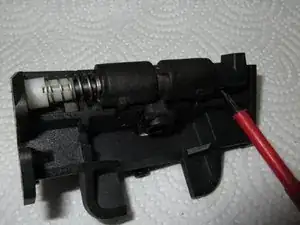

De zetgroep is al verwijderd en gedemonteerd. Nu is het tijd voor het afvoerventiel.
Er zullen nog veel foto's voorbij komen.
Alles wat je nodig hebt is een kleine platte schroevendraaier.

Where does this hose connect to? I don’t have it in my machine.

Vas Ra - 08/01/21

This is the hose that goes through the hole in the center wall to the heater.

VauWeh - 09/01/21

Stap 2

Het voor en achteraanzicht.

Stap 3

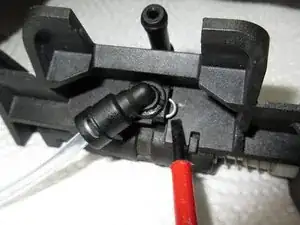

Trek de klem los en verwijder de inlaatslang. Aan het uiteinde zit een afdichting, die vaak vast komt te zitten in het afvoerventiel. Vervang deze bij het opnieuw monteren.
De haakse inlaat is niet op alle modellen geïnstalleerd. De slang wordt dan rechtstreeks aangesloten. Omdat de installatie wat omslachtig is, kun je het onderdeel ook later installeren.

Stap 4

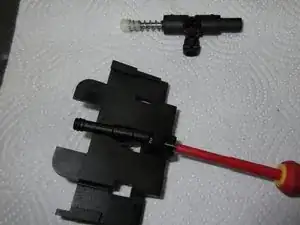

Trek de klem op de docking connector eruit,

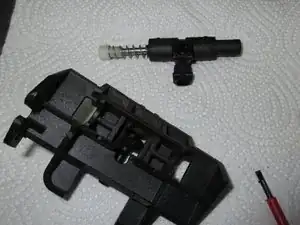

Til het ventiellichaam eruit. Zorg ervoor dat de witte dop uit het gat schuift.
Ontkoppel de dockingconnector.
De afdichting van de docking connector wordt zwaar belast omdat deze bij elk brouwproces in de opening van de zuiger schuift. De afdichting is iets dunner dan die van alle andere slangafdichtingen. Als je per ongeluk een verkeerde afdichting aanbrengt, werkt de afvoerventiel niet meer.

Stap 5

De witte dop houdt de klepstoter vast en trekt hem naar buiten. Als deze gebarsten is, kan hij hem niet meer goed vasthouden. Hij blijft dan in de stand staan die de dop voor hem openhoudt op het moment dat hij zich toevallig bevindt. Het afvoerventiel werkt niet meer.
Controleer of de dop nog goed vastzit. Als dit niet het geval is, moet je de dop vervangen door een nieuwe, bij voorkeur van metaal.
Je kunt natuurlijk ook een nieuw afvoerventiel nemen.

Stap 6

Detail foto's.
De positie van de afdichtringen is groen gemarkeerd op foto 3.
De afdichtring op de docking connector is rood gemarkeerd op foto 2. Deze is bijzonder belangrijk want hij is iets dunner dan de andere twee.
De klemmen zijn op foto 3 rood gemarkeerd.

Stap 7

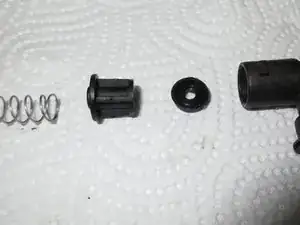

Hier zie je alle onderdelen van het ventielhuis.

Stap 8

Hier zie je het gehele ventiel.

Stap 9

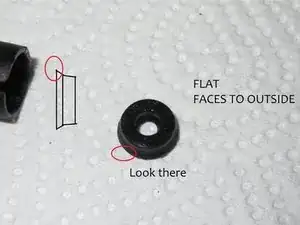

Zorg er bij het monteren voor dat de lippen van de afdichtingen naar de drukzijde wijzen, d.w.z. naar binnen, en de platte kant naar buiten.
Zorg er bij het montage voor dat de drukslang door de gleuf in de ventiel loopt.
Breng voor de montage een dun laagje voedselveilig siliconenvet aan op de afdichtingen.
