Keurig K10 Mini Plus hendel vervangen

Geschreven door: Roberto Maldonado
  • Reacties: 4
Keurig K10 Mini Plus hendel vervangen

Moeilijkheid

Gemiddeld

Stappen

9

Tijd vereist

10 - 20 minuten

Inleiding

Let op: verwijder altijd eerst de stekker uit het stopcontact voordat je gaat demonteren.

In deze handleiding laten we je zien hoe je het hendel van de K-cup verwijdert.

  1. xdJrYucNgF3awHXO
    xdJrYucNgF3awHXO
    hYSZaFop2aEgTsfi

    • Verwijder de twee 9mm Philips #1 schroeven.

    • Vermijd de bovenste naald als dat mogelijk is. De naald kan je snijden en/of je huid binnendringen.

    • De schroeven zitten aan de bovenkant van waar de K-Cup zou zitten.

    you show two screws I have 2 more deeper in how do you remove them?

    wevie100 -

    My K10 had two larger screws than the photo. There were Phillips #2 head and could not be retrieved with a magnet when they inevitably fell into a tight space as they were not attracted to magnets. There was also a catch toward the back of the top cover that finally released when an upward force of sufficient force was applied to the bottom front of the cover.

    In my case the pump was fine. My problem was coffee grounds in the hose blocking the flow from the pump. The grounds were in the hose shown in Step 4.

    Frank M -

  2. 2aBXybN6nxhEFNK6
    2aBXybN6nxhEFNK6
    r1L1aqUAK3J4UCwi
    AqL1knf26EtlYZkS

    • Zodra je de schroeven hebt verwijderd, moet de deksel naar buiten komen.

    • De achterkant van het deksel wordt op zijn plaats gehouden door twee vergrendellipjes. Om het deksel te verwijderen, trek je het iets naar achteren en moet het loskomen.

    • Vervolgens moet je deze schroeven van dezelfde grootte verwijderen (oranje cirkel).

    • De naald is scherp, dus wees voorzichtig.

    On my model k10, these screws are actually slightly larger than those on step #3. So it is best to still separate them, just incase. Happy repairing~

    Bernard Dolecki -

    The top cover didn’t come off easily on mine. Once I removed the 2 screws I had to slowly lift it up from the front until it popped off. It looks like there might have been a small glue spot at the back center of the plastic edge.

    jkempinger -

  3. mCpGN4eEHASRUuca

    • Zodra deze verwijderd zijn, moet je aan de siliconen slang trekken totdat deze loskomt.

    • Als de slang er eenmaal af is, valt de naald er vanzelf uit.

    • Wees voorzichtig als je de naald oppakt, want de naald is scherp.

  4. qWtbq5B1eVDVVTgC

    • Verwijder de twee Philips #1 schroeven.

    • De bovenste naald is intact en aanwezig, dus wees voorzichtig in dit gebied.

  5. 5BW3nJFZXKefyxXV
    5BW3nJFZXKefyxXV
    URdDumcmWKHcIEXs

    • Nadat je de slang aan de bovenkant hebt verwijderd door hem er gewoon af te trekken, verwijder je de volgende vier Philips #1 kruiskopschroeven.

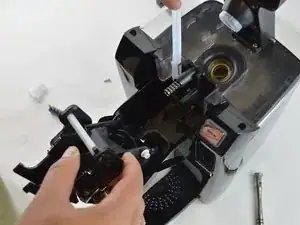

  6. KFt2QaZPiLPP4Mkh

    • Als je de schroeven verwijdert, komt dit deel van de hendel los.

  7. cwmcK6DJpQuqOkVd

    • Om dit onderdeel eraf te trekken, trekt u de lipjes aan beide zijden van de hendel naar binnen.

  8. A55bg4iN4CUmXAOQ
    A55bg4iN4CUmXAOQ
    TRx2vZOPIJVRisnq
    LoERLxqwASTWbAvy

    • Verwijder vervolgens deze twee Philips #1 kruiskopschroeven om het handvat los te maken van het frame.

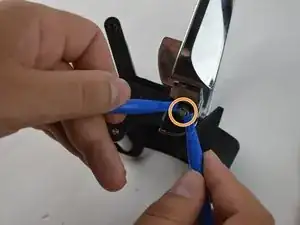

    • Voor de O-ringen hebben we het plastic wrikgereedschap gebruikt. Houd er rekening mee dat je de ene kant van de O-ring ingedrukt moet houden terwijl je met de andere kant probeert de andere kant los te wrikken.

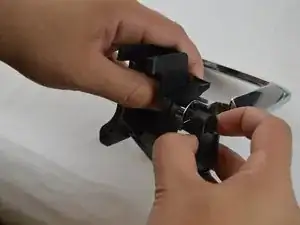

    • Zodra je de O-ringen aan beide kanten eruit hebt, kun je de hendel lostrekken door aan elke kant te trekken.

  9. dEKEmsVXPN1VYUfp

    • Als je aan beide kanten trekt, komt de hendel los zoals op de afbeelding.

Conclusie

Voer de stappen in omgekeerde volgorde uit om de machine weer in elkaar te zetten.
