Keurig K10 Mini Plus waterpomp vervangen

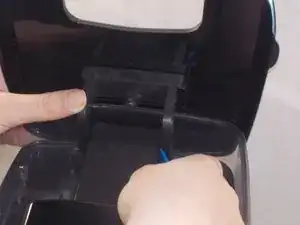

Til het deksel van de koud waterreservoir omhoog zodat het scharnier zichtbaar wordt.

Gebruik de metalen spudger of het openingsgereedschap om het plastic voorzichtig uit de metalen as te wrikken.

Herhaal de laatste stap bij het andere scharnier en zorg ervoor dat je het deksel stevig vasthoudt als het loskomt om te voorkomen dat je het laat vallen.

Verwijder de twee 9mm Philips #1 schroeven.

De schroeven zitten aan de bovenkant van waar de K-Cup zou zitten.

Zodra je de schroeven hebt verwijderd, moet de deksel naar buiten komen.

Vervolgens moet je deze schroeven van dezelfde grootte verwijderen (oranje cirkel).

Zodra deze verwijderd zijn, moet je aan de siliconen slang trekken totdat deze loskomt.

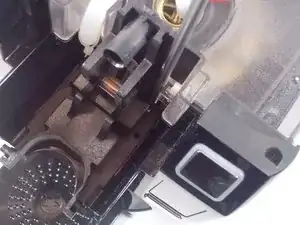

Als de slang er eenmaal af is, valt de naald er vanzelf uit.

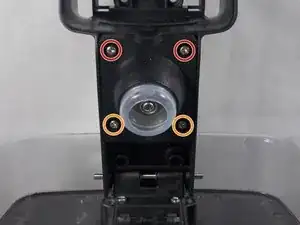

Verwijder twee 14 mm kruiskopschroeven #2.

Verwijder twee kruiskopschroeven #2 van 12 mm.

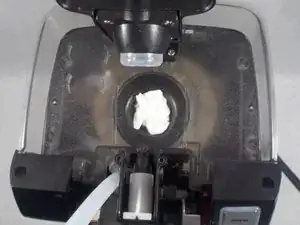

Til de arm van de assemblage. Hierdoor wordt het reservoir opening zoals afgebeeld zichtbaar.

Verwijder twee kruiskopschroeven Philips #2 van 9,7 mm.

Verwijder twee kruiskopschroeven Philips #2 van 11,5 mm.

Verwijder de plug van de koud waterreservoir arm van de arm zelf om toegang te krijgen tot de schroeven van de onderzijde.

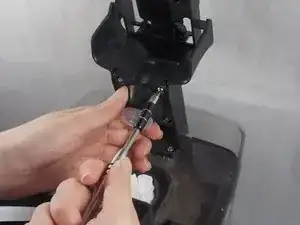

Verwijder twee 18 mm Philips #2 kruiskopschroeven.

Maak ten slotte de arm los van de koud waterreservoir.

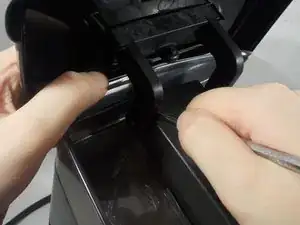

Trek de hoofdeenheid naar voren om de twee plastic aspunten te bekijken waarmee de hoofdeenheid aan de basis wordt bevestigd.

Gebruik het iFixit opening gereedschap om het plastic hoofdgedeelte voorzichtig los te wrikken van zowel de assen van de carrosserie als de linkerkant om het te verwijderen.

Verwijder de twee Philips #2 schroeven van 14 mm lengte.

Verwijder de twee Philips #2 schroeven van 12 mm lengte.

Maak het element los door er een stevige ruk aan te geven.

Draai het apparaat op de kop zodat de onderkant zichtbaar wordt.

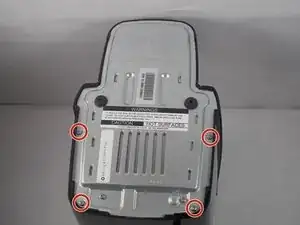

Verwijder de vier Philips #2 schroeven van 11,5 mm lengte.

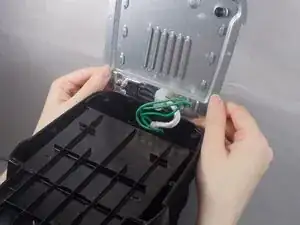

Plaats het metalen deksel terug terwijl het koellichaam bevestigd blijft om bij de schroeven eronder te kunnen.

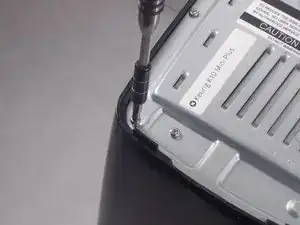

Verwijder de twee Philips #2 schroeven van 11,5 mm lengte.

Draai het apparaat weer zodat de onderzijde weer naar beneden staat.

Wrik de voorplaat open met behulp van het iFixit opening gereedschap zoals afgebeeld.

Wrik de afdekking omhoog om deze te verwijderen.

Verwijder de voorzijde.

Verwijder de Philips #2 schroef van 9,7 mm lengte.

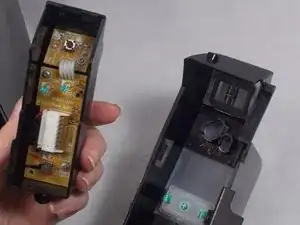

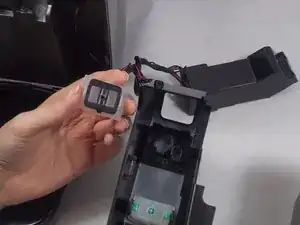

Verwijder de knoppenbehuizing om bij de knoppen te komen.

De zettoetsen kunnen eenvoudig van hun plaats worden geduwd door ze vanaf de voorkant van het apparaat naar binnen te duwen.

Verwijder de twee Philips #2 schroeven van 9,7 mm lengte.

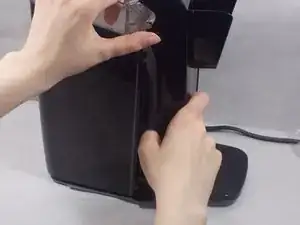

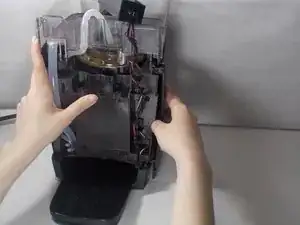

Wrik de linker-, rechter- en achterkant open door deze naar buiten en omhoog te trekken.

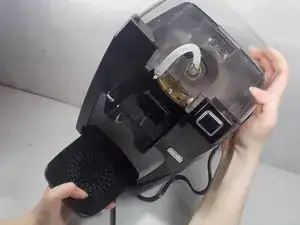

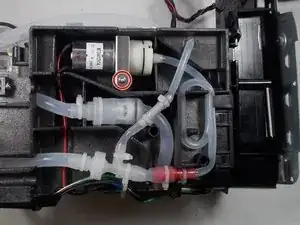

Draai het apparaat om de pompzijde te bekijken.

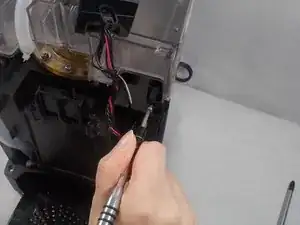

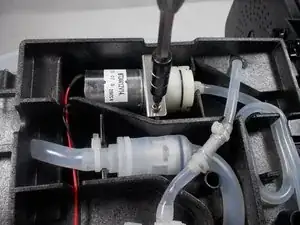

Verwijder de Philips #2 schroef van 9,7 mm lengte.

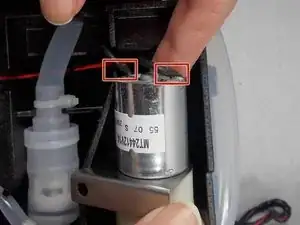

Verwijder de voedingsconnectoren die aan de waterpomp zijn bevestigd (zie rode vierkantje).

Verwijder de waterslang die aan de waterpomp is bevestigd (zie oranje vierkantje).

Verwijder de waterpomp.
