Krups CafeExpress FMA110 demontage handleiding.

Geschreven door: Sam Sugerman
  • Reacties: 0
Krups CafeExpress FMA110 demontage handleiding.

Moeilijkheid

Eenvoudig

Stappen

18

Tijd vereist

25 - 45 minuten

Inleiding

Let op: verwijder altijd eerst de stekker uit het stopcontact voordat je gaat demonteren.

Als je je Krups CafeExpress FMA110 moet demonteren voor reparatie of reserveonderdelen, volg dan deze demontagehandleiding. Reparaties kunnen bestaan uit een doorgebrand verwarmingselement, defecte draadverbinding, gescheurde slang, doorgebrande thermische zekeringen, kapotte temperatuurschakelaar, enz.

Bij stappen 4 en 6 moet de siliconen slang van het apparaat worden getrokken. De slang kan gemakkelijk scheuren, dus wees voorzichtig. Het openingsgereedschap kan helpen bij deze stappen.

  1. XksLxki3JIAcEvkB
    XksLxki3JIAcEvkB
    rskI5hdDK5NitTTk

    • Verwijder met de kruiskopschroevendraaier nr. 1 de vier schroeven van 13,8 mm aan de onderkant van het apparaat.

    • Verwijder de metalen plaat.

  2. vKXHQRqhF2EFmtDZ

    • Verwijder met de kruiskopschroevendraaier nr. 1 de twee schroeven van 16,7 mm om de voedingskabel los te maken.

  3. w25YpBaBtnSjj6HU
    w25YpBaBtnSjj6HU
    GhgC33KpqlPWBONC

    • Knijp de klemmen rond het dunnere deel van de siliconenslang en schuif ze naar de hoek van de slang.

  4. vZxgBHfgJFZAU26W

    • Trek de siliconenslang voorzichtig van de metalen buis.

  5. WFlKSTlqkHCZYsfo
    WFlKSTlqkHCZYsfo

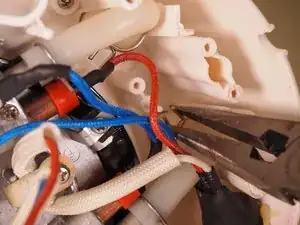

    w6eu14VPQO1BQ2V3

    • Knijp de klemmen rond het dikkere deel van de siliconenslang en schuif ze naar de hoek van de slang.

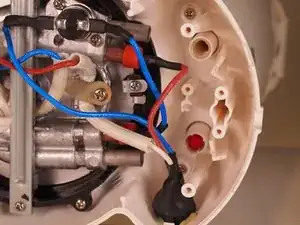

  6. CRfWkHXBxgcIg4Hx

    • Verwijder de siliconenslang voorzichtig uit het bovenste reservoir.

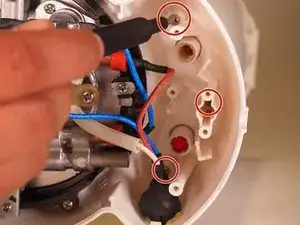

  7. dGBlOVtWeKu31Ind

    • Verwijder met de kruiskopschroevendraaier nr. 1 de drie schroeven van 13,8 mm aan de achterkant van de machine.

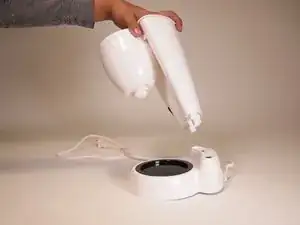

  8. 1cOLYOXcmARFWSFJ

    • Maak de onderzijde van het apparaat los van het bovenste reservoir.

  9. HjArNiF1gUURWaHV

    • Duw de schakelaar er van binnenuit uit en maak hem los.

  10. qDJDTQSJ5XbOZc26

    • Maak de witte ring van de schakelaar los en knijp erin om hem door de opening te schuiven.

  11. nf4LYBQYdhxLMaV1

    • Schuif de rest van de schakelaar terug door het gat.

  12. uSFKu3IwVdsTJ6ik
    uSFKu3IwVdsTJ6ik
    HLbLcgVJcguBPnOM

    • Verwijder met de kruiskopschroevendraaier nr. 1 de drie schroeven van 15,8 mm om de binnenste onderdelen los te maken van de machine.

  13. caZwqSQl6OMM4Mc2
    caZwqSQl6OMM4Mc2
    HOAEgCPNHYLoV1qS

    • Verwijder met de kruiskopschroevendraaier nr. 1 de twee schroeven van 11,5 mm aan weerszijden van de horizontale metalen beugel.

  14. dsGQv42nhQlZSS2W

    • Verwijder de horizontale beugel om het verwarmingselement en de draden van de warmhoudplaat te scheiden.

  15. aZRZysANpBEMMXAv

    • Maak de draadverbindingen van de thermische schakelaar los.

  16. adabPNFtYUwCWiH1

    • Verwijder met de kruiskopschroevendraaier nr. 1 de twee schroeven van 7,6 mm en verwijder de thermische schakelaar.

  17. F4EicZgRpx5isj6A
    F4EicZgRpx5isj6A
    aSdCrKdt3SmXKtGm

    • Verwijder met de kruiskopschroevendraaier nr. 1 de twee schroeven van 9,9 mm van de warmhoudplaat.

    • Maak de warmhoudplaat los van het frame.

  18. AaSpXuLfwkjOxx3K
    AaSpXuLfwkjOxx3K
    qVpVoqVdKqheH4Lw

    • Zodra het verwarmingselement een bepaalde temperatuur bereikt, schakelt de thermische schakelaar het uit om oververhitting te voorkomen. Op foto 1 zie je alle losse onderdelen.

Conclusie

Voer de stappen in omgekeerde volgorde uit om de machine weer in elkaar te zetten.
