Logitech S-LG3 Subwoofer Logitech Soundman Luidspreker Condensator Vervanging

Geschreven door: David

Reacties: 1

Logitech S-LG3 Subwoofer Logitech Soundman Luidspreker Condensator Vervanging

Moeilijkheid

Gemiddeld

Stappen

Tijd vereist

30 minuten

Inleiding

Het doel van deze reparatie is het verhelpen van een krakende of sissende subwoofer die onaangename geluiden produceert. Meestal ontstaat het sissende geluid geleidelijk naarmate de luidsprekers vaker worden gebruikt. Dit wordt meestal veroorzaakt door een overbelaste condensator: doorgaans is het afsnijcircuit slecht ontworpen en raakt de condensator defect. Soms is de schade aan de condensator zichtbaar doordat de bovenkant een bolle vorm heeft. Soms is er echter niets aan de buitenkant te zien. Ik heb de condensator vervangen door een component van hogere kwaliteit: in dit geval een condensator die geschikt is voor de auto-industrie.

Gereedschap

Onderdelen

Stap 1

Voordat je iets gaat doen, dien je de stekker uit het stopcontact te halen om er zeker van te zijn dat het apparaat is uitgeschakeld.

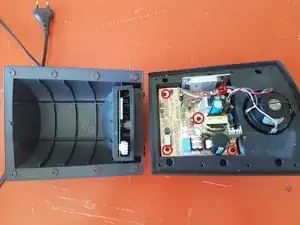

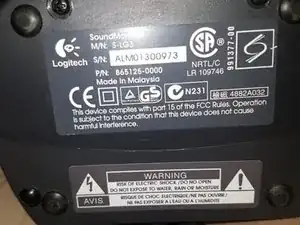

Verwijder de 8 schroeven van het achterpaneel met een #01 kruiskopschroevendraaier
Haal de twee helften van de behuizing voorzichtig uit elkaar.

Stap 2

Inspecteer de binnenkant van de behuizing en controleer de condensatoren visueel. Draag een bril en handschoenen in geval van elektrolytlekkage uit de condensatoren.
Maak de verbindingspennen aan de rechterkant van de afbeelding voorzichtig los.
Maak de connector van de voeding die aan het moederbord is bevestigd voorzichtig los. Probeer deze connectoren niet los te trekken: je kunt de stroomkabel beschadigen en dan moeten er meer reparaties worden uitgevoerd.

Stap 3

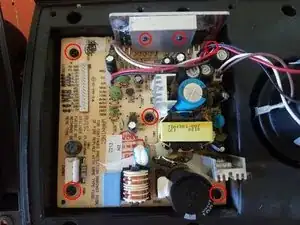

Verwijder de 5 schroeven waarmee het moederbord aan de behuizing vastzit. Gebruik hiervoor een kruiskopschroevendraaier nr. 01.
Verwijder de twee schroeven waarmee de koelplaat aan de metalen plaat van de behuizing is bevestigd. Gebruik hiervoor een kruiskopschroevendraaier nr. 01.
De twee schroeven van de koelplaat zitten mogelijk vast met lijm. Gebruik een stanleymes om de lijm volledig te verwijderen.

Stap 4

Zorg ervoor dat je de koelplaat van de subwoofer-drivers en de 7 schroeven hebt verwijderd.
Maak minimaal één connector los die de hoofdprintplaat met de woofers verbindt.
Lokaliseer de condensator die je moet vervangen. Let op de vorm van de bovenkant van de condensator: als deze bol is, betekent dit dat de condensator zo snel mogelijk vervangen moet worden. Soms is er geen zichtbare schade aan de condensator, maar het vervangen ervan verhelpt het sissende geluid alsnog.

Stap 5

Zorg ervoor dat je het minteken aan de zijkant van de condensator hebt opgemerkt om fouten bij het plaatsen van de vervangende condensator te voorkomen. Als de pennen van de nieuwe condensator niet in de juiste print gaten worden gesoldeerd, kan dit ernstige schade veroorzaken.
Verwijder de defecte condensator met een soldeerbout. Gebruik desoldeerlint of een tinzuiger en reinig de printplaat als je elektrolytische lekkage ziet.
Soldeer de nieuwe condensator met de soldeerbout aan het moederbord, waarbij de negatieve aansluiting zich in hetzelfde gat bevindt als de vorige condensator.
Knip met een kniptang de aansluitingen van de condensator zo dicht mogelijk bij het moederbord af. Dit voorkomt kortsluiting in het circuit en nieuwe schade aan de sub-woofer.

Stap 6

Vergeet deze stap niet om oververhitting te voorkomen die kan leiden tot vernietiging van componenten of verwondingen.

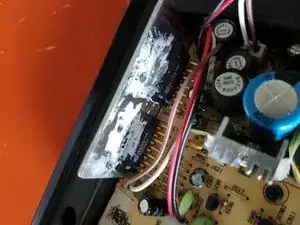

Breng wat koelpasta aan op alle oppervlakken die in contact komen met de koelplaat.

Conclusie

Voer de voorgaande stappen in omgekeerde volgorde uit om de reparatie te voltooien en weer te genieten van helder geluid.
