Maak zelf een tool om een condensator te ontladen

Geschreven door: Andrew Bookholt

Reacties: 19

Maak zelf een tool om een condensator te ontladen

Moeilijkheid

Gemiddeld

Stappen

Tijd vereist

15 minuten

Inleiding

Condensatoren zijn elektronische componenten die in bijna elk apparaat met een printplaat voorkomen. Grote condensatoren kunnen voldoende lading opslaan om verwondingen te veroorzaken, dus ze moeten op de juiste manier worden ontladen.

Deze handleiding laat je zien hoe je zelf met een weerstand een simpele condensator-ontladingstool kunt maken.

Gereedschap

Onderdelen

Stap 1

Om een condensator-ontladingstool te kunnen maken, zul je eerst de benodigde materialen moeten verzamelen. Waaronder:
Twee stukken draad. Minimale draadvereisten zijn 4 kwadraatsdraad (12AWG), 600 volt voor grote elektrolytische condensatoren die worden gebruikt in voedingen, elektrische motorstartcircuits en cameraflitscircuits.

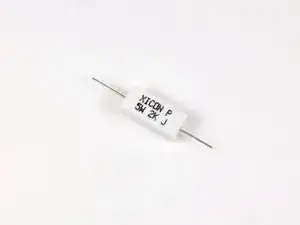

Een weerstand geschikt om de hoeveelheid warmte die ontstaat bij het ontladen van condensators af te voeren. De minimumvereisten voor 'n weerstand zijn 2k Ohm 5w voor kleine condensatoren, 20k Ohm 5w voor grote elektrolytische condensatoren die worden gebruikt in voedingen, startcircuits voor elektrische motoren en flitscircuits voor camera's.
Krimpkous.

Stap 2

Begin met het strippen van een uiteinde van beide stukken kabel.
Om een solide soldeerverbinding te garanderen, strip je ten minste 6,5 mm van de isolerende mantel van de draad.

Stap 3

Knip vervolgens beide aansluitdraden van de weerstand korter. De lengte van de aansluitdraden van de weerstand moeten gelijk zijn aan de lengte van de isolatie die je in de vorige stap van de draden hebt gestript.

Stap 4

Verbind de draad van de weerstand en het gestripte uiteinde van de draad door de twee in elkaar te draaien.
De draad die we gebruiken is vrij dik, dus we hebben de weerstandsdraad in het midden van het geleidergedeelte van de draad gestoken en de draad er zo strak mogelijk omheen gedraaid.
Soldeer de draad aan de weerstand vast.
Het is essentieel dat er voldoende soldeertin in de soldeerverbinding vloeit om een permanente verbinding tussen de twee draden te creëren.

Stap 5

Schuif een stuk krimpkous over de draad en zorg ervoor dat de soldeerverbinding en het stuk gestripte draad volledig zijn bedekt.
Gebruik een heteluchtpistool of een aansteker om de krimpkous over de verbinding te krimpen en zorg ervoor dat de kous zodanig is geplaatst dat alle blootliggende draad wordt bedekt.

Stap 6

Herhaal het bovenstaande proces ook voor de andere kant van de weerstand.
Om het ontlaadgereedschap te voltooien, strip je de uiteinden van de draden.
Om kleine contactpunten te ontladen, kan het handig zijn om de blootliggende draadeinden in een puntvorm te knippen en ze te solderen om de vorm te behouden. Als alternatief kunnen de sondes, die gewoonlijk op multimeters worden gebruikt, aan de draden worden gesoldeerd om een nauwkeuriger ontladingsinstrument te creëren.
Voor grote elektrolytische condensatoren die worden gebruikt in voedingen, startcircuits voor elektrische motoren en cameraflitsers, kun je het ene uiteinde aan een grote krokodillenklem en het andere aan een goed geïsoleerde schroevendraaier solderen.

great idea, thanks

Edwin Ortiz - 12/11/20

Veiligheid boven alles! Goeie tip! Rob

Rob Elsy -

I assume the capacitor is to avoid the spark that would happen with just shorting the capacitor? I’ve seen other tools that have a neon bulb to indicate the charge on the capacitor.

Nice write-up!

Vik Sohal -

Auteur

Andrew Bookholt

593529 Reputatie

16 commentaren

thank you !!! :)

Sufian Hamouda - 28/02/16

This article is by far the best I've read. I have made these in the past and had to get past the amount of words used to describe what needed to be done with what. This article is straight to the point and the tips ( using alligator clip ) are excellent.

Paul Kriner - 30/09/16

I get the basics and can build something more to fit my needs, with what you have instructed

puckhead22 - 22/12/16

i have one query, if it is possible to discharge the capacitor in 12V 1 A power supply..? if i cut of the power, the power supply discharge the power around 6 sec but i need to discharge it with in 1 sec ..? this is possible or Not...?

prakashkumar - 11/03/17

Thank you! I have been looking for a good diy discharge probe....I also used overlapping large size heat shrink to strengthen the joint at the ceramic resistor to prevent failure at a bad time.

doorabull2 - 19/03/17

Great. Now how do I use it?!?!

Rex Kramer - 28/09/18

i believe all you need to do is by bridging every lead with your built capacitor discharge. I could be wrong tho

Hendry Ramadhan - 06/05/19

just want to say thank you for great explanation! Terima kasih, from Indonesia

Hendry Ramadhan - 06/05/19

I thought of adding an LED to the circuit. it'll show u that it's discharged when the light dies off.

Deus -

It's a good idea but it is safer to rely on the voltage measurement of a quality multimeter than on an indicator LED. Though the LED is off, you can’t be sure whether the capacitor is actually discharged or if something is wrong with the LED or its circuit.

WEBBY sTASH -

Think a lead light can be added, or else how would one know.

Jeffrey Hadfield -

Vroeger kreeg ik wel eens een optetter van 27 kilo volt gelijk spanning van een beeldbuis tv, het resultaat was meestal een beetje verschroeide huid, maar kracht (milli ampère) zit er niet in, dus viel wel mee.

Klaas Auke Gemeente Fryslan - 20/02/25

Should read this first. I got shock by a charged capacitor while disassemble a camera.

Ennis -

Hi. I am an electrical tutor in New Zealand. Could I use this article for my students? I'd like to use the pictures and reference your article. Thanks.

Mike Scott -

Did you ready the license?Content Licensing

VauWeh -

no insulation over the white resistor body will get your viewers killed due to arc over on high voltage caps.

you need some sort of plastic box over the whole thing, that can be grasped without fear of death

spud -
