MacBook Pro 13" Twee Thunderbolt-poorten eind 2020 Vervanging van de antennebalkmodule

Als je MacBook op Big Sur v11.1 of later draait, kan het zijn dat het uitschakelen van de Auto Boot-functie niet werkt. Ga in dat geval gewoon verder en zorg dat je de batterij direct als je toegang hebt loskoppelt.

Gebruik een P5 Pentalobe-schroevendraaier om de zes schroeven, die de onderste behuizing bevestigen, te verwijderen:

Twee 6.8 mm lange schroeven;

Twee 5.3 mm lange schroeven;

Twee 3.4 mm lange schroeven.

Druk een zuignap op de onderste behuizing, in het midden van de voorkant van de MacBook Pro.

Til de zuignap op om een kleine opening tussen de onderste behuizing en het chassis te creëren.

Steek een hoek van je openingsplectrum in de opening tussen de onderste behuizing en het chassis.

Schuif je openingsplectrum rondom de meest dichtbijzijnde hoek en halverwege langs de zijkant van de behuizing omhoog.

Herhaal de vorige stap ook aan de andere kant van de laptop: plaats je openingsplectrum in de opening en schuif deze langs de hoek en aan de zijkant omhoog om de behuizing uit de tweede klem los te maken.

Steek je openingsplectrum wederom onder de voorkant van de onderste behuizing, dichtbij de twee middelste schroefgaten.

Draai de plectrum met wat kracht om om de behuizing uit de derde klem los te maken.

Herhaal deze stap ook aan de tegenoverliggende kant, tussen de twee middelste schroefgaten, om de behuizing uit de vierde klem los te maken.

Trek de onderste behuizing stevig richting de voorkant van de MacBook (van de scharnieren weg) om deze uit de laatste van de verborgen klemmen los te trekken.

Verwijder de onderste behuizing.

Breng je deze op de juiste positie aan en plaats je de schuivende klemmen bij de schermscharnieren. Druk de behuizing vervolgens omlaag en schuif deze richting de scharnieren. Als het goed is stopt het schuiven zodra de behuizing in de schuivende klemmen is bevestigd.

Als de behuizing weer in de schuivende klemmen zit en de behuizing goed lijkt te zitten, druk je deze stevig omlaag om deze weer in de vier verborgen klemmen vast te klikken. Als het goed is hoor en voel je deze vastklikken.

Peuter het grote stuk tape, dat aan de zijkant van het logic board bij de batterij over de batterijaansluiting zit, voorzichtig los.

Verwijder de tape.

Peuter het kleine stuk tape dat over de datakabelaansluiting van het batterijbord zit.

Gebruik de punt van een spudger om de kleine, zwarte sluitklep, die de kabel in de aansluiting vasthoudt, omhoog te klappen.

De sluitklemmen van ZIF-aansluitingen zijn vaak vrij kwetsbaar, dus zorg dat je voorzichtig bent bij het met behulp van je spudger omhoogklappen van de klemmen.

Koppel de datakabel van het batterijbord door deze uit het contact te schuiven.

Schuif deze parallel aan het logic board, in de richting van de kabel.

Trek de datakabel van het batterijbord weg en zorg dat deze niet in de weg komt te zitten tijdens de rest van de reparatie.

Gebruik een T5 Torx-schroevendraaier om de 3.7 mm lange pannenkoekschroef, die de stroomaansluiting van de batterij bevestigt, te verwijderen.

Gebruik een spudger om de stroomaansluiting van de batterij op voorzichtige wijze omhoog te tillen en zo de batterij los te koppelen.

Til de aansluiting zodanig omhoog dat deze geen contact meer kan maken met het contact. Als deze namelijk wel contact maakt tijdens de reparatie, kun je je MacBook Pro permanent beschadigen.

Verwijder de vier 3.3 mm lange T3 Torx-schroeven die de plastic covers bovenop de schermscharnieren bevestigen.

Verwijder beide plastic scharniercovers.

Verwijder de twee 3.1 mm lange T3 Torx-schroeven die de aluminium cover bovenop de hoofdschermkabel bevestigen.

Verwijder deze cover.

Verwijder de twee 1.7 mm lange T3 Torx-schroeven die de aluminium cover bovenop de flexaansluiting van de schermkabel bevestigen.

Verwijder ook deze cover.

Wrik de flexkabel van het schermbord in een rechte beweging uit het contact omhoog om deze van het schermbord los te koppelen.

Verwijder de vier 1.5 mm lange T3 Torx-schroeven die de twee aluminium covers bovenop de twee schermkabelaansluitingen bevestigen.

Gebruik een pincet om de twee aluminium covers te verwijderen.

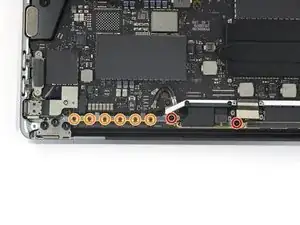

Verwijder de vier 3.3 mm lange T5 Torx-schroeven (twee aan iedere zijde) die de antennekabelmodule bevestigen.

Verwijder ook de twaalf 1.1 mm lange P2 pentalobe-schroeven (zes aan iedere zijde).

Gebruik een pincet om de plastic antennekabelcover te verwijderen.

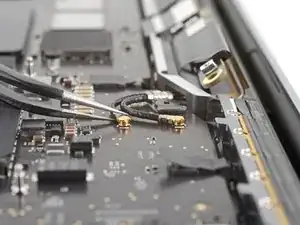

Koppel de twee antenne coax-kabels los door deze in een rechte beweging van het logic board omhoog te wrikken.

Schuif je pincet of het platte einde van je spudger onder iedere kabel totdat deze dichtbij het contact zit. Draai je tool vervolgens om om de kabel los te koppelen.

Verwijder de 3.7 mm lange T5 Torx-schroeven die de twee coax-kabels van de antenne aan het moederbord bevestigen.

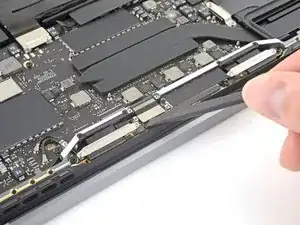

Gebruik een openingsplectrum om de antennekabelmodule uit je laptop te wrikken. Zie de afbeelding voor de plekken waar je je plectrum kunt plaatsen.

Verwijder de antennemodule terwijl je de antennekabelbundel onder de warmtepijp vandaan trekt.

Verwijder de antennekabelmodule.
