MacBook Pro 14" 2021 Vervanging van de batterij

Geschreven door: Alex Diaz-Kokaisl

Reacties: 21

MacBook Pro 14" 2021 Vervanging van de batterij

Moeilijkheid

Gemiddeld

Stappen

Tijd vereist

1 - 2 uren

Inleiding

Gebruik deze handleiding om de batterij van je MacBook Pro 14" 2021 te vervangen.

De MacBook Pro maakt gebruik van uitrekbare kleefstrips die onder de batterij zijn geplaatst. Sommige van deze strips zijn onder het trackpad verstopt, waardoor je het trackpad dus eerst zult moeten verwijderen.

Ontlaad de batterij van je toestel, voor je eigen veiligheid, tot onder de 25% voordat je begint met het demonteren van je MacBook. Dit verkleint het risico op een thermisch ongeluk bij het tijdens de reparatie per ongeluk beschadigen van de batterij. Neem, als je batterij gezwollen is, de juiste voorzorgsmaatregelen.

Je hebt nieuwe kleefstrips nodig om sommige onderdelen bij het weer in elkaar zetten van je toestel terug te kunnen plaatsen.

Sommige afbeeldingen in deze handleiding laten een ander model zien en bevatten dus mogelijk licht visuele afwijkingen ten opzichte van jouw model. Dit heeft echter geen invloed op de reparatieprocedure.

Gereedschap

Stap 1

Schakel je MacBook Pro volledig uit en koppel alle aangesloten kabels los voordat je met deze procedure begint. Klap het scherm dicht en leg je laptop op z'n kop op de werkoppervlak.
Gebruik een P5 Pentalobe-schroevendraaier of -bitje om de acht schroeven waarmee de onderste behuizing bevestigd is te verwijderen:
Vier 9.3 mm lange schroeven
Vier 5 mm lange schroeven
Zorg dat je tijdens deze reparatie goed bijhoudt welke schroeven waar vandaan komen zodat je zeker weet dat je ze op de juiste plek terugplaatst. Zo voorkom je schade aan je toestel.

Stap 2

Druk een zuignap op de voorkant van de onderste behuizing, tussen de twee middelste schroeven in.
Trek de zuignap omhoog om een kleine opening te creëren tussen de behuizing en het frame van de laptop.

Stap 3

Steek een openingsplectrum in de opening die je zojuist hebt gecreëerd.
Schuif je plectrum om de dichtstbijzijnde hoek heen en tot halverwege de zijkant van de MacBook Pro.
Dit zorgt er als het goed is voor dat de eerste klemmen losgemaakt worden. Als het goed is hoor en voel je de klem losklikken.

Stap 4

Herhaal de vorige stap aan de andere kant van het toestel. De tweede klem zou hierbij los moeten komen.

Stap 5

Trek de onderste behuizing stevig richting de voorkant van de batterij (weg van de scharnieren) om de behuizing uit de greep van de laatste klemmen los te trekken.
Trek eerst de ene hoek en vervolgens de andere hoek weg.
Trek naar de zijkant, en niet omhoog.
Dit kan aardig wat kracht vereisen.

This straight up does not work on my M4 unit. Pulled as hard as I could and bent the $@$* out of the case and never got it released.

Christopher Maunder -

Refer to this guide: https://support.apple.com/en-us/120759

You basically need to pull the front edge up before attempting to slide out the bottom cover. That worked for me

Mohammad Afaneh -

Stap 6

Verwijder de onderste behuizing.
Om de onderste behuizing weer terug te plaatsen:
Breng je deze op de juiste positie aan en zorg je dat de klemmen nabij de scharnieren op een lijn zitten met de klemmen in het frame. Druk de behuizing vervolgens omlaag en schuif deze richting de scharnieren. Als het goed is, stopt het schuiven zodra de klemmen vastklikken.
Als de klemmen weer vastgeklikt zijn en de onderste behuizing lijkt goed te zitten, druk je de behuizing nog een goed stevig omlaag om de rest van de klemmen te bevestigen. Als het goed is hoor en voel je ze vastklikken.

Stap 7

Gebruik een T3 Torx-schroevendraaier om de twee 2.1 mm lange schroeven, waarmee de beugel van de trackpadkabel aan het logic board bevestigd is, te verwijderen.

Sorry but this is not correct Apple procedure.

There is power running through the device still whilst you are unscrewing this plate/bracket and disconnecting the trackpad if you do it this way. This is why Apple put the small flex cable next to this, free to reach before touching anything else.

You must disconnect the battery flex cable next to the trackpad connector before you touch anything else.

Thanks

Brendan Roberts -

Is that not what steps 7-9 are doing? You cannot actually access the battery connector until you remove this cable as it's underneath. Which battery flex cable are you referring to?

maccentric -

Stap 8

Gebruik een pincet of je vingers om de beugel, die over de trackpadkabel geplaatst is, te verwijderen.

Stap 9

Gebruik het platte einde van je spudger om de drukaansluiting van de trackpadkabel van het contact op het logic board omhoog te wrikken en los te koppelen.
Om drukaansluitingen als deze weer aan te sluiten, breng je ze op de juiste plek aan en druk je eerste de ene en vervolgens de andere kant naar beneden. Druk niet op het midden. Als de aansluiting namelijk niet goed zit, kun je hiermee de pinnen verbuigen en permanente schade aan je toestel veroorzaken.

Stap 10

De trackpadkabel is lichtjes aan het frame bevestigd met wat lijm.
Trek de trackpadkabel van de lijm los door deze van het toestel weg te trekken.

Stap 11

Trek de tape die over de datakabelaansluiting van het batterijbord heen is geplakt weg.

Not strictly necessary to remove this end of the cable, as the other end is also disconnected later. However, it does get it out of the way.

Patrick -

Stap 12

Gebruik een spudger om de vergrendeling op de ZIF-aansluiting van de datakabel van het batterijbord omhoog te klappen.

Can I use my hand at this stage?

Lou Juntao -

Stap 13

De datakabel van het batterijbord is lichtjes op het logic board bevestigd.
Steek een pincet met botte uiteinden tussen de datakabel en het logic board.
Schuif je pincet onder de kabel om deze van de lijm te scheiden.
Koppel de datakabel los door de aansluiting uit het contact op het logic board weg te trekken.

Stap 14

Gebruik een pincet of je vingers om de datakabel van het batterijbord van het toestel weg te trekken.

Stap 15

Gebruik eenT5 Torx-schroevendraaier of -bitje om de 3.8 mm lange pannenkoekschroef, waarmee de batterijaansluiting is bevestigd, te verwijderen.

Stap 16

Gebruik een spudger om de batterijaansluiting omhoog te tillen en de batterij zo los te koppelen.
Til de aansluiting voldoende omhoog om deze tijdens de rest van de reparatie weg te houden van het contact. Als de aansluiting per ongeluk contact maakt, kan het je MacBook Pro beschadigen.

I would place a piece of card stock (business card) taped to the battery cells so the contact can’t be made.

Dan -

I have a question, could you please clarify, if the battery connector is damaged, is it replaceable or I have to replace the whole logic board?

Saddam Al-Dhaheri -

Stap 17

Gebruik een T5 Torx-schroevendraaier of -bitje om de tien 5.7 mm lange schroeven, waarmee de trackpadmodule bevestigd is, te verwijderen:
Het kan nuttig zijn om bij het weer in elkaar zetten van je toestel een beetje blauw schroefdraadborgmiddel op het schroefdraad van deze schroeven te smeren. Dit voorkomt dat de schroeven na verloop van tijd lostrillen.
Bevestig de schroeven eerst losje, check vervolgens of het trackpad goed gepositioneerd is, en als dat zo is, draai je de schroeven strak aan.

When referring to the 5.7mm length, is this tip of the screw to head of the screw? or thread length? Also, what is the nominal dimension of the screw diameter? Asking cause I stripped one of the screw heads when re-assembling, and can't find replacement screws anywhere.

Andre Fernandes - 29/12/22

Stap 18

Klap het scherm een klein stukje open, maar houd de MacBook op z'n kop. De trackpadmodule zou los moeten komen en plat op het scherm komen te liggen.
Zorg dat je bij het verwijderen van de trackpadmodule extra voorzichtig bent en voorkomt dat je de negen kleine metalen ringetjes die op de schroefgaten zitten verliest. Deze komen makkelijk los en zijn makkelijk kwijt te raken.
Begeleid de lintkabel van het trackpad voorzichtig door het gat in het frame.

perso à cette étape j'aurais mis un linge sur l'écran pour ne pas le rayer avec le pavé tactile

thierfeu -

Stap 19

Verwijder de trackpadmodule.
Zorg dat alle negen ringetjes weer terug op hun plek zijn voordat je het trackpad weer bevestigt.

What happens if you lose 2 washer? What will happen?

Omartinez -

Stap 20

Gebruik een T5 Torx-schroevendraaier om de 4 mm lange schroef, die het batterijbord bevestigt, te verwijderen.

Stap 21

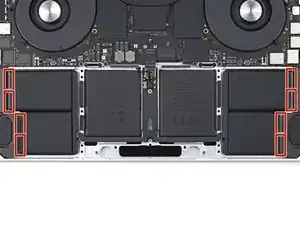

Er bevinden zich in totaal 14 uitrekbare kleefstrips in het frame om de batterij op z'n plek te houden:
Er zijn acht kleefstrips die vanaf de onderkant van het toestel moeten worden verwijderd.

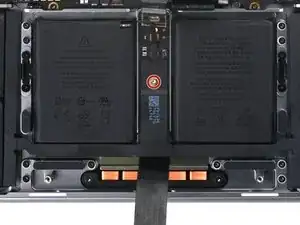

Er zijn zes kleefstrips die vanaf het trackpad moeten worden verwijderd.

The center 2 on the top start off wide but have a narrow part at the end (I thought I broke one at first).

maccentric -

Stap 22

Gebruik een pincet of je vingers om de zwarte treklip op een van de kleefstrips vast te pakken.

The black pull tab is glued to the battery, you'll need to pull it away from the battery before you start trying to pull out the strip (I used a spudger, there's less glue towards the center of them so start there and work outward). You'll need tweezers at first to pull out enough to get purchase by your fingers, which are less prone to tearing the strip. If it breaks, there's probably no chance of retrieving it, it'll be out of reach. Go slowly, maybe apply heat to the palm rest side (I had 3 break on one side before I did this, only one on the other after I did it). Hopefully you'll get enough out to be able to lift an edge up an slide a credit card (I use a plastic putty knife) or something in there to cut through the rest (and not have to deal with solvents).

maccentric - 18/03/24

Stap 23

Trek de strip rustig en met een constante kracht in een kleine hoek onder de batterij vandaan. Geef de strip voldoende tijd om uit te rekken en onder de batterij los te komen.
Als de kleefstrip afbreekt, probeer je deze opnieuw vast te pakken met je vingers of een pincet met botte uiteinden. Wrik de batterij echter niet omhoog om de strip weer te pakken te krijgen.
Herhaal deze stap voor alle 14 kleefstrips.

Stap 24

Volg de volgende twee stappen als het niet is gelukt om alle kleefstrips onder de batterij vandaan te trekken.
Ga voorzichtig te werk en voorkom dat je je batterij met je tool verbuigt of doorboort. Een doorboorde of verbogen batterij kan namelijk gevaarlijke chemicaliën gaan lekken of zelfs in brand vliegen. Als je moeite hebt met het loskrijgen van de batterij kun je meer isopropyl alcohol gebruiken.

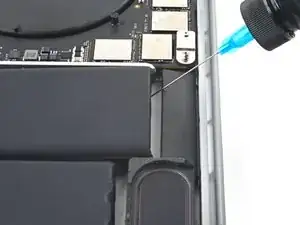

Dien een aantal druppels isopropyl alcohol (>90%) toe in de openingen rondom de batterij.
Voorkom dat je de alcohol in de buurt van de speakers toedient, aangezien dit ertoe kan leiden dat de speakers loskomen van het frame.
Wacht ongeveer 1-2 minuten zodat de alcohol in de lijm kan trekken.

If the speakers come loose with the alcohol, can it be reattached again? Will they work the same?

Rackoo -

Hi Rackoo,

The speakers are strongly adhered to the frame. If, however, they do come loose, you can always reattach them with double-sided tape of your choosing. This shouldn't be a major concern as long as you prop up your laptop so that the IPA flows away from the speakers and under the stuck battery cells.

Good luck!

Clay Eickemeyer -

Stap 25

Steek een plastic kaart tussen de batterij en het frame.
Duw het uiteinde van de kaart omlaag terwijl je de lijm doorsnijdt om de batterij van het frame te scheiden.

Stap 26

Schuif je batterij uit het frame om deze te verwijderen.

The central batteries were also adhered with glue. I use the adhesive remover on the underside of the trackpad and waited a couple minutes. With a little bit of, I got it!

Jess Sandford -

Conclusie

Volg bovenstaande instructies in omgekeerde volgorde om je toestel weer in elkaar te zetten.

Kalibreer je nieuwe batterij na het voltooien van deze handleiding. Zo weet je zeker dat je batterij optimaal kan presteren.

Vergelijk je nieuwe onderdeel met het origineel om te zien of je nog meer onderdelen mee over moet zetten. Dubbel-check ook of je beschermfolie moet verwijderen alvorens je je nieuwe onderdeel kunt bevestigen.

Breng je e-afval naar een door R2 of e-Stewards gecertificeerd recycle-station.
