MacBook Pro 14" 2021 Vervanging van de batterijaansluiting

Geschreven door: Alex Diaz-Kokaisl

Reacties: 6

MacBook Pro 14" 2021 Vervanging van de batterijaansluiting

Moeilijkheid

Gemiddeld

Stappen

Tijd vereist

15 - 30 minuten

Inleiding

Gebruik deze handleiding om de batterij van je MacBook Pro 14" 2021 los te koppelen.

Dit is een vooraf vereiste handleiding! Deze handleiding is onderdeel van een andere procedure en is dus niet bedoeld om los daarvan te worden gebruikt.

Gereedschap

Stap 1

Gebruik een T3 Torx-schroevendraaier om de twee 2.1 mm lange schroeven, waarmee de beugel van de trackpadkabel aan het logic board bevestigd is, te verwijderen.

Sorry but this is not correct Apple procedure.

There is power running through the device still whilst you are unscrewing this plate/bracket and disconnecting the trackpad if you do it this way. This is why Apple put the small flex cable next to this, free to reach before touching anything else.

You must disconnect the battery flex cable next to the trackpad connector before you touch anything else.

Thanks

Brendan Roberts -

Is that not what steps 7-9 are doing? You cannot actually access the battery connector until you remove this cable as it's underneath. Which battery flex cable are you referring to?

maccentric -

Stap 2

Gebruik een pincet of je vingers om de beugel, die over de trackpadkabel geplaatst is, te verwijderen.

Stap 3

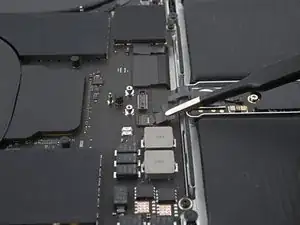

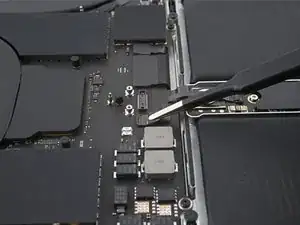

Gebruik het platte einde van je spudger om de drukaansluiting van de trackpadkabel van het contact op het logic board omhoog te wrikken en los te koppelen.
Om drukaansluitingen als deze weer aan te sluiten, breng je ze op de juiste plek aan en druk je eerste de ene en vervolgens de andere kant naar beneden. Druk niet op het midden. Als de aansluiting namelijk niet goed zit, kun je hiermee de pinnen verbuigen en permanente schade aan je toestel veroorzaken.

Stap 4

De trackpadkabel is lichtjes aan het frame bevestigd met wat lijm.
Trek de trackpadkabel van de lijm los door deze van het toestel weg te trekken.

Stap 5

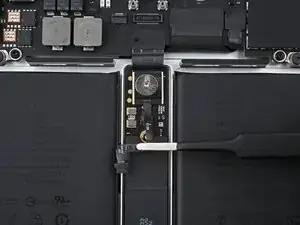

Trek de tape die over de datakabelaansluiting van het batterijbord heen is geplakt weg.

Not strictly necessary to remove this end of the cable, as the other end is also disconnected later. However, it does get it out of the way.

Patrick -

Stap 6

Gebruik een spudger om de vergrendeling op de ZIF-aansluiting van de datakabel van het batterijbord omhoog te klappen.

Can I use my hand at this stage?

Lou Juntao -

Stap 7

De datakabel van het batterijbord is lichtjes op het logic board bevestigd.

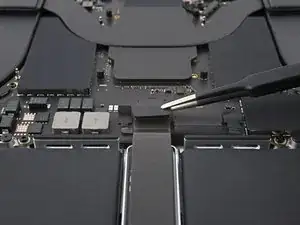

Steek een pincet met botte uiteinden tussen de datakabel en het logic board.
Schuif je pincet onder de kabel om deze van de lijm te scheiden.
Koppel de datakabel los door de aansluiting uit het contact op het logic board weg te trekken.

Stap 8

Gebruik een pincet of je vingers om de datakabel van het batterijbord van het toestel weg te trekken.

Stap 9

Gebruik eenT5 Torx-schroevendraaier of -bitje om de 3.8 mm lange pannenkoekschroef, waarmee de batterijaansluiting is bevestigd, te verwijderen.

Stap 10

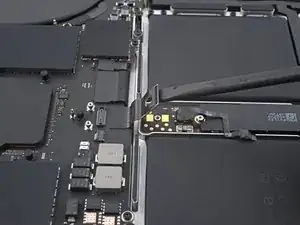

Gebruik een spudger om de batterijaansluiting omhoog te tillen en de batterij zo los te koppelen.
Til de aansluiting voldoende omhoog om deze tijdens de rest van de reparatie weg te houden van het contact. Als de aansluiting per ongeluk contact maakt, kan het je MacBook Pro beschadigen.
