MacBook Pro 14" 2021 Vervanging van het scherm

Gebruik een P5 Pentalobe-schroevendraaier of -bitje om de acht schroeven waarmee de onderste behuizing bevestigd is te verwijderen:

Vier 9.3 mm lange schroeven

Vier 5 mm lange schroeven

Druk een zuignap op de voorkant van de onderste behuizing, tussen de twee middelste schroeven in.

Trek de zuignap omhoog om een kleine opening te creëren tussen de behuizing en het frame van de laptop.

Steek een openingsplectrum in de opening die je zojuist hebt gecreëerd.

Schuif je plectrum om de dichtstbijzijnde hoek heen en tot halverwege de zijkant van de MacBook Pro.

Herhaal de vorige stap aan de andere kant van het toestel. De tweede klem zou hierbij los moeten komen.

Trek de onderste behuizing stevig richting de voorkant van de batterij (weg van de scharnieren) om de behuizing uit de greep van de laatste klemmen los te trekken.

Trek eerst de ene hoek en vervolgens de andere hoek weg.

Verwijder de onderste behuizing.

Breng je deze op de juiste positie aan en zorg je dat de klemmen nabij de scharnieren op een lijn zitten met de klemmen in het frame. Druk de behuizing vervolgens omlaag en schuif deze richting de scharnieren. Als het goed is, stopt het schuiven zodra de klemmen vastklikken.

Als de klemmen weer vastgeklikt zijn en de onderste behuizing lijkt goed te zitten, druk je de behuizing nog een goed stevig omlaag om de rest van de klemmen te bevestigen. Als het goed is hoor en voel je ze vastklikken.

Gebruik een T3 Torx-schroevendraaier om de twee 2.1 mm lange schroeven, waarmee de beugel van de trackpadkabel aan het logic board bevestigd is, te verwijderen.

Gebruik een pincet of je vingers om de beugel, die over de trackpadkabel geplaatst is, te verwijderen.

Gebruik het platte einde van je spudger om de drukaansluiting van de trackpadkabel van het contact op het logic board omhoog te wrikken en los te koppelen.

Trek de trackpadkabel van de lijm los door deze van het toestel weg te trekken.

Trek de tape die over de datakabelaansluiting van het batterijbord heen is geplakt weg.

Gebruik een spudger om de vergrendeling op de ZIF-aansluiting van de datakabel van het batterijbord omhoog te klappen.

Steek een pincet met botte uiteinden tussen de datakabel en het logic board.

Schuif je pincet onder de kabel om deze van de lijm te scheiden.

Koppel de datakabel los door de aansluiting uit het contact op het logic board weg te trekken.

Gebruik een pincet of je vingers om de datakabel van het batterijbord van het toestel weg te trekken.

Gebruik eenT5 Torx-schroevendraaier of -bitje om de 3.8 mm lange pannenkoekschroef, waarmee de batterijaansluiting is bevestigd, te verwijderen.

Gebruik een spudger om de batterijaansluiting omhoog te tillen en de batterij zo los te koppelen.

Gebruik een T3 Torx-schroevendraaier of -bitje om de drie 2.1 mm lange schroeven, waarmee de beugel van de antennebalk en de beschermplaat op de coax-kabels bevestigd is, te verwijderen.

Gebruik een pincet of je vingers om het beschermplaatje bovenop de coaxiale kabels te verwijderen.

Gebruik de punt van een spudger om de aansluiting van de coaxiale kabel van de antennebalk omhoog te wrikken en zo los te koppelen.

Herhaal deze stap om ook de twee andere coax-kabels los te koppelen.

Gebruik een T5 Torx-schroevendraaier of -bitje om de zes schroeven, waarmee de antennebalk aan het frame bevestigd is, te verwijderen:

Twee 7.5 mm lange schroeven

Vier 3.2 mm lange schroeven

Gebruik een P2 Pentalobe-schroevendraaier om de negen 1.5 mm lange schroeven, waarmee de antennebalk aan het frame bevestigd is, te verwijderen.

Steek de punt van een spudger tussen de antennebalk en het frame.

Wrik de antennebalk omhoog om deze van het frame te scheiden.

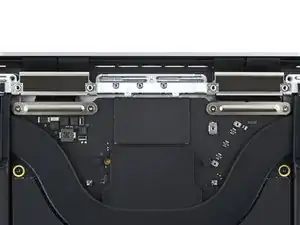

Trek de antennebalk in een rechte beweging omhoog en uit het frame.

Gebruik een T3 Torx-schroevendraaier of -bitje om de vier 2.1 mm lange schroeven, waarmee de beschermplaatjes op de schermkabels bevestigd zijn, te verwijderen.

Gebruik een pincet of je vingers om de beschermplaatjes van de schermkabel van het logic board te verwijderen.

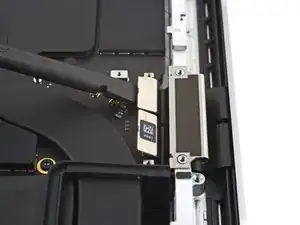

Gebruik het platte einde van je spudger om de twee drukaansluitingen aan de rechterkant van het toestel los te koppelen door deze van het logic board omhoog te wrikken.

Herhaal deze stap voor de drukaansluiting aan de linkerkant van het toestel.

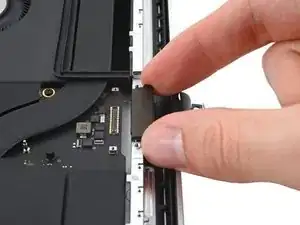

Trek de achtetrkant van de beugel op de schermkabel omhoog om deze los te trekken uit de klemmen die het aan het frame bevestigen.

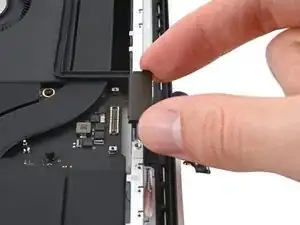

Verwijder de beugel van de schermkabel.

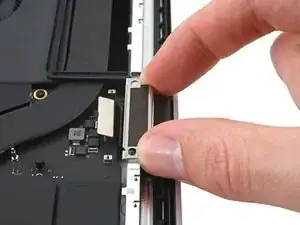

Herhaal deze stap ook voor het verwijderen van de andere beugel.

Trek de twee buffers recht omhoog uit het frame om deze te verwijderen.

Gebruik een T3 Torx-schroevendraaier of -bitje om de twee 2.1 mm lange schroeven, waarmee het plaatje op de schermhoeksensor is bevestigd, te verwijderen.

Gebruik een pincet of je vingers om het plaatje op de schermhoeksensor te verwijderen.

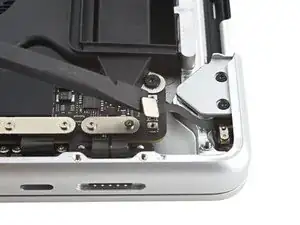

Gebruik het platte einde van je spudger om de drukaansluiting van de schermhoeksensor uit het contact omhoog te wrikken en zo los te koppelen.

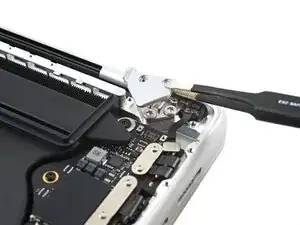

Gebruik een T5 Torx-schroevendraaier om de vier 2.5 mm lange schroeven, die de beschermplaatjes op de scharnieren bevestigen (twee aan iedere zijde), te verwijderen.

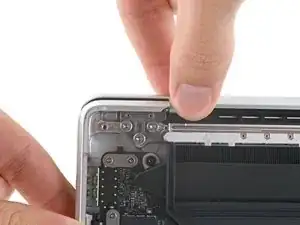

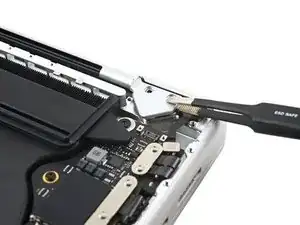

Gebruik een pincet om de plaatjes op de scharnieren horizontaal van de scharnieren weg te trekken om deze van het frame te scheiden.

Verwijder de beschermplaatjes.

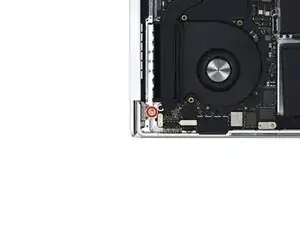

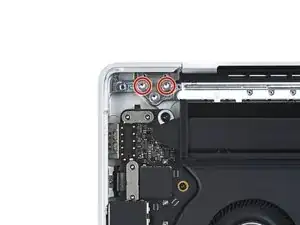

Gebruik een T8 Torx-schroevendraaier of -bitje om de twee 5.2 mm lange schroeven uit elk scharnier te verwijderen (dus vier schroeven in totaal).

Als je van plan bent je scherm te hergebruiken, klap je het nu open en breng je een stuk tape aan op het glas direct boven de scharnieren. Dit beschermt het glas in de volgende stappen tegen mogelijke krassen.

Open het scherm van je MacBook Pro volledig en zet je toestel op de zijkant.

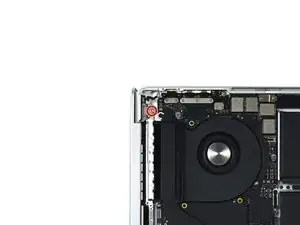

Gebruik een T8 Torx-schroevendraaier of -bitje om de twee resterende 5.2 mm lange schroeven (een in elke scharnier) te verwijderen.

Verwijder de schroef uit de bovenste scharnier als laatst en zorg dat je een hand gebruikt om beide helften van de laptop vast te houden. Zo voorkom je dat een van de helften plots loskomt en valt.

Duw beide helften van de MacBook Pro samen zodat de scharnieren uit hun inkepingen in het chassis los kunnen komen.

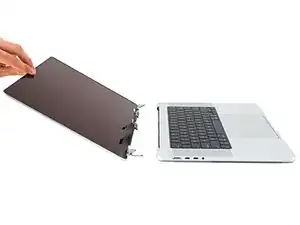

Duw de body van de MacBook Pro van je weg terwijl je het scherm naar je toe trekt. Zo zouden de twee helften van elkaar los moeten komen.

Verwijder het scherm.
