Motorola Moto E5 Vervanging van het scherm

Gebruik een SIM-uitwerpbitje, een SIM-uitwerptool of een paperclip of de SIM-kaart uit de telefoon te verwijderen.

Maak een iOpener klaar om de achterkant van de telefoon, aan een van beide kanten, te verwarmen gedurende ongeveer twee minuten. Verwarm de telefoon tot deze net iets te warm is om comfortabel aan te raken. Dit helpt de lijm, die het achterste paneel aan de telefoon bevestigt, te verzachten.

Druk een zuignap op het achterste paneel, in het midden van de zijkant die je met de iOpener hebt opgewarmd.

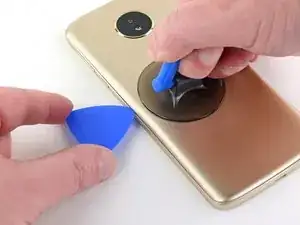

Trek de zuignap met een stevige, constante kracht omhoog om een kleine opening te creëren tussen het frame van de telefoon en het achterste paneel.

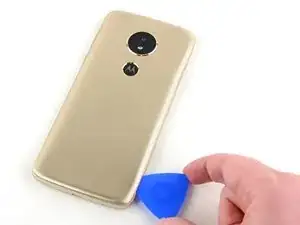

Steek een openingsplectrum in de opening.

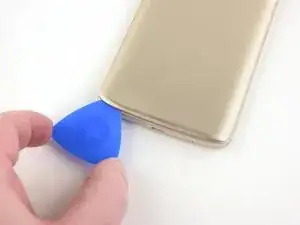

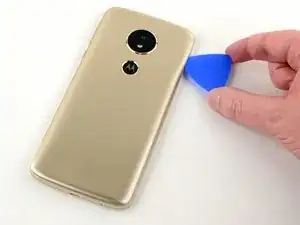

Schuif je openingsplectrum langs de zijkant van de telefoon en snijd ondertussen de lijm door die het achterste paneel aan het frame van de telefoon bevestigt.

Gebruik een iOpener om de achterkant van de telefoon, aan de onderkant, te verwarmen gedurende ongeveer twee minuten, totdat deze net te heet is om comfortabel aan te raken.

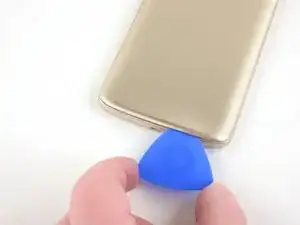

Schuif je plectrum verder naar beneden en snijd de lijm langs de onderkant van de telefoon door.

Gebruik de iOpener om de andere kant van de achterkant van de telefoon te verwarmen gedurende ongeveer twee minuten, of totdat ook deze net te heet is om aan te raken.

Ga door met het doorsnijden van de lijm langs de zijkant van de telefoon.

Gebruik de iOpener om de achterkant van de telefoon aan de bovenkant gedurende twee minuten, of totdat het net te warm is om aan te raken, te verwarmen.

Ga verder met het doorsnijden van de lijm langs de bovenkant van de telefoon.

Een aantal delen van de telefoon zit vastgeklemd in plastic klemmen. Met je openingsplectrum zou je de meeste klemmen los moeten hebben gekregen, maar in het geval dat er nog een aantal klemmen vastzit, kun je een openingstool in de opening steken om het achterste paneel omhoog en los te wrikken.

Als je eenmaal alle lijm door hebt weten te snijden, kun je het achterste paneel van de telefoon losmaken.

Verwijder de volgende Phillips schroeven, die de beugel over de kabel van de vingerafdruksensor bevestigen:

Eén 1.6 mm lange schroef.

Eén 3.8 mm lange schroef.

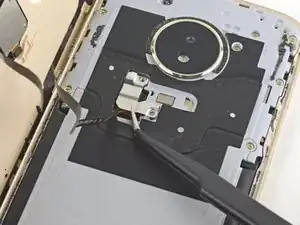

Gebruik een pincet om de beugel over de kabel van de vingerafdruksensor te verwijderen.

Gebruik een spudger om de kabelaansluiting van de vingerafdruksensor omhoog te duwen en los te koppelen.

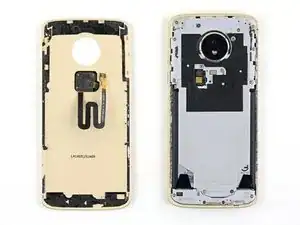

Verwijder het achterste paneel.

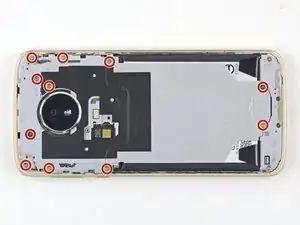

Verwijder de elf 3.8 mm lange Phillips schroeven die het midframe bevestigen.

Steek een van je nagels of het platte einde van een spudger in de inkeping aan de onderkant van het midframe.

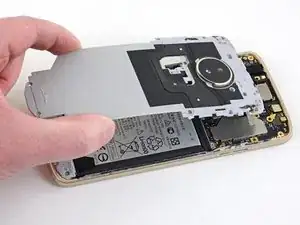

Wrik het midframe vervolgens omhoog met je nagel of een spudger en verwijder deze uit de telefoon.

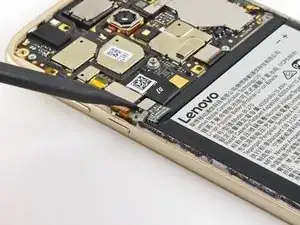

Gebruik de punt van een spudger om de batterijaansluiting omhoog te duwen en los te koppelen.

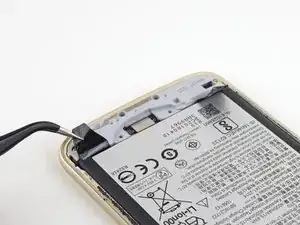

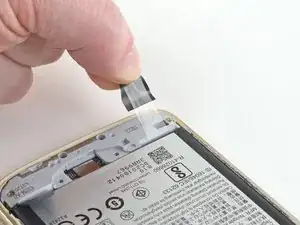

Gebruik een pincet om de twee kleefstrips onder de batterij, aan de onderkant van de telefoon, los te peuteren.

Trek de kleefstrip onder batterij rustig naar je toe om deze los te krijgen.

Als een van de kleefstrips is gebroken en je deze niet langer kunt vastpakken, steek je een plastic kaart tussen de onderkant van de batterij en het frame van de telefoon.

Duw de kaart vervolgens voorzichtig naar beneden en verder onder de batterij, zodat je deze rustig omhoog kan wrikken.

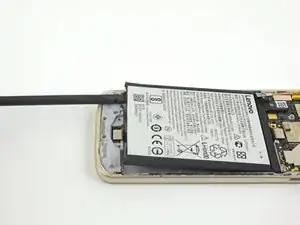

Als je de kleefstrips met succes hebt weten te verwijderen, steek je het platte einde van een spudger tussen de onderkant van de batterij en het frame van de telefoon.

Til de batterij op om deze uit de inkeping in de telefoon te krijgen en verwijder de batterij.

Zorg dat je, voordat je je nieuwe batterij installeert, alle gescheurde kleefstrips verwijdert.

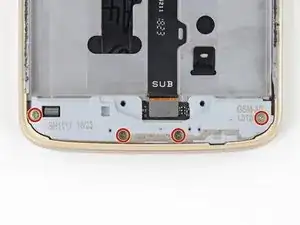

Verwijder de vier 3.8 mm lange Phillips-schroeven die het dochterbord bevestigen.

Gebruik een spudger om kabelaansluiting van het dochterbord van het dochterbord omhoog te duwen en los te koppelen.

Gebruik het platte einde van je spudger om het dochterbord omhoog te duwen en deze uit de inkeping te verwijderen. Verwijder het dochterbord echter nog niet volledig.

Het dochterbord is nog steeds door middel van een antennekabel verbonden, dus zorg dat je het dochterbord vanaf de linkerkant optilt en deze naar de rechterkant omvouwt om te voorkomen dat je de antennekabel scheurt.

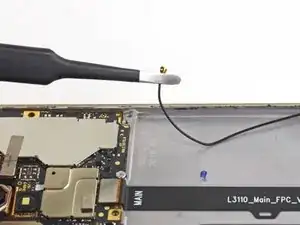

Gebruik de punt van je spudger om de antennekabelaansluiting op het moederbord omhoog te duwen en los te koppelen.

Gebruik je vingers of een pincet om de antennekabel uit de kabelgoot langs de zijkant van de telefoon te verwijderen.

Verwijder het dochterbord en de antennekabel.

Gebruik de punt van je spudger om de dochterbordkabel van het moederbord omhoog te tillen en los te koppelen.

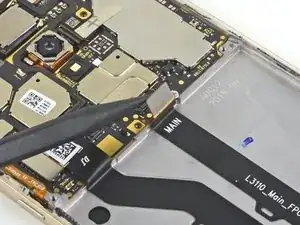

Gebruik een spudger om de schermkabel van het moederbord omhoog te duwen en los te koppelen.

Gebruik een pincet om de tape over de aansluiting van de volumeknoppen omhoog te trekken en te verwijderen.

Gebruik de punt van je spudger om de zwarte sluitklem op de aansluiting van de volumeknoppen omhoog te klappen.

Gebruik een pincet om de kabel van de volumeknoppen in een rechte beweging uit het contact te trekken.

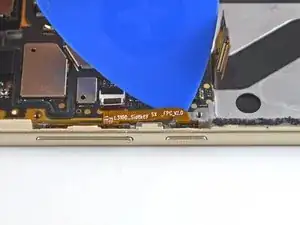

Schuif je openingsplectrum langs de onderkant van de volumeknopkabel om de lijm door te snijden en deze van het moederbord los te maken.

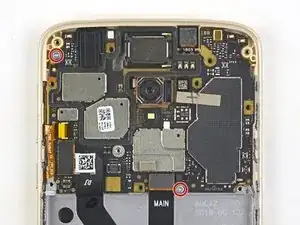

Verwijder de twee 2.9 mm lange Phillips-schroeven die het moederbord bevestigen.

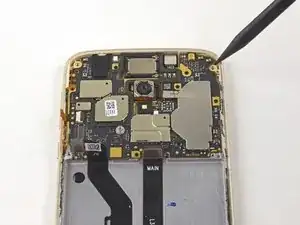

Steek de punt van een spudger tussen het moederbord en het frame van de telefoon. Waar maakt niet uit.

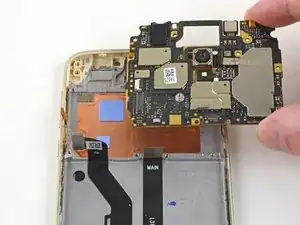

Wrik het moederbord omhoog uit de inkeping en verwijder deze. Zorg hierbij dat deze niet breekt doordat deze per ongeluk achter een van de kabels blijft hangen.

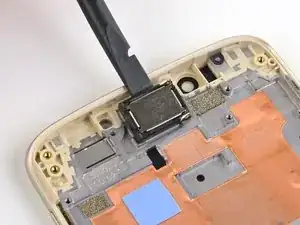

Gebruik het platte einde van een spudger om de oorstukspeaker uit de inkeping omhoog te wrikken en los te maken.

Gebruik je vingers of een pincet om de oorstukspeaker te verwijderen.

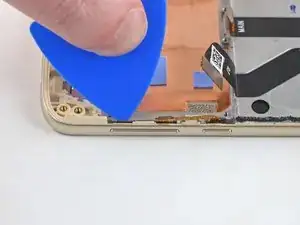

Steek een openingsplectrum in de opening tussen de volumeknoppen en de frame van het telefoon.

Schuif je openingsplectrum langs de volumeknoppen om de lijm, die deze aan het frame van de telefoon bevestigen, door te snijden.

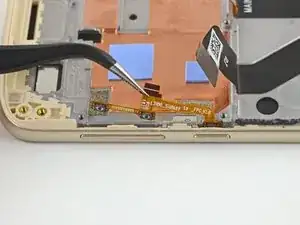

Gebruik een pincet om de volumeknoppen uit het frame van de telefoon te verwijderen.

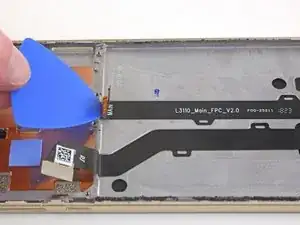

Steek een openingsplectrum, onder een hoek van 45 graden, onder de dochterbordkabel, in de buurt van de moederbordaansluiting.

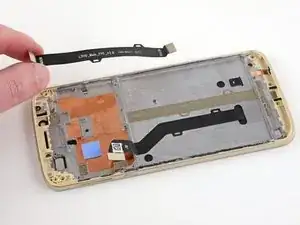

Schuif je plectrum langs de onderkant van de kabel, snijd de lijm door en verwijder de kabel uit de telefoon.

Zo blijven enkel het frame, het LCD-scherm, de digitizermodule en de schermkabel over.
