Nespresso Vertuo Evoluo lager vervangen.

Verwijder het waterreservoir, de capsule-opvangbak en de lekbak om het hanteren van de machine gemakkelijker te maken.

De plastic deksel op het bovenste scharnierende deksel moet worden verwijderd. Verwijder twee Torx T10 schroeven die het deksel op zijn plaats houden, één aan elke kant.

Een kleine zaklamp kan helpen om de twee schroeven te vinden omdat ze circa1,5 cm onder het bovenste plastic deksel verzonken zitten.

De bovenste plastic deksel wordt ook vastgehouden door een aantal plastic vergrendelingen. Begin aan één kant, daar waar het ronde hoofdgedeelte van het deksel en het langere armgedeelte samenkomen, en spreid de onderkant van het plastic deksel zachtjes uit, zodat de plastic vergrendelingen op dat punt loskomen.

Zodra de ene kant is losgemaakt, voert u dezelfde voorzichtige spadebeweging uit aan de andere kant. Als alle kunststof vergrendelingen op de ronde kop zijn losgemaakt, kan de bovenste kunststof deksel worden opgetild en losgedraaid van de resterende vergrendelingen op het langere armgedeelte.

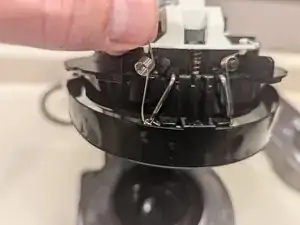

Maak de twee veerspanners op de capsulevangstbeugels los, één aan elke kant: Buig het bovenste deel van de veer voorzichtig naar beneden en draai het onder de plastic lip vandaan die het op zijn plaats houdt.

Verwijder de veer van elke arm van het capsulevangmechanisme en leg ze opzij. Onthoud welke veer bij welke kant van het mechanisme hoort. (markeer er 1 en maak een foto).

Verwijder de zilveren dekselveer: verwijder het ene uiteinde uit de witte knopbeugel en verwijder vervolgens het andere uiteinde uit het zwarte dekselmechanisme. Een pincet of tandenstoker kan hierbij helpen.

Deze en de volgende stappen zijn het gemakkelijkst als het deksel van de machine gesloten is.

Maak u geen zorgen over het sluiten van het deksel: U kunt het machinedeksel indien nodig weer openen met behulp van de twee zwarte pinnen van het deksel ontgrendelingsmechanisme die 180 graden uit elkaar boven op het bovenstuk van de machine zitten, ongeveer op 5 uur en 11 uur. Duw ze iets tegen de klok in om het deksel van de machine te openen.

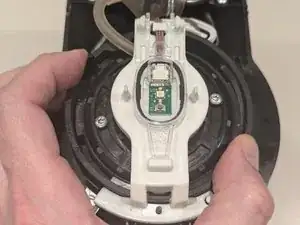

Verwijder de witte beugel van de bovenkant van het bovenstuk van de machine: gebruik een kleine platte schroevendraaier om voorzichtig op elk van de twee plastic clips te drukken die de beugel op zijn plaats houden, om hem veilig los te maken en op te tillen.

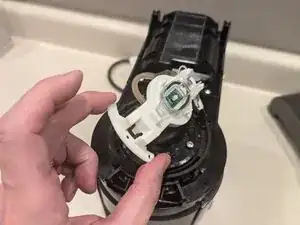

De witte beugel blijft aan de machine bevestigd met een kleine bruine draad. Draai de witte houder voorzichtig om en naar rechts zodat je ruimte hebt om de kop van de machine verder te demonteren.

Til de kleine messingkleurige veer die nu zichtbaar is aan de voorkant van het bovenstuk van de machine voorzichtig op en leg deze opzij.

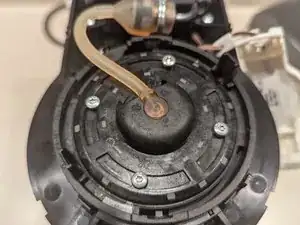

Verwijder de vier Torx T10 schroeven van de stoomkap aan de bovenkant van de kop van de machine.

Til het zwarte stoomdeksel voorzichtig van de kop van het apparaat en schuif het voorzichtig naar beneden over het siliconenslangetje.

Verwijder het uiteinde van de siliconenslang van de bovenkant van de kop van het apparaat. Verlies het metalen buisje bovenaan de siliconenslang niet.

Als het metalen buisje eruit valt, kan het terug op zijn plaats worden geduwd in de siliconenslang; de positie van dit buisje is belangrijk bij het opnieuw in elkaar zetten van de machine.

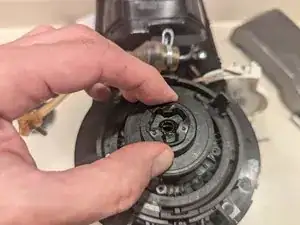

Verwijder het bovenste stoomdeksel door het in te drukken en ongeveer 30 graden linksom te draaien.

Leg het deksel opzij en verwijder vervolgens de spanveer.

Open het deksel opnieuw door de twee deksel-ontgrendelingspennen (op 5 uur en 11 uur op de kop van de machine) tegen de klok in te draaien.

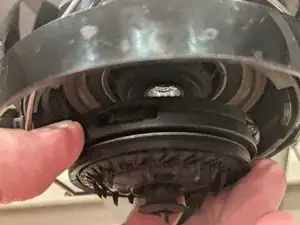

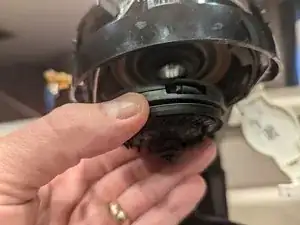

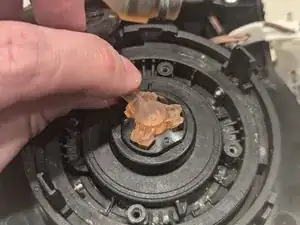

Houd met één hand onder het bovenstuk van de machine de doorn voorzichtig vast en voorkom dat hij draait, terwijl je met de andere hand de plastic borgmoer van de bovenkant losdraait.

Duw de as met schroefdraad voorzichtig naar beneden om de doorn uit de kop van de machine te halen.

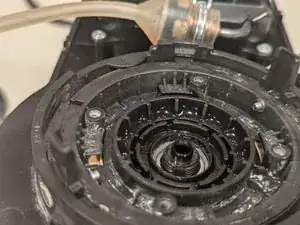

Duw voorzichtig van onder het bovenstuk van de machine omhoog om het lager en de plastic beugel die het op zijn plaats houdt te verwijderen.

Duw het lager voorzichtig uit de plastic beugel.

Reinig en veeg de plastic beugel schoon en plaats dan het nieuwe lager in de beugel.

Reinig het oppervlak boven op de kop van de machine waar het lager komt te zitten.

Druk het lager en de plastic beugel voorzichtig terug op hun plaats vanaf de bovenkant van de kop van de machine.

Reinig eventuele vuildeeltjes van de kop van de doorn en de draadas van de doorn.

Steek de draadas van de doorn voorzichtig terug door het gat in het lager en schroef de plastic borgmoer terug op de doornschacht.

Sluit het deksel van de machine.

Maak de spanveer schoon en plaats deze voorzichtig boven op de kop van de machine.

Lijn het stoomdeksel uit op de veer zodat de inkeping voor de siliconenslang naar linksboven wijst (ongeveer op 10 uur; zie foto 2).

De uitlijning van het metalen buisje in het uiteinde van de siliconenslang is kritisch. Als de metalen slang uit de siliconenslang is gevallen of als de slang in de siliconenslang is gedraaid, kunt u de uitlijning het gemakkelijkst herstellen door de metalen slang uit de siliconenslang te halen en in het deksel van de stoompijp te steken.

Let op de E-clip aan het uiteinde van de metalen buis. De opening in de E-clip moet in lijn zijn met een klein pinnetje op het stoompijpje (zie foto 3).

Als je je machine weer in elkaar hebt gezet maar je ontdekt dat je slappe of waterige koffie hebt, kom dan terug naar deze stap en controleer opnieuw of de metalen buis goed is uitgelijnd. Zie deze Reddit post voor meer informatie.

Controleer of de stoomafdekking nog steeds in de juiste positie zit, met de siliconenslang er doorheen. (foto 1)

Druk de siliconenslang over het stoomdeksel en de metalen buis (foto 2) en lijn het stoomdeksel uit met de vier schroefgaten in het stoomdeksel.

Plaats de vier T10 Torx-schroeven terug en draai ze vast om de steamerafdekking op het steamerdeksel te bevestigen.

Plaats de kleine messingkleurige veer terug op de zwarte pen aan de voorkant van het bovenstuk van de machine.

Draai en lijn de witte knopbeugel uit over de bovenkant van het bovenstuk van de machine en druk voorzichtig om hem weer vast te zetten.

Let op: de zwarte pen waarop de messingkleurige veer zit, moet uitgelijnd zijn met een gat in de witte knopbeugel zodat de beugel goed vastzit.

Bevestig voorzichtig de zilveren veer terug.

Het is misschien het gemakkelijkst om eerst een uiteinde van de veer aan de zwarte ontgrendelstang te bevestigen en dan een pincet of een tandenstoker te gebruiken om het andere uiteinde van de veer over de stang op de witte knopbeugel te trekken.

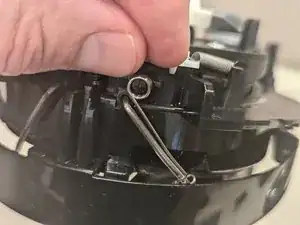

Bevestig het onderste uiteinde van elke veer van de capsulevangbeugel aan de vangbeugel door deze voorzichtig op zijn plaats te drukken (foto 1).

Schuif de veer op de ronde veerbevestiging. (foto 2)

Buig de bovenste veerarm voorzichtig onder de witte knopbeugel en zorg ervoor dat de veerarm achter de plastic rand rust om hem op zijn plaats te houden. (foto 3)

De twee pinnen op de stomerafdekking (d.w.z. op de kop van de machine) moeten uitgelijnd zijn met de twee gaten in de bovenste plastic afdekking, zodat de ontgrendelingshendels op de bovenkant van de bovenste afdekking de stomer goed kunnen draaien en vergrendelen wanneer de bovenste afdekking wordt bevestigd.

Deze uitlijning is het gemakkelijkst als de kop van de machine gesloten en vergrendeld is.

Sluit de kop van de machine en draai de stomer met de klok mee in de vergrendelde stand. De palen staan dan ongeveer op 10 en 4 uur.

Draai de ontgrendelingshendels aan de bovenkant van de kap tot de lijnen van de “vergrendelde” indicator op één lijn staan.

Klik de achterkant van de plastic kap over de plastic lipjes aan de achterkant van het apparaat. (foto 1)

Draai de voorkant van het deksel voorzichtig naar beneden en druk het op zijn plaats, waarbij u ervoor zorgt dat de pinnetjes op het bovenste stoomafzuigdeksel uitgelijnd zijn met de gaatjes op het deksel. (foto 2)

U moet de bovenste vergrendelingshendels lichtjes kunnen draaien en weerstand voelen wanneer ze in de stoomkop eronder grijpen.

Nadat u alle plastic vergrendelingslipjes op hun plaats hebt gedrukt rond de bovenkant van het machinedeksel, moet u het machinedeksel kunnen openen en sluiten met behulp van de vergrendelingshendels.

Open het bovendeksel en bevestig het bovendeksel op zijn plaats door de twee T10 Torx-schroeven vast te draaien.

Een kleine zaklamp kan helpen om de schroeven uit te lijnen en in de verzonken openingen te krijgen.

U bent klaar! Trakteer uzelf op een kopje koffie uit uw nieuwe stille Nespresso-machine!
