Nintendo Switch Linker Joy-Con Hoes Vervanging

Geschreven door: Jose Castro
  • Reacties: 19
Nintendo Switch Linker Joy-Con Hoes Vervanging

Moeilijkheid

Gemiddeld

Stappen

20

Tijd vereist

30 minuten - 1 uur

Inleiding

Deze handleiding gaat je helpen om de hoes van de linker Joy-Con van jouw Nintendo Switch te vervangen (model HAC-015).

Als jouw Joy-Con hoes een krak of kleuren vervaging heeft, wil je die waarschijnlijk vervangen. De Joy-Con hoes beschermt de onderdelen in de Joy-Con terwijl het een mooie look geeft. Een beschadigde hoes gaat uiteindelijk de onderdelen stuk maken en gaat het het niet fijn maken om mee te spelen.

Je kan vervangings hoesen kopen op Amazon, waar ze een stuk goedkoper zijn dan bij nintendo. Deze komen in verschilende kleuren en desings.

Terwijl je de stappen volgt, moet je er voor zorgen dat je niet de schroeven doordraait of een component verwijdert met te veel kracht. Alle soorten kleine beschadegingen zorgen ervoor dat de controller niet werkt na het inelkaar zetten.

Als je ook de rechter Joy-Con hoes wilt vervangen, is er een handige handleiding op iFixit dat je kan helpen met dat proces.

  1. b5coIjciEm6YXOXx
    b5coIjciEm6YXOXx
    yoxiQFnvilyUUmeP

    • Start met het ontschroeven van de vier (4) Y-gevormde schroeven ("Y00") van de achterkant

    • Bewaar de schroeven ergens veilig en georganiseerd.

    Be EXTREMELY careful when removing these screws. They strip very easily and can cause many issues.

    Victor Facchina -

  2. NVtbrSokfYsVjoEQ
    NVtbrSokfYsVjoEQ
    mCTgSXiuMZhb4dem
    YbA5HtHJ5GDneDZC

    • Steek een openaar tool in de hoek van de onderkant van de controller (aan de tegenovergestelde kant van de L en ZL knoppen).

    • Langzaam beweeg je de platte kant van je openaar tool op de zijkant van je Joy-Con.

  3. LwlLVNRoDXquQiOh
    LwlLVNRoDXquQiOh
    Yawr1RDyfFWlcawv

    • Met de oplaad rail van je af, open de joy-con zoals een laptop.

    • Verwijder nog niet volledig de achterkant; er zijn nog 2 kabels verbonden met de oplaad rail met het moederbord.

  4. AlfR4Df4iuZfavrB

    • Voorzichtig verwijder de baterij kabel omhoog van zijn houder op de moederbord met een plastic spudger (ontwijk metalen stuken om de kans van een kortsluiting de voorkomen). Dit zorgt ervoor dat de Joy-Con niet aangaat tijdens de reparatie.

    • Wees voorzichtig terwijl je aan het werk bent in de buurt van de kabel die is verbonden met de baterij.

    • Met het werken aan elektronica en/of baterijen, is het een goed idee om de anti schok armband te dragen.

  5. xLfdJHhqkRcQoQCM
    xLfdJHhqkRcQoQCM
    o3qgiTMIBDgrEgNe

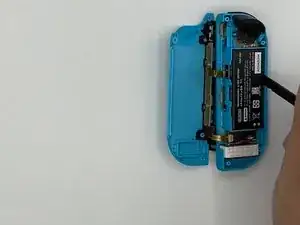

    • Steek een spudger tussen de baterij en de hoes van de Joy-Con.

    • Voorzichtig verwijder de Joy-Con.

    • De baterij is een beetje getapt in plek.

    • Wees voorzichig om de baterij niet te beschadigen.

  6. PvACKOGpq166qArM

    • Verwijder de drie (3) 3,5mm gouden Philips #00 schroeven van de middel frame.

  7. O1BVHVbJQy5fFqTA

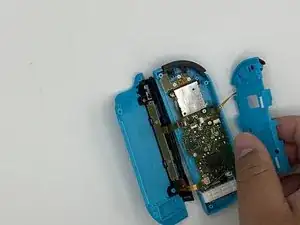

    • Draai voorzichtig de middel frame om van de moederbord af, net zoals als je een boek om slaat.

    • De kabels zijn heel breekbaar. Het is aangeraden om een niet-scherpe pincet te gebruiken.

  8. WvNafavxDB6aUZTv
    WvNafavxDB6aUZTv
    IeFdYnCwmP4JC3F6

    • Gebruik een pincet om de ZIF connector vergrendeling naar de tegenovergestelde richting te verplaatsen.

    • De ZL knop is in zijn plek vergrendeld met een klein ZIF connector op de moederbord.

    • Gebruik een pincet om voorzichtig de ZL flex kabel uit de ZIF connector socket te halen. De middel frame is nu geontkoppelt en kan verwijderd worden.

  9. x2ELyImMI4ajeNMP
    x2ELyImMI4ajeNMP
    vDqeivuOXeRvYrSY

    • Ontgrendel de rail zijn top ZIF connector en verwijder dan de kabbel.

    • Ontgrendel de rail zijn onder ZIF connector en verwijder dan de kabbel. We kunnen nu de rail verwijderen van de onderkant

    • Verwijder de L knop en zijn springveer

    • Wees voorzichtig want de springveer kan weg vliegen.

    Details for removing the ZL trigger are Step 12

    Luke Lucas -

    I think this guide mean L button and spring instead of ZL button since that is attached to the mid frame which was removed before this step.

    Callum M. -

    I was struggling to put back the top ZIF connector. A couple youtube videos I watched just didn't disconnect them at this step. If I were doing this again, I would do that instead.

    Jon C. -

  10. 6m56f4BKPWTQGVN2
    6m56f4BKPWTQGVN2
    PPo4YBtWCMdsJaXL
    PU4uocWTAjJR3Wty

    • Verwijder de schroef die de rail vast houd. Verwijder de rail van de onderkant en leg hem aan de kant.

    Screw is Philips #00 as well

    Doc Halstater -

  11. AZGx6ZuWkqoBv5gW

    • Verwijder de ontgrendel knop en leg hem aan de kant.

  12. 3nTkswaKYUADclih
    3nTkswaKYUADclih
    TnoxA1dRSJdVmFE6

    • Druk de grendel onder de knop in met een pincet. Maak de knop voorzichtig los.

    • Zorg ervoor dat u de positie van de twee veren onder de knop noteert, omdat deze op dezelfde plek op het nieuwe middenframe moeten worden teruggezet.

    Ahh nevermind. Figured this one out via brute force. Press and hold near the bottom of the trigger button—to keep the springs from flying away—then use a prying tool (I used a flat pick) to separate the top of the button from the midframe. The trigger button is held in place from behind with two circular indentations near the top of the button. Pry the button straight away from the midframe to release them.

    synthmage -

  13. ehlggYmVsBpUTYMr
    ehlggYmVsBpUTYMr
    jUGp232rXjufQxeX

    • Verwijder de schroev die de circuit bord voor de knop in zijn plek houd.

    • Verwijder de circuit bord.

  14. jyvAkZdrM4mG4g24
    jyvAkZdrM4mG4g24
    oKFNQTWWUxbwqfPe

    • Verwijder de schroeven die de Joystick in zijn plek houd.

    • De schroef links boven is bedekt door de L knop zijn flex kabel.

    • Ontgrendel de ZIF connector en verwijder de kabbel met een pincet.

    Unlock the ZIF connector and release the ribbon on the left that is covering a screw before attempting to remove the screws

    Luke Lucas -

  15. GYOLho24y4pMUNIi
    GYOLho24y4pMUNIi
    oEgjnviILWoJw1hs

    • Verwijder de Joystick.

  16. cWVFKBZZ2XsUCWog
    cWVFKBZZ2XsUCWog
    AwnKCBKAPyQNFoFL
    ZokQHYefNPKqksK2

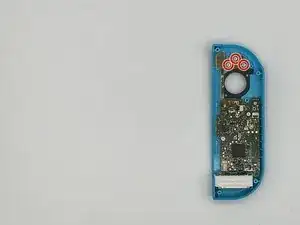

    • Verwijder de schroeven die flex circuit (gemarkeert door rode cirkels) voor de min en L knoppen.

    • Verwijder de flex cicuit bord.

  17. 6adyooKy3XsRtpgW

    • Verwijder de min knop.

    • Er is een silicone cover op de min knop. Vergeet niet om deze er weer terug op te doen tijdens de instalatie.

  18. BgBuGfAMwMtWOiPX

    • Verwijder de schroeven die de moederbord op zijn plek houd.

  19. iLjRd6qI4cALUa34
    iLjRd6qI4cALUa34
    AN6broLjJkiIJLTf
    2PJtLPrPsEdvoBVg

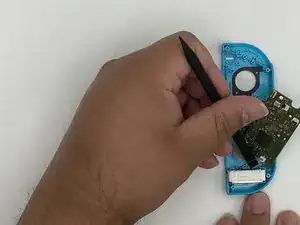

    • Met een spudger, verwijder voorzichtig de rumble pak van zijn plek.

    • Verwijder de rumble pak en de moederbord.

  20. eL6gqGdSYOwLvWKy

    • Verwijder de laatste 5 overgebleven knoppen van de hoes.

Conclusie

Om het apperaat in elkaar te zetten, volg de stappen de omgekeerde volgorde.
