Verwijder alle hulpstukken zoals het waterreservoir, de zetgroep, het deksel van het bonencompartiment en de lekbak. Verwijder alle koffiebonen.
-

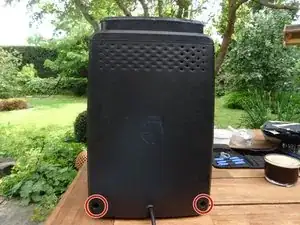

Draai de machine om zodat de achterkant naar je toe is gericht. Verwijder de twee torx T10 schroeven aan de onderzijde. Trek de achterkant aan de onderzijde iets naar buiten en til hem naar beneden.
-

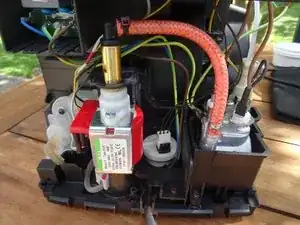

Belangrijke onderdelen zijn direct zichtbaar:
-
De hoofdprintplaat.
-
De pomp.
-
De flowmeter.
-
De boiler.
-
-
-

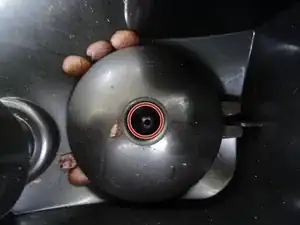

Verwijder alle bonen uit de opening in de vingerbescherming van de molen. Een torx T10 schroef zal zichtbaar zijn.
-
Draai de Torx T10-schroef op de vingerbescherming los.
-

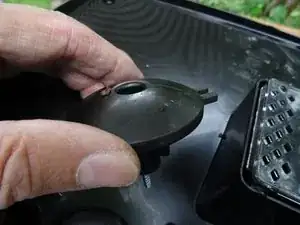

Haal de vingerbescherming naar boven eruit.
-
-
-

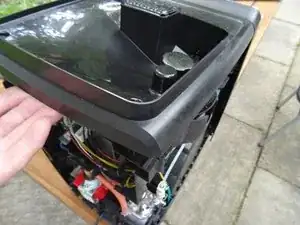

Til de bovenklep aan de achterkant iets op.
-
Zorg er bij het monteren voor dat de stelschroef voor de koffiemolen correct is geplaatst.
-
-
-
Trek de bovenklep onder de voorklep vandaan en leg hem iets scheef neer.
-
Verwijder de twee Torx T10-schroeven waarmee de zijkappen vastzitten.
-
Figuur 2 toont de koffiemolen, die nu gemakkelijk verwijderd kan worden.
-
Als je de molen wilt repareren: hier vind je de instructies voor het vervangen van de Philips keramische molenmotor en sensor. Link: Philips
-
-
-
De twee zijpanelen zitten nog vastgeschroefd aan de onderkant van het front. Draai de twee torx T10-schroeven los.
-

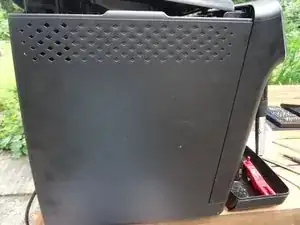

Schuif de twee zijpanelen iets naar achteren en verwijder ze van onderuit.
-
-
-
Verwijder voor de zekerheid de drie zwarte kabels van de flowmeter uit hun houder, zodat de pomp een vrije doorgang heeft.
-
Verwijder de twee platte kabelschoenen van de pomp.
-
De thermische zekering op de kabel is in de fabriek op de pomp gelijmd. Schraap de lijm voorzichtig weg en trek de thermische zekering er naar beneden uit.
-
-
-
De rubberen houder van de pomp zit aan de bovenkant vastgehaakt. Gebruik een metalen spatel om de rubberen haak van je af te duwen en laat de metalen spatel erin zitten.
-
Neem een sterke schroevendraaier en duw de rubber houder nu met veel kracht naar de kant van het waterreservoir totdat hij er samen met de pomp geleidelijk uitkomt.
-
Til de pomp eruit. Hij is nog steeds verbonden met twee slangen.
-
-
-
Haal de onderste wateraansluiting los.
-
Plaats een steeksleutel SW12 op de bovenste pompuitlaat.
-
Draai de zwarte connector iets linksom tot hij loskomt.
-
Draai de pomp geheel los van de wateraansluiting.
-
-
-
De in de fabriek gemonteerde pomp was een Ulka EP5FMGW. Deze werd vervangen door een Ulka EX5, die een metalen aansluiting heeft.
-
Bevestig de thermische zekering aan de pomp met wat isolatietape of met een druppel lijm.
-
Voer de stappen in omgekeerde volgorde uit om het apparaat weer in elkaar te zetten.
