Philips Senseo II 7810 HD magneet voor de waterniveausensor

Geschreven door: VauWeh
  • Reacties: 14
Philips Senseo II 7810 HD magneet voor de waterniveausensor

Moeilijkheid

Gemiddeld

Stappen

7

Tijd vereist

Geen schatting

Inleiding

De magneet voor de waterniveausensor drijft in de watertank en schakelt het apparaat uit als er geen water meer in zit. Deze magneet bevindt zich altijd in water en corrodeert in de loop der jaren. De sensor werkt dan niet meer en de status-LED knippert snel, ook al zit er water in. Nu is het tijd om de magneet te vervangen.

  1. i1oDgwS6PmMYeJNC
    i1oDgwS6PmMYeJNC
    gxJ13ATCbQBQRyxY

    • Verwijder het waterreservoir van de machine.

  2. SKjLF52fqMSJZuTY
    SKjLF52fqMSJZuTY
    HG1oO4tYxGhFnfYj
    rbfKlUtXxeRZC4Tq

    • Til het kleine deksel bovenop het waterreservoir eraf.

    • De magneet in het vlotterhuis is van bovenaf te zien.

    • De vlotter is vastgezet met een metalen clip.

    • De metalen clip is van bovenaf bevestigd aan het midden van de kunststof stang in de container en moet omhoog getrokken worden.

    • Het is ook mogelijk om de bevestigingsclip los te maken door de container ondersteboven te houden en deze op een stevig oppervlak te slaan. De massa van de magneet trekt de bevestigingsclip mee.

  3. xn5HNWxCPvOvN6UE
    xn5HNWxCPvOvN6UE
    JLixYFPEZQ1ElqLI
    2DnHumTOqUf1KeFB

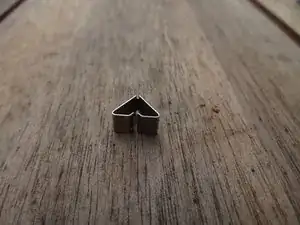

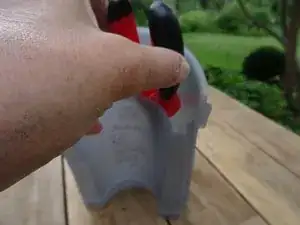

    • Til de clip eruit met een punttang.

    • Het waterreservoir is erg smal, dus je zult veel moeite en geduld moeten hebben om bij de clip te komen. De clip kan breken, in dat geval moet je de magneet later vastzetten, bijvoorbeeld met een klodder hete lijm.

    • Het is ook mogelijk om de klem in te brengen met behulp van een punttang. Met een Japans houten eetstokje kun je het geheel in de definitieve vergrendelde positie drukken. Je moet de kracht echter precies in het midden van het puntige deel van de klem uitoefenen.

    Vom Einsatz von Heisskleber rate ich dringend ab, der enthält üblicherweise Weichmacher und andere gesundheitsschädliche Stoffe, die mit der Zeit an das Trinkwasser im Vorratsbehälter abgegeben werden.

    R. Müller -

    Guter Einwand! Es gibt lebensmittelechte Kleber. Danke.

    VauWeh -

    Ein Hersteller schreibt, dass Heißleim unbedenklich ist. Hmmm. Vorsicht ist immer gut.

    VauWeh -

  4. tTDxJLswAgFTwZvq
    tTDxJLswAgFTwZvq
    BM4wQ1PICYBOHhP3
    ne3kgV312Dq6vOKG

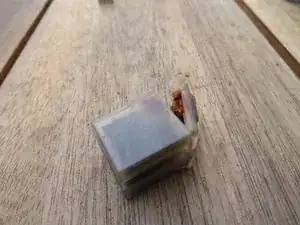

    • Open het klepje op de magneet met een kleine platte schroevendraaier.

    • De volledig gecorrodeerde magneet wordt zichtbaar.

    • Bij sommige modellen lijkt de vlotter op die in de derde foto, maar de reparatie is vergelijkbaar.

    • Vlotter.

    • Klem.

    • Gecorrodeerde magneet.

  5. VJxqAPaGiUr2nWmP
    VJxqAPaGiUr2nWmP
    NYrD1pfrWcmUMpUQ

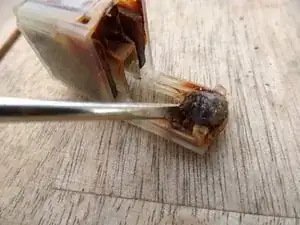

    • Verwijder de magneet met de platte schroevendraaier.

    • Maak de behuizing grondig schoon om alle roestsporen te verwijderen. Verwijder de twee stukken schuimrubber links en rechts en maak ze schoon.

    Thanks a lot. It helped me a lot.

    JS Groenenberg -

  6. F4F2LitLtQKMDcQJ
    F4F2LitLtQKMDcQJ
    RYSTxuBhXVtZey3Z
    UaXukDAgGCXgBlIf

    • Hier is de nieuwe neodymium magneet. De diameter moet 6 mm zijn, de hoogte 6 - 7 mm.

    For example eBay! I saw them also in a store for art supply, they are used to fix papers on a metal board.

    VauWeh -

  7. VvnYD6SsRmQ6PerW
    VvnYD6SsRmQ6PerW
    fyeTPFWDCRUyAKYT

    • Plaats de magneet en de twee stukjes schuimrubber. Sluit het vlotterhuis.

    • Op de behuizing staat “UP”. Deze kant wijst natuurlijk naar boven.

    • Plaats de magneet met de vlotter terug in het waterreservoir.

    • Plaats de metalen clip terug, helaas is dit vrij lastig. Een lange pincet zal helpen.

    Couldn't find the correct magnet, so replaced it with two smaller neodymium magnets and it work just as good.

    JS Groenenberg -

    Thank you.

    I went a bit more hard-core, opened the machine and glued a magnet to the sensor directly

    MDel -

    Hello MDel,

    The disadvantage of this is that there is the possibility of the pump running dry, which is very bad for the pump.

    Martin -

    Say bye bye to guided descaling process, you need to keep track of the intervals and do it manually, since it requires to detect the tank getting empty at least twice. I know, I also glued a magnet inside. Now I'm epoxying a magnet to the floater and I seal it shut with epoxy glue, so that humidity should not get inside for WAY longer time

    Olaf Marzocchi -

    Met watervaste lijm de magneethoudend afdichten, zodat er niet weer corrosie optreedt

    Maarten -

Conclusie

Voer de stappen in omgekeerde volgorde uit om het apparaat weer in elkaar te zetten.

Auteur

VauWeh

Lid sinds: 19/10/15

268312 Reputatie

4 commentaren

Tip: vlotter met watervaste lijm dichtsealen, zodat er niet weer roestvorming optreedt.

Maarten -

Hallo, hat sehr gut funktioniert. Kaffemaschine arbeitet wieder einwandfrei.

Besten Dank

Harald B. -

Thanks for the tutorial. You can also use a magnet with a 5mm diameter — in my case, I used two 5x3 magnets. It's a bit loose, but it still works. By the way, there's also a tool available for removing the clip that you can 3D print yourself.

https://www.thingiverse.com/thing:214888...

(I am not the creator of this Tool)

Florian H -

@florianh67306 Thank you for the link. The tool was unknown to me - until now. I will use it for sure!

VauWeh -
