Philips Senseo II 7810 Koffiezetapparaat - Vervanging van condensator op printplaat

Verwijder de afneembare onderdelen van het koffiezetapparaat:

Trek de stekker uit het stopcontact

Leeg het waterreservoir en verwijder het uit de koffiemachine;

Verwijder het kopjesplateau en het lekbakje;

verwijder de padshouder en de koffie-uitstroomunit.

Verwijder het uitstroomventiel door een platte schroevendraaier in de openingen te steken en gebruik deze als hefboom.

Achterpaneel verwijderen door:

het inbrengen van een (platte) schroevendraaier in de bovenkant en deze tegen de kliksluiting drukken;

tegelijkertijd de schroevendraaier aan de linkerkant tegen de kliksluiting drukken;

het achterpaneel draaien terwijl je tegen de kliksluitingen drukt om het paneel los te maken totdat het aan die kant niet meer vastzit;

door de schroevendraaier aan de rechterkant tegen de kliksluiting te drukken en het achterpaneel helemaal te verwijderen.

Verwijder de zijklemmen om de boiler toegankelijk te maken door de kunststof haken (links en rechts) opzij te drukken.

Toegang tot de binnenbehuizing van het koffiezetapparaat door:

tie-wrap van driewegklep verwijderen met een schaar of kniptang

De driewegklep loskoppelen van de slang. Pas op voor mogelijk breken van de onderste buis van de klep die zich in de boiler opening bevindt;

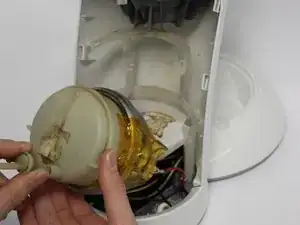

De boiler naar je toe kantelen (weg van de binnenkant).

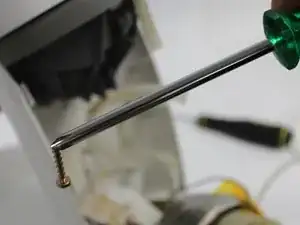

Verwijder de 2 schroeven uit de behuizing met een Torx T10-schroevendraaier.

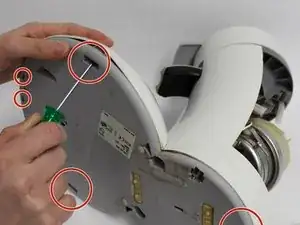

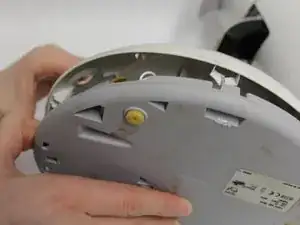

Kantel de koffiemachine en koppel de onderste behuizing los door een platte schroevendraaier tegen de kliksluiting te drukken (LET OP). Er zijn in totaal 6 kliksluitingen. (Twee kliksluitingen aan de achterzijde zijn niet zichtbaar op de foto)

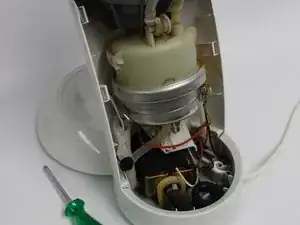

Verwijder de cilindrische behuizing van de onderste behuizing.

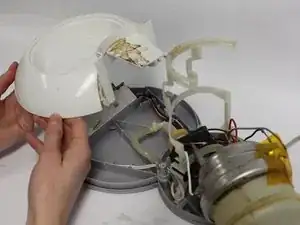

Verwijder de behuizing van het kopjesplateau van de onderste behuizing.

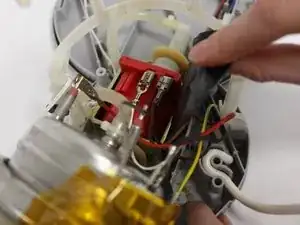

Verwijder de tape van de rode pomp door eraan te trekken.

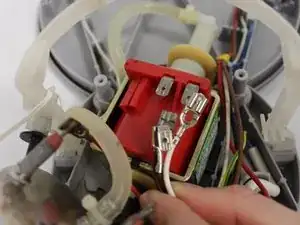

Maak de twee kabels (wit-bruin) los van de rode pomp door voorzichtig te trekken. Als de kabels moeilijk te verwijderen zijn, gebruik dan voorzichtig een platbektang om aan de kabels te trekken.

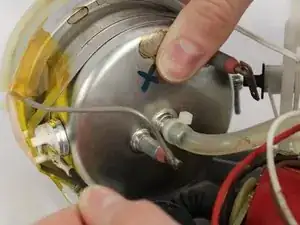

Koppel de rode, blauwe en groen/gele kabels los van de boiler.

Verwijder de twee witte kabels, zodat de printplaat (PCB) niet meer verbonden is met de interne componenten.

Verwijder de schroef van de plaat tegen de printplaat met behulp van een kruiskopschroevendraaier.

Verwijder de kliksluitingen van de print, zodat de plaat en de print kunnen worden losgekoppeld. Gebruik hiervoor eventueel een platte schroevendraaier.

Zoek de pinnen van de condensator op de print en warm de soldeerbout op. Denk aan oriëntatie (links-rechts)!

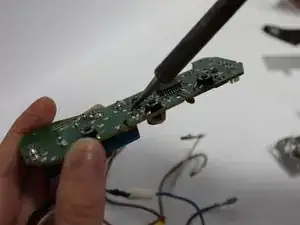

Maak de condensator van de print los, door deze met de soldeerbout los te solderen en verwijder daarna de condensator van de print.

Vervang de condensator door op exact dezelfde plek een nieuwe condensator van hetzelfde type te solderen:

Kras de groene plastic laag van de printplaat (met platte schroevendraaier) om de warmtegeleiding te verbeteren;

Houd de condensator op de juiste plek, houd het tin tegen de pinnen van de condensator en verwarm het tin met de soldeerbout. Verwijder de soldeerbout en het tin zal afkoelen en de condensator zal worden gefixeerd.

Zet het Senseo koffiezetapparaat weer in elkaar. De voorgestelde acties tijdens de demontage zouden je nu enorm moeten helpen. Wees voorzichtig met het (op de juiste manier) aansluiten van draden, het kantelen en opnieuw aansluiten van de boiler en het sluiten van de behuizingen en kliksluitingen.
