Inleiding
In deze reparatiehandleiding laat ik je zien hoe je de ventilatoren en het koellichaam van de Razer Blade 15" schoonmaakt en de koelpasta vervangt.
De temperatuur van deze laptop is normaal gesproken vrij hoog. Een niet actieve CPU is vaak rond de 55 graden Celcius. Tijdens het gamen kan de temperatuur tot meer dan 95 graden oplopen.
In mijn geval is de Razer ongeveer 18 maanden oud en heb ik vaker gehad dat de temperatuur maar op blijft lopen tot boven de 100 graden Celcius. Zoals je hieronder zult zien, waren de ventilatoren en het koellichaam bedekt met stof en vuil. Na het voltooien van deze handleiding is de temperatuur van de CPU als deze acties is rond de 85 graden, dus het is het zeker waard geweest!
----
Je kunt de temperatuur van je laptop zien in de BIOS. Anders kun je het gratis en open-source programma Core Temp downloaden om erachter te komen wat de temperatuur van je laptop is.
-
-
Je hebt nodig:
-
Een Torx- en kruiskopschroevendraaier
-
Een stofblazer en borstel
-
Een spudger
-
Een openingsplectrum
-
Een magnetisch werkmat
-
Een microvezeldoek en (isopropyl)alcohol
-
Nieuwe koelpasta
-
-
-
Plaats de laptop zoals je op de afbeelding kunt zien.
-
Verwijder 6 Torx-schroeven en leg deze op de magnetische werkmat.
-
Steek een openingsplectrum in de opening en schuif deze langs de twee korte zijdes om de pinnen los te maken.
-

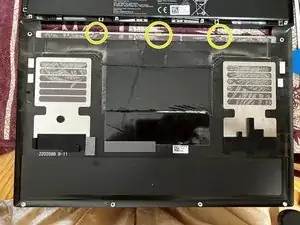

Schuif de behuizing naar je toe. Het doel is om de 3 uitsteeksels aan de behuizing los te maken (zie afbeelding 2, gele markeringen).
-
-
-
Gebruik een spudger om de batterij los te koppelen. Het is de aansluiting met de oranje kabel (zie afbeelding).
-
-
-

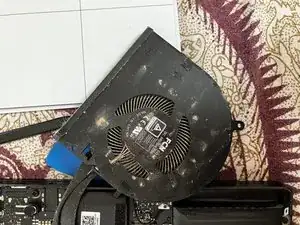

Er zitten twee kruiskopschroeven in iedere ventilator. Verwijder alle schroeven.
-
Een is goed zichtbaar.
-
De andere bevindt zich onder de zwarte, plastic bedekking (zie de oranje markeringen op de afbeeldingen).
-
Doe dit bij beide ventilatoren.
-
Als je wilt kun je de aansluiting naar het moederbord (gele markering) verwijderen. XetThe heeft dit getest en het is mogelijk (zie de opmerking hieronder).
-
-
-
Er bevinden zich 10 kruiskopschroeven met veer in het koellichaam. Schroef ze los.
-
Til het koellichaam voorzichtig op. De koelpasta biedt weerstand die het verwijderen van het koellichaam wat lastiger maakt.
-
Het koellichaam is een zware, koperen, metalen onderdeel.
-
-
-
Gebruik een microvezeldoek met alcohol om de koelpasta van de CPU, GPU en het koellichaam te verwijderen.
-
-
-
Plaats het koellichaam terug en bevestig deze weer.
-
Plaats de ventilatoren terug en bevestig ze.
-
Sluit de schermpoorten weer aan en plaats de tape terug.
-
Sluit de batterij weer aan.
-
Plaats de achterste behuizing terug.
-
En klaar is Kees! Controleer de temperatuur van een inactieve en actieve laptop; als het goed is, is deze nu lager dan voor de reparatie!
-
Volg bovenstaande instructies in omgekeerde volgorde om je toestel weer in elkaar te zetten.
2 commentaren
The internal power connector is soldered on motherboard or connected with cable to motherboard ?
It seems to be soldered (see image on step 7) but I would need to reopen the laptop to confirm.
