Inleiding
De draaitafel maakte rare mechanische geluiden en verloor aandrijfkracht. Het lijkt problemen te hebben met de motor (Direct-Drive).
De demontage toonde een losgeraakte elektromagnetische spoel. Na dit verholpen te hebben werkte de platenspeler weer perfect.
Voordat je start:
- Koppel alle kabels los - Anders levensgevaar door elektrische schok
- Weet (in ieder geval een beetje) wat je doet
-
-
Allereerst moet u de naald, slipmat en de draaischijf verwijderen. Verwijder de draaischijf door deze op te tillen. De draaischijf rust op een kegel op de middenas. Deze komt los met een *plop*.
-
-
-
Trek de kleine afdekplaat voor de "remote control start/stop"-stekker aan de achterkant omhoog. Deze is bevestigd met dubbelzijdig plakband
-
Voor het omdraaien van de draaischijf zet u misschien twee boeken naast de hoofdas. Zodat het apparaat niet op de hoofdas rust en ook niet op de toonarm !
-

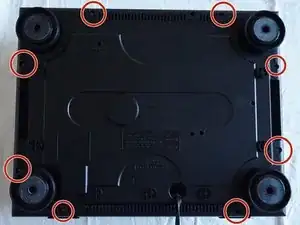

Draai 8 schroeven los met een kruiskopschroevendraaier aan de onderkant van de draaitafel. (gemarkeerd met rood op de foto).
-
Houd er rekening mee dat onder elke schroef een afstandsring zit, deze valt weg bij het openen van de behuizing.
-
-
-
1e indruk: ziet er goedkoop uit
-

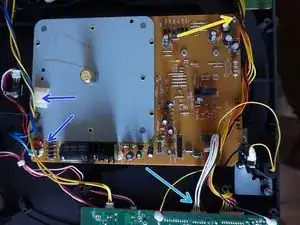

blauw: Audiokabel van toonarm naar cinchkabel.
-
groen: verlichting en schakelaar.
-
geel: Start/Stop en print voor de snelheidsinstelling.
-
rood: De direct-drive op een print onder een metalen behuizing.
-
-
-
Kantel de behuizing om de 4 kruiskopschroeven aan de bovenkant los te draaien (geel gemarkeerd).
-
Koppel de blauwe kabel los
-
Koppel de witte kabel los
-
Maak het gele kabelpakket los.
-
draai de laatste kruiskopschroef los waarmee de direct-drive printplaat vastzit.
-
-
-
Na het verwijderen van de laatste schroef kunt u de print optillen en draaien. De aandrijfas (pin) met zijn behuizing wordt door magnetische kracht op de printplaat gehouden. Je kunt deze optillen.
-
Hier vond ik mijn probleem; Een van de 6 spoelen zat los en de kabel was losgebroken van de soldering. Ik heb de spoel gecontroleerd met een multimeter (continuĂŻteitscontrole - piep). De spoel was ondanks wat krasjes nog goed en met de tekens op de print kon ik de spoelkabel weer op zijn plaats solderen.
-
Voor de bevestiging van de spoel aan de print kies ik een sterke maar toch een beetje flexibele lijm ("Bijvoorbeeld UHU lijm").
-
Volg deze instructies in omgekeerde volgorde om uw apparaat weer in elkaar te zetten.
3 commentaren
Hi friend,
I purchased an RP 8000 mk2 turntable from USA and had it shipped to Australia. The USA unit is 115 volts but I put 240 volts through it and now it won’t power up. I have since brought a step down power supply to use if I can repair the unit.
I was told in a forum that another guy done the same thing and all he did was get the 115 volt power supply replaced. After replacement he said the unit worked fine. I can’t confirm this.
Would putting 240 volts through my unit damage anything else? or would it be just as simple as replacing the power supply and it will work again as the other gentleman claimed?
Regards,
Turi
turi.wiki@gmail.com
Hallo,
Ik heb een tweedehands Reloop RP4000 MK2 draaitafel gekocht die niet regelmatig draaide, hij vertraagt lichtjes bij elke omwenteling. Ik dacht dat het om het probleem ging dat hier werd beschreven, dus ik heb uw instructies gevolgd.
Ik heb hem opengemaakt in de veronderstelling dat ik een losgesoldeerde spoel zou ontdekken, maar dat was niet het geval. Ik merkte echter dat er wrijving was bij de as, maar ik heb niet kunnen achterhalen hoe ik dit probleem kon oplossen. Ik heb alles weer in elkaar gezet, en sindsdien is de vertraging bij elke omwenteling nog sterker geworden.
Denkt u dat ik de as heb kunnen verbuigen bij het verwijderen en dat dit de oorzaak is van de toegenomen wrijving? Ik zoek hulp, maar waar kan ik die vinden?
Hello,
I have a second-hand Reloop RP4000 MK2 turntable that wasn’t spinning consistently; it slightly slows down with each rotation. I thought it might be the problem described here, so I followed your instructions.
I opened it up, expecting to find a desoldered coil, but that wasn’t the case. However, I did notice some friction at the spindle, but I couldn’t figure out how to fix this issue. I put everything back together, and since then, the slowdown with each rotation has become even more pronounced.
Do you think I might have bent the spindle when removing it, and that this is why the friction has increased? I’m looking for help, but I’m not sure where to find it.
