Vervanging van de Marshall Kilburn hoofdluidspreker

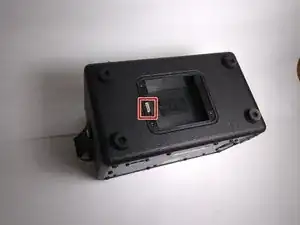

Plaats het apparaat met de voorkant naar beneden zoals weergegeven in de afbeelding, zodat het batterijdeksel zichtbaar wordt.

Verwijder de twee 4,0 mm lange schroeven waarmee het deksel vastzit met behulp van een T10-schroevendraaier.

Verwijder het batterijdeksel met een vingernagel of nylon spudger.

Verwijder de batterij en koppel de voedingskabel los.

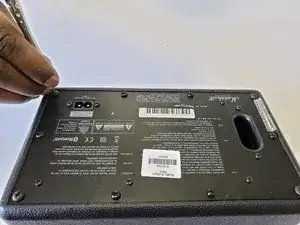

Plaats de luidspreker zoals weergegeven in de afbeelding en verwijder de vier hoekschroeven van 45,5 mm aan de achterkant met een Phillips #2-schroevendraaier.

Verwijder met behulp van een Phillips nr. 2-schroevendraaier de zes resterende 21,5 mm buitenste schroeven van de achterkant.

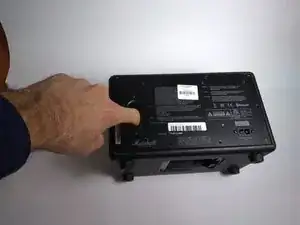

Verwijder de achterkant door het ventilatiegat als handgreep te gebruiken.

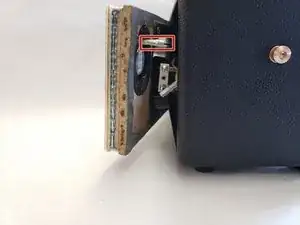

Trek de achterkant voorzichtig naar buiten en laat deze aan de kant van de luidspreker hangen waar de knoppen en de aan/uit-schakelaar zitten.

Koppel de hoofdstroomkabel los van de besturingskaart; Hierdoor kan de achterkant verder worden geopend, waardoor de aan/uit-schakelaar gemakkelijk toegankelijk is.

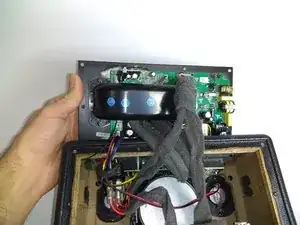

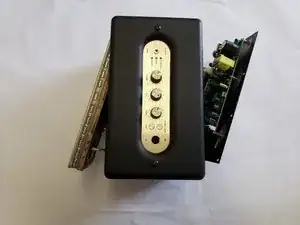

Trek de achterkant die op het moederbord is bevestigd naar de zijkant, zoals weergegeven in de eerste afbeelding.

Verwijder de witte isolatie van de stereoluidspreker en plaats deze opzij.

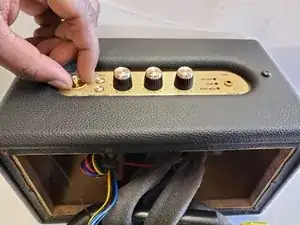

Plaats de luidspreker rechtop en draai de goudkleurige bout rond de aan/uit-schakelaar los met uw handen of een sleutel.

Trek de aan/uit-schakelaar voorzichtig er uit, zoals weergegeven in de afbeelding.

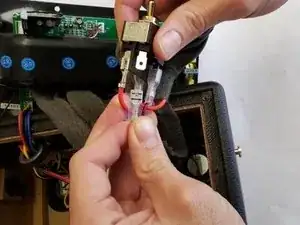

Gebruik een dunne spudger om de vier rode draden die aan de aan/uit-schakelaar zijn bevestigd los te wrikken.

Schroef de acht 22,5 mm schroeven van de luidsprekerafdekking en het apparaat los met een kruiskopschroevendraaier nr. 2.

Duw de luidsprekerafdekking voorzichtig uit de stereoluidspreker.

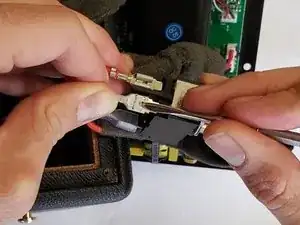

Koppel de blauwe draden los die op de tweeter zijn aangesloten.

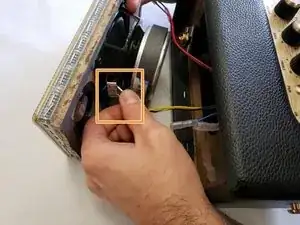

Koppel de gele draden los die zijn aangesloten op de hoofdluidspreker.

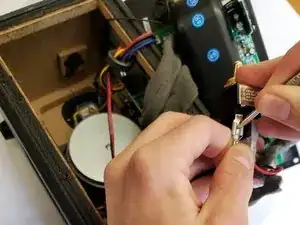

Koppel de rode draden los die zijn aangesloten op de tweede tweeter.

Schroef de vier 13,5 mm schroeven los die de hoofdluidspreker met het luidsprekerdeksel verbinden met een kruiskopschroevendraaier nr. 2.
